Реферат

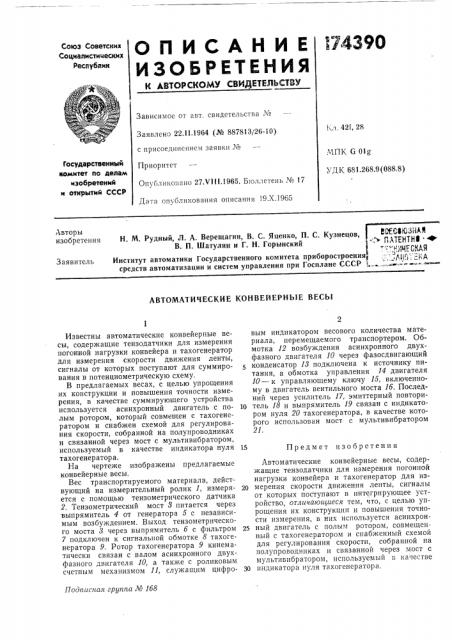

ОПИСАНИЕ l74390

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства Мо

1,л, 421, 28

Заявлено 22.11.1964 (№ 887813/26-10) с присоединением заявки №

Приоритет

Опубликовано 27Х111.1965. Бюллетень № 17

Дата опубликования описания 19.Х.1965

МПК C Ю1д

УДК 681 268 9(088 8) Государственный комитет ло делам изобретений и открытий СССР

Авторы изобретения

Н. М. Рудный, Л. А. Верещагин, В. С. Яценко, П. С. Кузнецов, В. П. Шатулин и Г. Н. Горынский глткнтне

-".0ЯЧЕСХллЯ

Институт автоматики Государственного комитета приборостроения1 — -« 1;;,,--=-„А средств автоматизации и систем управления при Госплане СССР

Заявитель

АВТОМАТИЧЕСКИЕ КОНВЕЙЕРНЫЕ ВЕСЫ

15 Предмет изобретения

??одпиская группа № Iб8

Известны автоматические конвейерные весы, содержащие тензодатчики для измерения погонной нагрузки конвейера и тахогенератор для измерения скорости движения ленты, сигналы от которых поступают для суммирования в потенциометрическую схему, В предлагаемых весах, с целью упрощения их конструкции и повышения точности измерения, в качестве суммирующего устройства используется асинхронный двигатель с полым ротором, который совмещен с тахогенератором и снабжен схемой для регулирования скорости, собранной на полупроводниках и связанной через мост с мультивибратором, используемый в качестве индикатора нуля тахогенератора.

На чертеже изображены предлагаемые конвейерные весы.

Вес транспортируемого материала, действующий на измерительный ролик 1, измеряется с помощью тензометрического датчика

2. Тензометрический мост 3 питается через выпрямитель 4 от генератора 5 с независимым возбуждением. Выход тензометрического моста 3. через выпрямитель б с фильтром

7 подключен к сигнальной обмотке 8 тахогенератора 9. Ротор тахогенератора 9 кинематически связан с валом асинхронного двухфазного двигателя 10, а также с роликовым счетным механизмом 11, служащим цифровым индикатором весового количества материала, перемещаемого транспортером. Обмотка 12 возбуждения асинхронного двухфазного двигателя 10 через фазосдвигающий конденсатор 13 подключена к источнику питания, а обмотка управления 14 двигателя

10 — к управляющему ключу 15, включенному в двигатель вентильного моста Iб, Последний через усилитель 17, эмиттерный повтори10 тель 18 и выпрямитель 19 связан с индикатором нуля 20 тахогенератора, в качестве которого использован мост с мультивибратором

2l.

Автоматические конвейерные весы, содержащие тензодатчики для измерения погонной нагрузки конвейера и тахогенератор для из20 мерения скорости движения ленты, сигналы от которых поступают в интегрирующее устройство, отличаюи1иеся тем, что, с целью упрощения их конструкции и повышения точности измерения, в них используется асинхрон25 ный двигатель с полым ротором, совмещенный с тахогенератором и снабженный схемой для регулирования скорости, собранной на полупроводниках и связанной через мост с мультивпбратором, используемый в качестве

30 индикатора нуля тахогенератора.
