Плавучий волнолом

Плавучий волнолом

Иллюстрации

Показать все

Реферат



Использование: в гидротехническом строительстве для защиты берегов, морских сооружений и портовых построек от действия волн. Сущность изобретения: плавучий волнолом состоит из корпуса, в верхней части которого по всему периметру выполнена перфорация как ниже, так и выше спокойного уровня воды. Внутри корпуса расположена камера гашения, дно которой выполнено вогнутым вовнутрь. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК рцэр Е 02 В 3/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

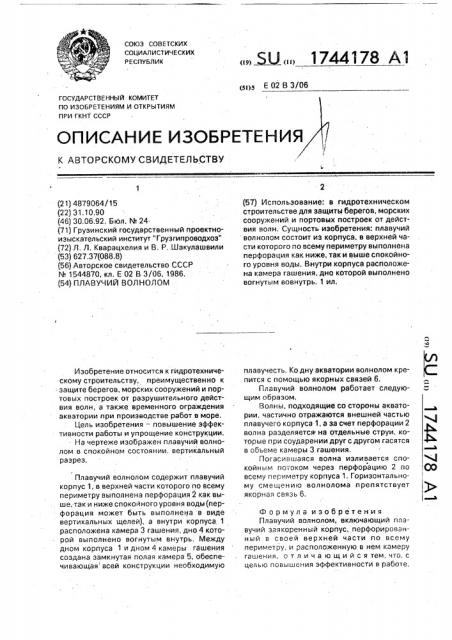

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ фь

В ч

iQ) !

1 (21) 4879064/15 (22) 31.10.90 (46) 30.06,92. Бюл. № 24. (71) Грузинский государственный проектноизыскательский институт "Грузгипроводхоэ" (72) Л, Л, Кварацхелия и В, P..Øàêóëàøâèëè (53) 627,37(088.8) (56) Авторское свидетельство СССР

¹ 11554444887700, кл. Е 02 В 3/06, 1986. (54) ПЛАВУЧИЙ ВОЛНОЛОМ

Изобретение относится к гидротехническому строительству, преимущественно к защите берегов, морских сооружений и портовых построек от разрушительного действия волн, а также временного ограждения акватории при производстве работ в море.

Цель изобретения — повышение эффективности работы и упрощение конструкции.

На чертеже изображен плавучий волнолом в спокойном состоянии. вертикальный разрез.

Плавучий волнолом содержит плавучий корпус 1, в верхней части которого по всему периметру выполнена перфорация 2 как выше, так и ниже спокойного уровня воды (перфорация может быть выполнена в виде вертикальных щелей), а внутри корпуса 1 расположена камера 3 гашения, дно 4 которой выполнено вогнутым внутрь, Между дном корпуса 1 и дном 4 камеры гашения создана замкнутая полая камера 5, обеспечивающая всей конструкции необходимую

„„Я2„„1744178 А1 (57) Использование: в гидротехническом строительстве для защиты берегов, морских сооружений и портовых построек от действия волн, Сущность изобретения: плавучий волнолом состоит иэ корпуса, в верхней части которого по всему периметру выполнена перфорация как ниже, так и выше спокойного уровня воды. Внутри корпуса расположена камера гашения, дно которой выполнено вогнутым вовнутрь. 1 ил. плавучесть. Ко дну акватории волнолом крепится с помощью якорных связей 6.

Плавучий волнолом работает следующим образом.

Волны, подходящие со стороны акватории, частично отражаются внешней частью плавучего корпуса 1, а эа счет перфорации 2 волна разделяется на отдельные струи, которые при соударении друг с другом гасятся в объеме камеры 3 гашения.

Погасившаяся волна изливается споKoAHblM потоком через перфорацию 2 по всему периметру корпуса 1. Горизонтальному смещению волнолома препятствует якорная связь 6.

Формула изобретения

Плавучий волнолом, включающий плавучий заякоренный корпус, перфорированный в своей верхней части по всему периметру, и расположенную в нем камеру гашения, отличающийся тем, что, с целью повышения эффективности в работе, 1744178 дно камеры гашения выполнено вогнутым корпуса, а нижняя кромка затопленных отвнутрь корпуса, отверстия перфорации час- верстий совмещена с отметкой основания тично затоплены под уровень ватерлинии дна камеры гашения по ее периметру.

Составитель В. Надареишвили

Редактор Л. Веселовская Техред М.Моргентал Корректор M. Максимишинец .Заказ 2172 Тираж Подписное

ВНИИПИ. Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101
