Реферат



Использование: в качестве амортизатора ударов, вибраций в механизмах различных машин. Сущность изобретения: устройство содержит по крайней мере две концентрично установленные пружины одного вида нагружения и расположенную между ними плавающую опору. Последняя или разрезана на части, а в разрезе установлен упругий элемент, или выполнена в виде пружины, воспринимающей нагрузку, противоположную нагрузке основных пружин 1 з.п. ф-лы, 3 ил.

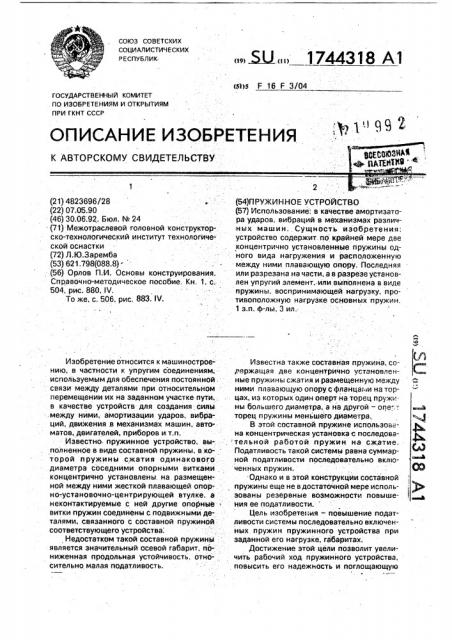

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК. (19) . (11) (51)5 F 16 F 3/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

,1.) gg 2

ЕСЕСЩОЗНА

4 liA ®

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4823696/28 (22) 07.05.90 (46) 30,06;92. Бюл. Мт 24 (71) Межотраслевой головной конструкторско-технологический институт технологической оснастки (72) Л.Ю.Заремба (53) 621.798(088.8) (56) Орлов П.И. Основы конструирования.

Справочно-методическое пособие. Кн, 1. с.

504, рис. 880,IV.

То же, с. 506, рис. 883. IV.

Изобретение относится к машиностроению, в частности к упругим соединениям, используемым для обеспечения постоянной связи между деталями при относительном перемещении их на заданном участке пути, в качестве устройств для создания силы между ними, амортизации ударов, вибраций, движения в механизмах машин. автоматов, двигателей, приборов и т.п, Известно. пружинное устройство, выполненное в виде составной пружины, в которой пруЖины сжатия одинакового диаметра соседними опорными витками концентрично установлены. на размещен; ной между ними жесткой плавающей опорно-.установочно-центрирующей втулке, а неконтактируемые с ней другие опорные витки пружин соединены с подвижными деталями, связанного с составной пружиной соответствующего устройства.

Недостатком такой составной пружины является значительный осевой габарит, пониженная продольная устойчивость, относительно малая податливость. (54)ПРУЖИННОЕ УСТРОЙСТВО (57) Использование: в качестве амортизатора ударов, вибраций в механизмах различных машин,. Сущность изобретения: устройство содержит по крайней мере две концентрично установленные пружины одного вида нагружения и расположенную между ними плавающую опору. Последняя или разрезана на части, а в разрезе установлен упругий элемент. или вйполнена в виде пружины. воспринимающей йагрузку, противоположную нагрузке основных пружин.

1 3 п. ф-лы, 3 ил.

Известна также составная пружина, содержащая две концентрично установлен-. ные пружины сжатия и размещенную между ними плавающую опору с Фланцами на торцах, из которых один оперт на торец пружи ны большего диаметра, а на другой — опе; —: торец пружины меньшего диаметра.

В этой составной пружине использована концентрическая установка с последовательной работой пружин на сжатие.

Податливость такой системы равна суммарной податливости последовательно включенных пружин.

Однако и в этой конструкцйи составной пружины еще не в достаточной мере использованы резервные возможности повышения ее податливости.

Цель изобрете1 ия — повышение податливости системы последовательно включенных пружин пружинного устройства при заданной его нагрузке, габаритах.

Достижение этой цели позволит увеличить рабочий ход. пружинного устройства. повысить его надежность и поглощающую

1744318 способность, снизить. удельную материалоемкость.

На фиг,1 представлено ненагруженное пружинное устройство, продольный разрез; на фиг.2- пружинное устройство, нагружен- 5 ное осевым усилием, продольный разрез; на фиг.З вЂ” ненагруженное пружинное устройство, когда в нем промежуточной плавающей опорой является пружина растяжения, выполненная заодно с основными 10 пружинами сжатия, продольный разрез..

Пружинное устройство содержит пружины сжатия 1 меньшего и 2 большего диаметра, размещенную между ними в полости пружины 2 плавающую опору, образован- .15 ную пружиной 3 растяжения и скрепленными с торцами последней фланцами 4 и 5.

Внешние, не скрепленные с упомянутыми фланцами, торцы пружин 1 и 2 соединены соответственно с тягой 6 и с опорной повер- 20 хностью основания 7, взаимодействующих с частями не показанных на фиг, механизмов.

Плавающая опора может быть выполне- 25 на заодно с основными пружинами s виде пружины (упругой. детали), обратной основным пружинам действия (фиг.3).

Пружинное устройство может содержать несколько подвижных опор и может ЗО включать различного вида нагружения (сжатие; растяжение, кручение, изгиб) и различные конфигурации пружин. При отсутствии ограничений по радиальным габаритам, могут быть сконструированы пружинные уст- 35 ройства, предполагающие последовательное соединение параллельно установленных пружин и т.п.

Пружинное устроиство работает следующим образом, При приложении осевой нагрузки на тягу 6 в направлении основания 7 пружины 1 и 2 сжимаются, а пружина 3 растягивается, поскольку фланцы 4 и 5 плавающей опоры неподвижно связаны с соответствующими окончаниями всех последовательно нагруженных пружин 1, 2 и 3, При снятии нагрузки с тяги 6 — детали пружинного устройства под действием упругих сил его пружин (упругих деталей) возвращаются в исходное положение.

Формула изобретения

1. Пружинное устройство, содержащее

fl0 крайней мере две концентричные пружины одного вида нагружения и размещенную между ними плавающую опору с фланцами на торцах, из которых один оперт на торец пружины большего диаметра, а на другой оперт торец пружины меньшего диаметра, о т л и ч -- ю щ е е с я тем, что, с целью повышения податливости, плавающая опора или разрезана в диаметральном направлении на две части, а устройство снабжено упругим элементом, установленным в разрезе и соединенными с частями, или выполнена в виде третьей пружины, воспринимающей нагрузку, противоположную нагрузке основных пружин, и жестко связанной своими торцами с опертыми на плавающую опору торцами основных пружин.

2.Устройство по п.1, отл и ча ю щеес я тем, что упругий элемент выполнен в виде пружины, воспринимающей нагрузку, противоположную нагрузке основных пру1744318

Составитель Л.Заремба

Техред M.Mîðãåéòàë Корректор M.Шароши

Редактор Ю.Середа

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина. 101

Заказ 2179 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб.. 4/5
