Криогенный резервуар

Криогенный резервуар

Иллюстрации

Показать все

Реферат



Изобретение относится к криогенной технике и позволяет улучшить качество перемешивания , повысить скорость передвижения смесителя и увеличить время бездренажного хранения жидкости за счет того, что криогенный резервуар содержит смесительный орган, связанный штоком с чувствительным элементом цилиндром, надпоршневая область которого соединена с атмосферой, а подпоршневая с паровой подушкой, при этом 8 нижний торец поршня цилиндра впрессовано кольцо, причем кольцо и ограничители хода поршня выполнены из ферромагнитных материалов. 1 ил.

C0l03 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 F 17 С 3/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

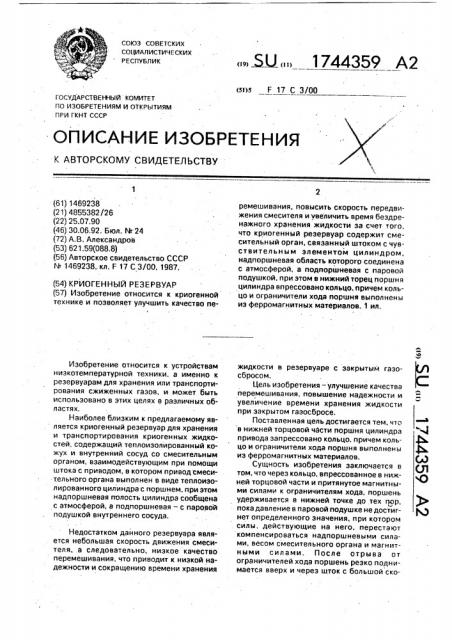

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 1469238 (21) 4855382/26 (22) 25.07.90 (46) 30.06,92. Бюл. М 24 (72) А.В. Александров (53) 621.59(088,8) (56) Авторское свидетельство СССР

N 11446699223388, кл. Е 17 С 3/00, 1987. (54) КРИОГЕННЪ|Й РЕЗЕРВУАР (57) Изобретение относится к криогенной технике и позволяет улучшить качество пеИзобретение относится к устройствам низкотемпературной техники. а именно к резервуарам для хранения или транспортирования сжиженных газов, и может быть использовано в этих целях в различных областях.

Наиболее близким к предлагаемому является криогенный резервуар для хранения и транспортирования криогенных жидкостей, содержащий теплоизолированный кожух и внутренний сосуд со смесительным органом, взаимодействующим при помощи штока с приводом, в котором привод смесительного органа выполнен в виде теплоизолированного цилиндра с поршнем, при этом надпоршневая полость цилиндра сообщена с атмосферой, а подпоршневая — с паровой подушкой внутреннего сосуда.

Недостатком данного резервуара является небольшая скорость движения смесителя, .а следовательно, низкое качества перемешивания, что приводит к низкой надежности и сокращению времени хранения.„.. Ж, 1744359 А2 ремешивания, повысить скорость передвижения смесителя и увеличить время бездренажного хранения жидкости за счет того, что криогенный резервуар содержит смесительный орган, связанный штоком с чувствительным элементом цилиндром, надпоршневая область которогр соединена с атмосферой, а подпоршневая с паровой подушкой. при этом в нижний торец поршня цилиндра впрессовано кольцо, причем кольцо и ограничители хода поршня выполнены иэ ферромагнитных материалов. 1 ил, жидкости в резервуаре с закрытым газосбросом.

Цель изобретения — улучшение качества перемешивания, повышение надежности и увеличение времени хранения жидкости при закрытом газосбросе.

Поставленная цель достигается тем, что в нижней торцовой части поршня цилиндра привода запрессовано кольцо, причем кольцо и ограничители хода поршня выполнены из ферромагнитных материалов.

Сущность изобретения заключается в том, что через кольцо, впрессованное в нижней торцовой части и притянутое магнитными силами к ограничителям хода, поршень удерживается в нижней точке до тех пор, пока давление в паровой подушке не достигнет определенного значения, при котором силы, действующие на него. перестают компенсироваться надпоршневыми силами, весом смесительного органа и магнитными силами, После отрыва от ограничителей хода поршень резко поднимается вверх и через шток с большой ско1744359 ростью поднимаются более холодные слои . жидкости вверх, интенсивно перемешиваясь, На чертеже изображен предлагаемый резервуар, продольный разрез.

Криогенный.резервуар состоит из теплоизолированного кожуха 1 и внутреннего сосуда 2, в котором размещены смесительный орган 3, взаимодействующий при помощи штока 4 с приводом 5, размещенным в паровой подушке внутреннего сосуда 2.

Привод 5 выполнен в виде теплоизолированного цилиндра с поршнем 6, в нижней торцовой части которого впрессовано кольцо 7, и ограничителей 8 хода поршня, выполненных иэ ферромагнитного материала.

Резервуар работает следующим обраэом

В процессе длительного хранения с закрытым газосбросом в результате теплопритоков через теплоизоляцию происходит прогрев жидкости, что способствует температурному расслоению жидкости, которое вызывает более быстрый рост давления по сравнению с равномерным прогревом.

При достижении давлением в паровой подушке внутреннего сосуда 2 определенного значения, при котором силы, действующие на поршень 6 перестают компенсироваться надпоршневыми силами. весом смесительного бргана 3 и магнитными силами между кольцом 7 и ограничителями 8 хода, поршень поднимается, вместе с ним поднимаются более холодные раси жидкости, создавая эа счет резкого пе5 ремещения смесительного органа 3 интенсивное перемешивание слоев и не давая нижним слоям нагреться эа время подъема.

В результате перемещения происходит конденсация, вследствие чего падает давление

0 и поршень 6 под действием собственного веса и веса смесительного органа 3 возвращается обратно, через шток 4 опуская смесительный орган 3, и через кольцо 7 притягивается ограничителем 8 хода, 15 Таким образом, при применении изобретения улучшается качество перемешивания, с большей надежностью ликвидируется температурное расслоение криогенной жидкости, увеличивается время ее хранения

20 с закрытым газосбросом, Формула изобретения

Криогенный резервуар по авт,св, й.

1469238, отличающийся тем, что, с целью повышения надежности, улучшения

25 качества перемешивания и увеличения времени хранения криогенной жидкости при закрытом газосбросе, он снабжен ограничителями хода поршня и кольцом. закрепленным на нижнем торце поршня, при этом

30 ограничители и кольцо выполнены из ферромагнитного материала.

1744359

Составитель А. Александров

Редактор Л. Пчолинская Техред М.Моргентал Корректор А. Осаулейко

Заказ 2181 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-36, Раушская наб.„4/5

Производственно-издательский яомбинат "Патент", г. Ужгород, ул.Гагарина, 101
