Криоемкость

Криоемкость

Иллюстрации

Показать все

Реферат



Изобретение относится к криогенной технике и позволяет улучшить качество перемешивания , повысить надежность ликви/ дации температурного расслоения и увеличить время бездренажного хранения жидко сти за счет того, что криоемкость содержит механический смеситель, выполненный в виде мембраны с грузом, разделяющей область повышенного и атмосферного давления , к которой прикреплен шток с зубчатой рейкой, которая входит в зацепление с колесом , расположенным в центральной части резервуара и жестко связанного с крыльчаткой . 1 ил.

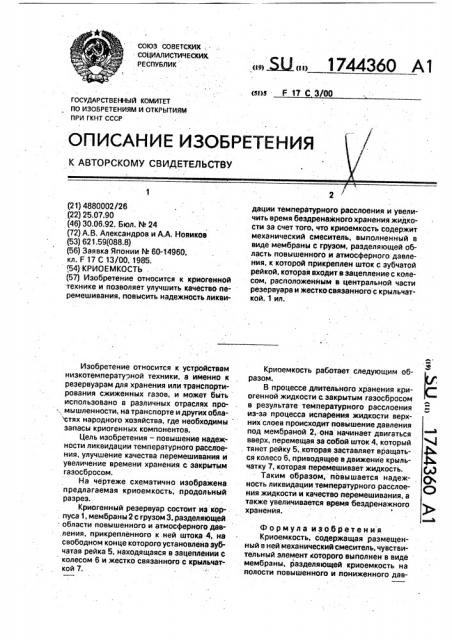

СОЮЗ СОВЕТСКИХ .

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (! 9) (! 1) (54)5 F 17 С 3/00

° чм мя

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4880002/26 (22) 25.07.90 (46) 30.06.92. Бюл. AL 24 (72) А.В. Александров и А.А, Новиков (53) 621.59(088.8) (56) Заявка Японии М 60-14960, кл. F 17 С 13/00, 1985.

<54) КРИОЕМКОСТЬ, (57) Изобретение относится к криогенной технике и позволяет улучшить качество перемешивания, повысить надежность ликвиИзобретение относится к устройствам низкотемператуэной техники, а именно к резервуарам для хранения или транспортирования сжиженных газов. и может быть использовано в различных отраслях про, мышленности, на транспорте и других обла стях народного хозяйства, где необходимы запасы криогенных компонентов.

Цель изобретения — повышение надежности ликвидации температурного расслоения, улучшение качества перемешивания и увеличение времени хранения с закрытым газосбросом.

На чертеже схематично изображена предлагаемая криоемкость; продольный разрез.

Криогенный резервуар состоит из кор. пуса 1, мембраны 2 с грузом 3, разделяющей области повышенного и атмосферного давления, прикрепленного к.ней штока 4, на свободном конце которого установлена зубчатая рейка 5, находящаяся в зацеплении с колесом 6 и жестко связанного с крыльчаткой 7. дации температурного расслоения и увеличить время бездренажного хранения жидкости за счет того, что «риоемкость содержит механический смеситель, выполненный в виде мембраны с грузом, разделяющей область повышенного и атмосферного давления, к которой прикреплен шток с зубчатой рейкой, которая входит в зацепление с колесом, расположенным в центральной части резервуара и жестко связанного с крыльчаткой. 1 ил.

Криоемкость работает следующим образом.

В процессе длительного хранения криогенной жидкости с. закрытым газосбросом в результате температурного расслоения из-за процесса испарения жидкости верхних слоев происходит повышение давления под мембраной 2, она начинает двигаться вверх, перемещая за собой шток 4, который тянет рейку 5,.которая заставляет вращаться колесо 6, приводящее в движение крыльчатку 7, которая перемешивает жидкость. (,А)

Таким образом, повышается надеж- О, ность ликвидации температурного -расслое- «р ния жидкости и качество перемешивания, а также увевичивветея время оевдренвжного хранения.

Формула изобретения

Криоемкость, содержащая размещенный в ней механический смеситель, чувствительный элемент которого выполнен в виде мембраны, разделяющей криоемкость на полости повышенного и пониженного дав4

1744360

Составитель А. Александров

Редактор Л. Пчолинская Техред M.Ìoðãåíòàë Корректор А. Осауленко

Заказ 2181 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r, Ужгород, ул.Гагарина, 101 лений и имеющей груз и закрепленный по центру шток со смесительным элементом, отличающаяся тем, что, с целью улучшения качества перемешивания, повышения надежности ликвидации температур- 5 ного расслоения и увеличения времени беэдренажного хранения, смесительный элемент выполнен в виде расположенной в центральной части криоемкости крыльчатки, жестко связанной с зубчатым колесом, взаимодействующим с зубчатой рейкой, установленной на свободном конце штока.
