Нулевая измерительная головка

Нулевая измерительная головка

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике и может быть использовано в станках с ЧПУ, координатных измерительных машинах и измерительных роботах. Цель изобретения является упрощение конструкции. Измерительная головка содержит корпус с фланцем, измерительный рычаг с наконечником на одном конце и грибком - на другом, три упругих элемента, соединяющих грибок с фланцем, и элементы создания предварительного заневоливания упругих элементов, выполненные в виде трех регулируемых упоров. Упругие элементы и упоры расположены симметрично под углом 120° по отношению к оси головки. На грибке и на упорах расположены электроконтакты . Регулируемые упоры позволяют регулировать положение наконечника относительно оси головки. 2 з.п.ф-лы. 4 ил.

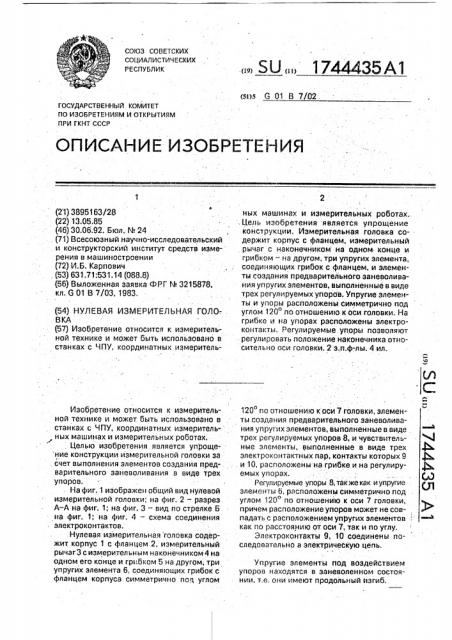

СОЮЗ СОВЕТСКИХ социалистических

РЕСПУБЛИК (51)5 G 01 В 7/02 госудАРСТВенный комитет

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ (21) 3895163/28 (22) 13.05.85 (46) 30.06.92. Бюл. N 24 (71) Всесоюзный научно-исследовательский . и конструкторский институт средств измерения в машиностроении (72) И.Б. Карпович . (53) 631.71:531.14 (088.8) (56) Выложенная заявка ФРГ М 3215878, кл, G 01 В 7/03, 1983. (54) НУЛЕВАЯ ИЗМЕРИТЕЛЬНАЯ ГОЛО-.

ВКА (57) Изобретение относится к измерительной технике и может быть использовано в станках с ЧПУ, координатных измерительИзобретение относится к измерительной технике и может быть использовано в станках с ЧПУ, координатных измерительных машинах и измерительных роботах.

Целью изобретения является упроще ние конструкции измерительной головки за . счет выполнения элементов создания предварительного заневоливания в виде трех упоров.

На фиг..1 изображен общий вид нулевой измерительной головки; на фиг. 2 — разрез

А-А на фиг. 1; на фиг. 3 — вид по стрелке Б на фиг. 1; на фиг. 4 — схема соединения электроконтактов.

Нулевая измерительная головка содержит корпус 1 с фланцем 2, измерительный рычаг 3 с измерительным наконечником 4 на одном его конце и грибком 5 на другом, три упругих элемента 6, соединяющих грибок с фланцем корпуса симметрично под углом

„„SU ÄÄ 1744435Al ных машинах и измерительных роботах.

Цель изобретения является упрощение конструкции. Измерительная головка содержит корпус с фланцем, измерительный рычаг с наконечником на одном конце и грибком — на другом, три упругих элемента, соединяющих грибок с фланцем, и элементы создания предварительного заневоливания упругих элементов, выполненные в виде трех регулируемых упоров. Упругие элементы и упоры расположены симметрично под углом 120 по отношению к оси головки. На грибке и на упорах расположены электроконтакты. Регулируемые упоры позволяют регулировать положение наконечника относительно оси головки. 2 з.п.ф-лы. 4 ил.

120 па отношению к оси 7 головки, элементы создания предварительного заневоливания упругих элементов, выполненные в виде трех регулируемых упоров 8, и чувствительные элементы, выполненные в виде трех ф электроконтактных пар, контакты которых 9 ф и 10, расположены на грибке и на регулиру- ф емых упорах. G3

Регулируемые упоры 8, так же как и упругие у элементы б, расположены симметрично под углом 1200 по отношению к оси 7 головки, причем расположение упоров может не совпадать с расположением упругих элементов . как по расстоянию от оси 7, так и по углу.

Электроконтакты 9, 10 соединены последовательно в электрическую цепь.

Упругие элементы под воздействием упоров находятся в заневоленном состоянии, т,е. они имеют продольный изгиб.

1744435

Регулируемые упоры 8 выполняют три функции: служат элементами предваритель. його заневоливания, несут на себе электроконтакты 9, 10 и позволяют регулировать положение наконечника 4 относительно оси головки, Это позволяет упростить конструкцию головки.

Нулевая измерительная головка работает следующим образом.

При соприкосновении измерительного .наконечника 4 с измеряемой поверхностью (на чертежах не показана) грибок 5 поворачивается относительно корпуса 1 головки.

При этом деформируется тот или иной упругий элемент в продольном направлении, разрывая одну пару контактов 9, 10, и выдается управляющая команда в систему ЧПУ станка или КИУ . При дальнейшем перещении измерительного наконечника упругие элементы имеют возможность дальнейшей деформации в продольном направлении. обеспечивая значительный свободный ход.

Для увеличения измерительного усилия головки в осевом направлении может быть установлен дополнительный регулируемый упругий элемент, например винтовая цилиндрическая пружина сжатия (на чертежах не показана), Формула изобретения

1, Нулевая измерительная головка, содержащая корпус с фланцем, измеритель5 ный рычаг с измерительным наконечником на одном его конце и грибком на другом, чувствительные элементы определения перемещения грибка, по крайней мере три, установленные с предварительным занево10 ливанием каждого упругого элемента, соединяющего грибок с корпусом, и расположенные симметрично пад углом

120 по отношению к оси головки, и элементы создания предварительного заневолива15 ния, отличающаяся тем, что, с целью упрощения конструкции, элементы создания предварительного заневоливания выполнены в виде . трех упоров, расположенных на фланце под углом 120

20 по отношению к оси головки и взаимодействующих с грибком.

2. Головка по и. 1, отличающаяся тем, что упоры выполнены регулируемыми в направлении, параллельном оси головки.

25 3. Головка по и. 1, отличающаяся тем, что чувствительные элементы выполнены и виде трех электроконтактных пар, контакты которых расположены на грибке и на упорах.

1744435

Ви8 6

Составитель M.Ìîäåñòîâ

Техред М.Моргентал . Корректор H. Ревская

Редактор Н; Цалихина

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 2185 Тираж . Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при.ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
