Пневматическое многофункциональное логическоеустройство
Патент 174445
Классы МПК
Пневматическое многофункциональное логическоеустройство
Иллюстрации
Реферат
Взамен ранее изданного
174445

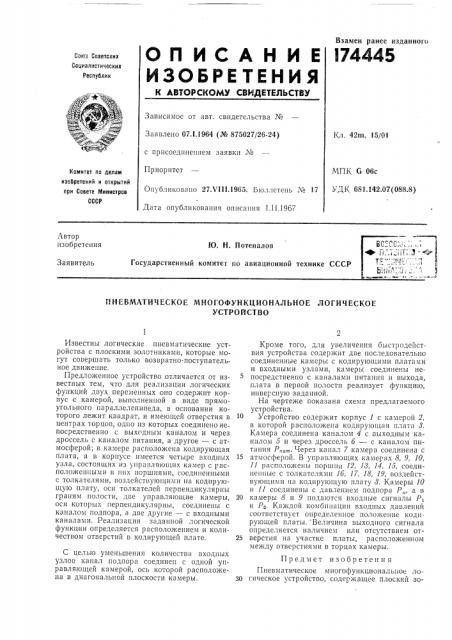

ОП ИСА Н И Е
ИЗОБРЕТЕНИЯ
Со!оз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 07.l.1964 (№ 875027/26-24) с присоединением заявки №
Приоритет
Опубликовано 27.Ъ 111.1965. Вюллетень № 17
Дата опубликования описания I.I I 1967
Кл. 42m, 15/01
МПК G 06с
УДК 681.142.07(088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Автор изобретения
Ю. H. Потепалов
Государственный комитет по авиационной технике СССР
Заявитель
ПНЕВМАТИЧЕСКОЕ МНОГОФУНКЦИОНАЛЬНОЕ ЛОГИЧЕСКОЕ
УСТРОЙСТВО
Известны логические пневматические устройства с плоскими золотниками, которые могут совершать только возвратно-поступательное движение.
Предложенное устройство отличается от известных тем, что для реализации логических функций двух переменных оно содержит корпус с камерой, выполненной в виде прямоугольного параллелепипеда, в основании которого лежит квадрат, и имеющей отверстия в центрах торцов, одно из которых соединено не посредственно с выходным каналом и через дроссель с каналом питания, а другое — с атмосферой; в казтере расположена кодирующая плата, а в корпусе имеется четыре входных узла, состоящих пз управляющих камер с расположенными в них поршнями, соединенными с толкателями, воздействующих!и на кодирующую плату, оси толкателей перпендикулярны граням полости, две управляющие камеры, ос» которых перпендикулярны, соединены с каналом подпора, а две другие — с входными каналами. Реализация заданной логической функции определяется расположением и количеством отверстий в кодирующей плате.
С целью уменьшения количества входных узлов канал подпора соединен с одной управляющей камерой, ось которой расположена в диагональной плоскости камеры.
Кроме того, для увеличения быстродействия устройства содержит две последовательно соединенные камеры с кодирующими платами и входными узлами, камеры соединены непосредственно с каналами питания и выхода, плата в первой полости реализует функцию, инверсную заданной.
На чертеже показана схема предлагаемого устройства.
10 Устройство содержит корпус 1 с камерой 2, в которой расположена кодирующая плата 3.
Камера соединена каналом 4 с выходным каналом б и через дроссель б — с каналом питания Р„, . Через канал 7 камера соединена с
15 атмосферой. В управляющих камерах 8, 9, 10, 11 расположены поршни 12, 18, 14, 15, соединенные с толкателямп 1б, 17, 18, 19, воздействующими на кодпрующую плату 8. Камеры 10 и 11 соединены с давлением подпора Р„, а в
20 камеры 8 и 9 подаются входные сигналы Р, и Р, Каждой комбинации входных давлений соответствует определенное положение кодирующей платы. Величина выходного сигнала определяется наличием или отсутствием от25 верстия на участке платы, расположенном между отверстиями в торцах камеры.
Предмет изобретен пя
Пневматическое многофункциональное ло50 гическое устройство, содержащее плоский зо174445
Составитель И. Д. Ланин
Редактор А. И. Пименова Текред T. П, Курилко Корректоры: О. Б. Тюрина и Е. Ф. Полионова
Заказ 4347 7 ира к 1075 Формат бум. 60Х901/8 Объем 0,16 изд. л. Подписное
ЦНИИПИ Комитета по делам изобретений и открытий
Москва, Центр, пр. Серова, д, 4
Типография, пр. Сапунова, 2 лотник, отличающееся тем, что, с целью реализации логических функций двух переменных, оно содержит корпус с камерой, выполненной в виде прямоугольного параллелепипеда, в основании которого лежит квадрат, и имеющей отверстия в центрах торцов, одно пз которых соединено непосредственно с выходным каналом и через дроссель с каналом питания, а другое — с атмосферой; в камере расположена кодирующая плата, а в корпусе помещены четыре входных узла, состоящих из управляющих камер с расположенными в них поршнями, соединенными с толкателями, воздействующими на кодируюшую плату, оси толкателей расположены перпендикулярно граням полости, две управляющие камеры, оси которых перпендикулярны, соединены с каналом давлепия подпора, а две другие, управляющие камеры — с входных и каналами.
2. Устройство по п. 1, отличающееся тем, что, с целью уменьшения числа входных уз5 лов, канал подпора соединен с одной управляющей камерой, ось которой расположена в диагональной плоскости камеры.
3. Устройство по п. 1, отличающееся тем, 10 что, с целью увеличения быстродействия, оно содержит две последовательно соединенные камеры с кодирующими платами и входными узлами, камеры соединены с каналами питания и выхода, плата в первой камере реали15 зует функцию, инверсную заданной, а во второй камере плата реализует заданную функцию.
