Реферат



Изобретение относится к устройствам для измерения расхода жидкости. Цель изобретения - уменьшение потерь давления и увеличение точности. Жидкость, поступая в расходомер, разделяется по двум каналам: криволинейному и прямолинейному, включенным параллельно, разность давления в прямолинейном канале и на внешнем радиусе криволинейного канала пропорциональна расходу. 1 ил. tf

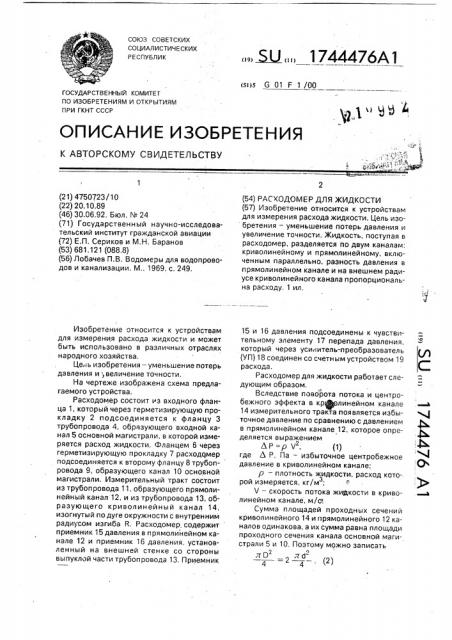

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 G 01 F 1 /00

ГОСУДАРСТВЕННЫЙ КОМИТЕT

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

)

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

° Ь ф (: (21) 4750723/10 (22) 20.10.89 (46) 30.06.92. Бюл. М 24 (71) Государственный научно-исследовательский институт гражданской авиации (72) Е.П. Сериков и М.Н, Баранов (53) 681,121 (088,8) (56) Лобачев П.В, Водомеры для водопроводов и канализации. M., 1969, с. 249.

Изобретение относится к устройствам для измерения расхода жидкости и может быть использовано в различных отраслях народного хозяйства.

Це. ь изобретения — уменьшение потерь давления и увеличение точности.

На чертеже изображена схема предлагаемого устройства.

Расходомер состоит из входного фланца 1, который через герметизирующую прокладку 2 подсоединяется к фланцу 3 трубопровода 4, образующего входной канал 5 основной магистрали, в которой измеряется расход жидкости, Фланцем 6 через герметизирующую прокладку 7 расходомер подсоединяется к второму фланцу 8 трубопровода 9, образующего канал 10 основной магистрали. Измерительный тракт состоит из трубопровода 11, образующего прямолинейный канал 12, и из трубопровода 13, образующего криволинейный канал 14, изогнутый по дуге окружности с внутренним радиусом изгиба R. Расходомер. содержит приемник 15 давления в прямолинейном канале 12 и приемник 16 давления. установленный на внешней стенке со стороны выпуклой части трубопровода 13. Приемник, БЫ„„174447бА I (54) РАСХОДОМЕР ДЛЯ Ж ИД КОСТИ (57) Изобретение относится к устройствам для измерения расхода жидкости. Цель изобретения — уменьшение потерь давления и увеличение точности. Жидкость, поступая в расходомер, разделяется по двум каналам: криволинейному и прямолинейному, включенным параллельно, разность давления в прямолинейном канале и на внешнем радиусе криволинейного канала пропорциональна расходу. 1 ил, 15 и 16 давления подсоединены к чувствительному элементу 17 перепада давления, который через усилитель-преобразователь (УП) 18 соединен со счетным устройством 19 расхода.

Расходомер для жидкости работает следующим образом, Вследствие поворота потока и центробежного эффекта в крфэлинейном канале

14 измерительного тракта появляется избыточное давление по сравнению с давлением в прямолинейном канале 12, которое определяется выражением

ЛР p V (1) где Л Р, Па — избыточное центробежное давление в криволинейном канале; р — плотность жидкости. расход кото-. рой измеряется, кг/м;

V — скорость потока жидкости в криволинейном канале, м/с>

Сумма площадей проходных сечений криволинейного 14 и прямолинейного 12 каналов одинакова, а их сумма равна площади проходного сечения канала основной магистрали 5 и 10. Поэтому можно записать

9 — 2 (2)

4 4

1744476

Составитель В.Буткин

Техред M.Ìoðãåíòàë

Корректор Э.Лончакова

Редактор С,Лисина

Заказ 2187 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35. Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 где D — диаметр проходного сечения основной магистрали, м;

d — диаметр проходного сечения прямолинейного и криволинейного каналов, м, Расход жидкости определяется по формуле

Q=F V=2 ° f v,(3) где 0 — расход жидкости, м /c;

F — площадь проходного сечения основной магистрали, м;

2, f — площадь проходного сечения каналов измерительного тракта, м; г, ч — скорость жидкости в канале основной магистрали,м/с.

Используя выражения (1), (2) и (3), получаем

0 =2 fI — (4)

При изменении расхода характеристики трубопроводов меняются, изменяются также скорости в трубопроводах, что компенсируется отбором давления в прямолинейном канале, Таким образом, измеряя перепад давления за счет центробежного эффекта при повороте потока в криволинейном канале

14 по сравнению с давлением в прямолинейном канале 12, что фиксируется датчиком 17 перепада давлений, можно измерять расход жидкости, Преобразованный сигнал от приемников 15 и 16 давления, поступающий к чувствительному элементу 17, усили5 телем-преобразователем 18 выдается на счетное устройство 19, оттарированное в единицах расхода жидкости, Таким образом отсутствие сужения трубопровода приводит к уменьшению гидрав10 лических потерь, а независимость от режима течения — к повышению точности.

Формула изобретения

Расходомер для жидкости, содержащий измерительный тракт в виде криволинейно15 го канала с местом отбора первого давления, расположенным на внешнем радиусе закругления канала и соединенным с одним из входов приемника перепада давления, второй вход которого соединен с местом

20 отбора второго давления, а выход — c регистрирующим прибором, отличающийся тем, что, с целью увеличения точности измерения, измерительный тракт дополнительно снабжен прямолинейным каналом. вклю25 ченным параллельно криволинейному, при этом место отбора второго давления расположено на прямолинейном канале.
