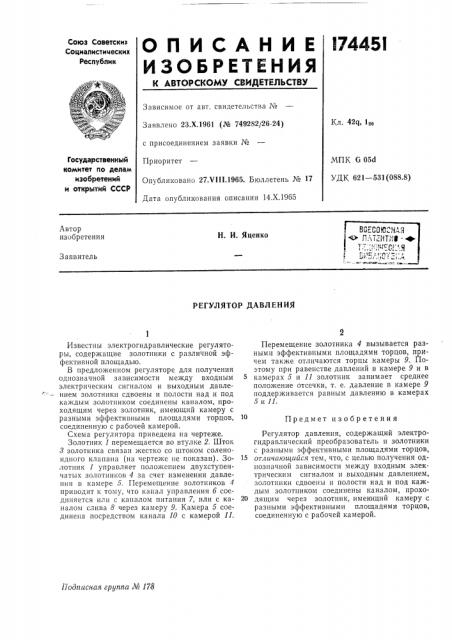

О П И С А Н И Е l7445t

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 2З.Х.1961 (№ 749282(26-24) с присоединением заявки №

Приоритет

Опубликовано 27,VIII.1965. Бюллетень № 17

Дата опубликования описания 14.Х.1965

Кл. 42q, 12

Государственный комитет по делам изобретений и открытий СССР

МПК G 05d

УДК 621 — 531(088.8) Автор изобретения

Н. И. Яценко

Заявитель

РЕГУЛЯТОР ДАВЛЕНИЯ

Предмет изобретения

1!одписная группа № 178

Известны электрогидравлические регуляторы, содержащие золотники с различной эффективной площадью.

В предложенном регуляторе для получения однозначной зависимости между входным электрическим сигналом и выходным давлением золотники сдвоены и полости над и под каждым золотником соединены каналом, проходящим через золотник, имеющий камеру с разными эффективными площадями торцов, соединенную с рабочей камерой.

Схема регулятора приведена на чертеже.

Золотник 1 перемещается во втулке 2. Шток

8 золотника связан жестко со штоком соленоидного клапана (на чертеже не показан). Золотник 1 управляет положением двухступенчатых золотников 4 за счет изменения давления в камере 5. Перемещение золотников 4 приводит к тому, что канал управления б соединяется или с каналом питания 7, или с каналом слива 8 через камеру 9. Камера 5 соединена посредством канала 10 с камерой 11.

Перемещение золотника 4 вызывается разными эффективными площадями торцов, причем также отличаются торцы камеры 9., Поэтому при равенстве давлений в камере 9 и в камерах 5 и 11 золотник занимает среднее положение отсечки, т. е. давление в камере 9 поддерживается равным давлению в камерах

5 и 11.

Регулятор давления, содержащий электрогидравлический преобразователь и золотники с разными эффективными площадями торцов, 15 отличиощийся тем, что, с целью получения однозначной зависимости между входным электрическим сигналом и выходным давлением, золотники сдвоены н полости над и под каждым золотником соединены каналом, прохо20 дящим через золотник, имеющий камеру с разными эффективными площадями торцов, соединенную с рабочей камерой.
