Устройство для определения прочности грунтов

Устройство для определения прочности грунтов

Иллюстрации

Показать все

Реферат



Использование: в строительстве для определения прочностных характеристик грунта Сущность: устройство содержит верхнюю неподвижную 1 и нижнюю подвижную 2 обоймы, установленные на основании Обоймы выполнены в виде коаксиально расположенных П-образных элементов, взаимодействующих через тела 9 качения и подпружиненных пружинами 3 относительно вертикальных опор 5 основания Пружины 3 перемещаются вместе с обоймой 2 и моделируют жесткость массива 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 G 01 N 3/24, Е 02 0

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

9 я

I5

Фиг.1 (21) 4813486/33 (22) 13.02.90 (46) 30.06.92. Бюл. ¹ 24 (71) Государственный научно-исследовательский институт горнохимического сырья (72) Р.И. Таросян и А.Я. Егоров (53) 624.131.38(088,8) (56) Справочник по инженерной геологии.

М„недра, 1974, с.67-77.

Авторское свидетельство СССР

¹ 1285342, кл, 6 01 N 3/24, 1984.

ЫЛ 1744573 À1 (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ

ПРОЧНОСТИ ГРУНТОВ (57) Использование: в строительстве для определения прочностных характеристик грунта, Сущность: устройство содержит верхнюю неподвижную 1 и нижнюю подвижную 2 обоймы, установленные на основании, Обоймы выполнены в виде коаксиально расположенных П-образных элементов, взаимодействующих через тела 9 качения и подпружиненных пружинами 3 относительно вертикальных опор 5 основания, Пружины 3 перемещаются вместе с обоймой 2 и моделируют жесткость массива. 3 ил. (Я (::

1 и 4 !

Ф. фь, Qq ,М

1744573

Изобретение относится к горному делу и строительству и может быть использовано при оценке прочности дисперсных грунтов сдвигу для расчетов устойчивости откосов, Известны устройства для производства сдвиговых испытаний в лабораторных условиях, включающие сдвиговые обоймы круглого сечения, одна из которых (в большинстве случаев верхняя) неподвижна относительно основания, а другая — подвижная, а также приспособления как для создания вертикальной удерживающей вертикальной и сдвигающей горизонтальной нагрузок, таки для измерения перемещений.

Недостатком указанных устройств является использование жесткой обоймы круглого сечения, искажающей распределение напряжений в испытываемом образце грунта как при его обжатии, так и при приложении сдвигающей нагрузки, и не позволяющей оценить параметры бокового расширения, имеющего место при деформациях откосов в натурных условиях, Наиболее близким к предлагаемому является устройство, включающее прямоугольные сдвиговые платформы, нижняя из которых (подвижная) выполнена сплошной по периметру, а верхняя — открытой с одной боковой стороны и снабжена распределительным штампом.

Недостатком известного устройства является то, что тангенциальными нагрузками обжимают верхнюю обойму, а сдвигают — нижнюю, а также возможность деформирования и разрушения образца в верхней обойме при приложении вертикальной удерживающей нагрузки. Указанное исключает возможность применения данного устройства для испытаний нескальных грунтов.

Целью изобретения является повышение точности испытаний путем моделирования жесткости грунта в массиве.

Поставленная цель достигается в предлагаемом устройстве установкой пружин, моделирующих жесткость массива в направлении, перпендикулярном направлению сдвига, а также применением обойм, состоящих из П-образных элементов, имеющих возможность взаимно перемещаться на величину поперечных деформаций образца.

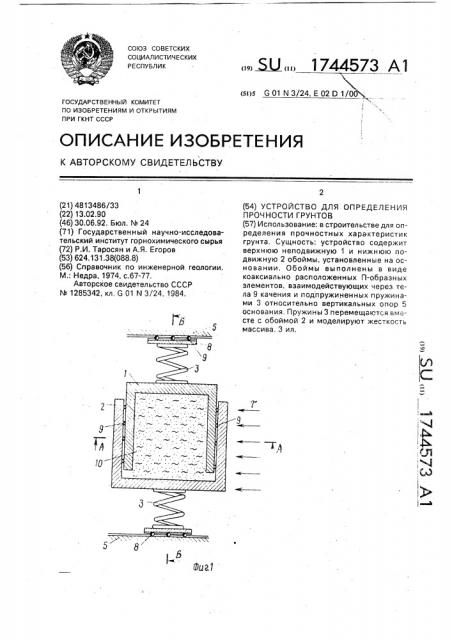

На фиг, 1 изображено предлагаемое устройство; на фиг. 2 — разрез А — А на фиг, 1; на фиг. 3 — разрез Б — Б на фиг. 1, Устройство содержит сдвиговые обой5 мы (верхнюю и нижнюю), составленные из

П-образных элементов 1 и 2; пружины 3, моделирующие жесткость массива, основание 4, снабженное вертикальными стойками 5, распределительный штамп 6, 10 противоупор 7., подвижный шарнир 8, упирающийся в пружину 3, тела качения 9, устанавливаемые для снижения трения между плоскостями П-образных элементов 1 и 2, противоупора 7 и основания 4, а также шар15 нира 8 и стоек 5, Устройство работает следующим образом, Образец 10 грунта, помещенный между

П-образными элементами 1 и 2, после при20 ложения вертикальной нагрузки осжимается и раздвигает П-образные элементы до уравновешивания сил бокового распора реакцией пружин 3. После приложения сдвигающей нагрузки г нижняя обойма

25 перемещается, вместе с ней перемещается пружина 3, которая упирается в шарнир 8, также перемещающийся по телам качения

9. Наличие тел качения 9 и шарнира 8 позволяет пружине 3 перемещаться без переко30 сов и, следовательно, сохранять постоянную жесткость в процессе испытания.

Формула изобретения

Устройство для определения прочности

35 грунтов, включающее основание, верхнюю неподвижную и нижнюю подвижную обоймы, приспособления для создания вертикальной и сдвигающей нагрузок и измерения перемещений, о т л и ч а ю щ е40 е с я тем, что, с целью повышения точности испытаний путем моделирования жесткости грунта в массиве, оно снабжено вертикальными опорами, установленными на основании, а каждая обойма выполнена в виде

45 коаксиально расположенных элементов П-образного сечения с возможностью взаимодействия через тела качения, подпружиненных относительно вертикальных опор основания с возможностью перемещения вместе с по50 движной обоймой.

1744573

1744573

Составитель P.Òàросян

Техред М.Моргентал Корректор Н,Ревская

Редактор А.Лежнина

Заказ 2192 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101
