Устройство для настройки гитары

Устройство для настройки гитары

Иллюстрации

Показать все

Реферат



Изобретение относится к конструкции устройства для настройки гитары и позвопяет повысить удобство в пользовании посредством выполнения основания по форме медиатора. 5 ил.

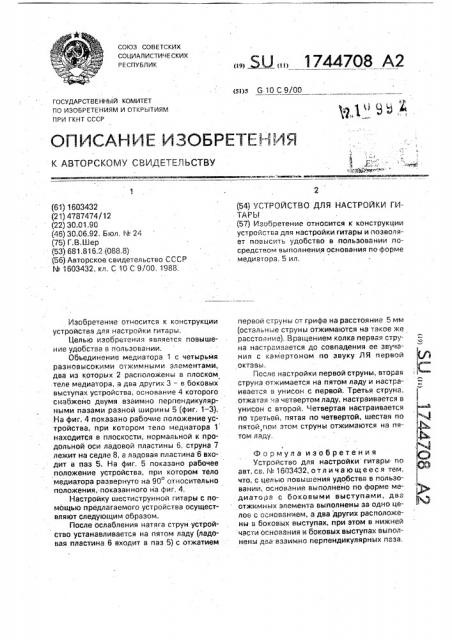

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)я G 10 С 9/00

1и9 Д

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2 (61) 1603432 (21) 4787474/12 (22) 30.01.90 (46) 30.06,92. 6юл, ¹ 24 (75) Г.В,Шер (53) 681,816,2.(088.8) (56) Авторское свидетельство СССР

N - 1603432, кл. С 10 С 9/00, 1988;

Изобретение относится к конструкции устройства для настройки гитары, Целью изобретения является повышение удобства в пользовании.

Обаединение медиатора 1 с четырьмя разновысокими отжимными элементами, два из которых 2 расположены в плоском теле медиатора, а два других 3 — в боковых выступах устройства, основание 4 которого снабжено двумя взаимно перпендикулярными пазами разной ширины 5 (фиг. 1 — 3).

На фиг. 4 показано рабочие положение устройства, при котором тело медиатора 1 находится в плоскости, нормальной к продольной оси ладовой пластины 6, струна 7 лежит на седле 8, а лздовая пластина 6 входит в паз 5. На фиг, 5 показано рабочее положение устройства, при котором тело медиатора развернуто на 90 относительно положения, показанного на фиг, 4, Настройку шестиструнной гитары с помощью предлагаемого устройства осуществляют следующим образом.

После ослабления натяга струн устройство устанавливается на пятом ладу (ладовая пластина 6 входит в паэ 5) с отжатием

„„. Щ„„1744708 А2 (54) УСТРОЙСТВО ДЛЯ НАСТРОЙКИ ГИТАРЫ (57) Изобретение относится к конструкции устройства для настройки гитары и позволяет повысить удобство в пользовании посредством выполнения основания по форме медиатора. 5 ил. первой струны от грифа на расстояние 5 мм (остальные струны отжимаются на такое же рзссто",íèe), Вращением колка первая струна настраивается до совпадения ее звучания с камертоном по звуку ЛЯ первой октавы, После настройки первой струны, вторая струна отжимается на пятом ладу и настраивается в унисон с первой, Третья струна, отжатая::- .з четвертом ладу, настраивается в унисон с второй, Четвертая настраивается по третьей, пятая по четвертой, шестая по пятой,при этом струны отжимаются на пятом ладу.

Формула изобретения

Устройство для настройки гитары по авт. св. ¹ 1603432, о т л и ч а ю щ е е с я тем, что, с целью повышения удобства в пользо вании, основание выполнено по форме медиатора с боковыми выступами, двз отжимных элемента выполнены за одно целое с основанием, а два других расположены в боковых выступах, при этом в нижней части основания и боковых выступах выполнены два взаимно перпендикулярных паза.

1744708

1744708

Составитель Г. Шер

Техред М.Моргентал

Редактор Ю. Середа

Корректор Т, Малец

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101.

Заказ 2199 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
