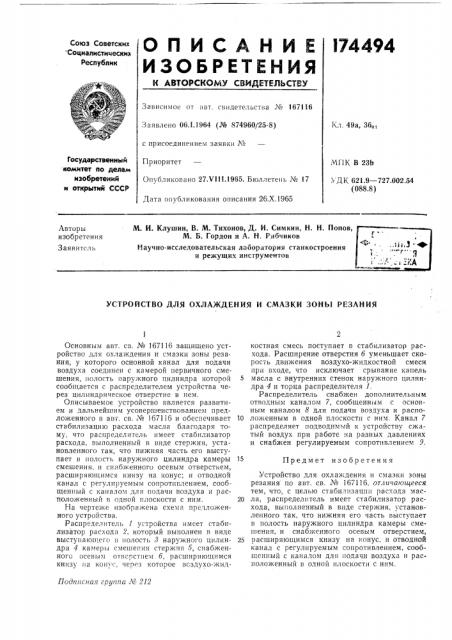

О П И С А Н И Е l74494
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских Социалистических
Республик
Зависимое от авт. свидетельства № 167116
Заявлено 06.1.1964 (№ 874960/25-8) Кл. 49а, 36„., с присоединением заявки №
Государственный комитет по делам изобретений и открытий СССР
Приоритет
МПК В 23Ь
УД К 621.9 — 727.002.54 (088.8) Опубликовано 27.Ъ 111.1965. Бюллетень № 17
Дата опубликования описания 26.Х.1965
М. И. Клушин, В. М. Тихонов, Д. И.
М. Б. Гордон и A. Н. Р
Научно-исследовательская лаборат и режущих инструм
Авторы изобретения
Заявитель
УСТРОЙСТВО ДЛЯ ОХЛАЖДЕНИЯ И СМАЗКИ ЗОНЬ1 РЕЗАНИЯ
Подггггсгга.<г гггугггга Лгг 212
Основным авт. св. № 167116 защищено устройство для охлаждения и смазки зоны резания, у которого основной канал для подачи воздуха соединен с камерой первичного смешения, полость наружного цилиндра которой сообщается с распределителем устройства через цилиндрическое отверстие в нем.
Описываемое устройство является развитием и дальнейшим усовершенствованием предложенного в авт. св. № 167116 и обеспечивает стабилизацию расхода масла благодаря тому, что распределитель имеет стабилизатор расхода, выполненный в виде стержня, установленного так, что нижняя часть его выступает в полость наружного цилиндра камеры смешения, и снабженного осевым отверстием, расширяющимся книзу на конус; и отводной канал с регулируемым сопротивлением, сообщенный с каналом для подачи воздуха и расположенный в одной плоскости с ним.
На чертеже изображена схема предло>кенного устройства.
Распределитель 1 устройства имеет стабилизатор расхода 2, который выполнен в виде высту«га«оп«е -о и полость 3 наружного цилиндра 4 камеры смешения стержня 5, снабженного осевым отверстием б, расширя«ощимся книзу па кон е, через которое всздухо-жидкостная смесь поступает в стабилизатор расхода. Расширение отверстия б уменьшает скорость движения воздухо-жидкостной смеси при входе, что исключает срывание капель
5 масла с внутренних стенок наружного цилиндра 4 и торца распределителя 1.
Распределитель снабжен дополнительным отводным каналом 7, сообщенным с основным каналом 8 для подачи воздуха и распо10 ложенным в одной плоскости с ним. Канал 7 распределяет подводимь«й к устройству сжатый воздух при работе *«a разных давлениях и снабжен регулируемым сопротивлением 9, 15 Предмет изобретения
Устройство для охлаждения и смазки зоны резания по авт. св. ¹ 167116, отли гагошееся тем, что, с целью стабилизацпп расхода мас20 ла, распределитель имеет стабилизатор расхода, выполненный в виде стержня, установленного так, что нижняя его часть выступает в полость наружного цилиндра камеры смешения, и снабженного осевым отверстием, 25 расширяющимся книзу на конус. и отводной канал с регулируемым сопротивлением, сообщенный с каналом для подачи воздуха и расположенный в одной плоскости с нпм.
174494
А-А
Составитель Н. В. Серенкова
Редактор Е. Л, Кречетова Техред Л. К. Ткаченко Корректор Ф. П. Киреева
Заказ 2684(16 Тираж 1800 Формат бум. 60Р,901/8 Объем 0,13 изд. л. Цена 5 коп.
ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР
Москва, Центр, пр. Серова, д, 4.
Типография, пр. Сапунова, л. 2.
»чат озду» духамасая смесь
