Реферат

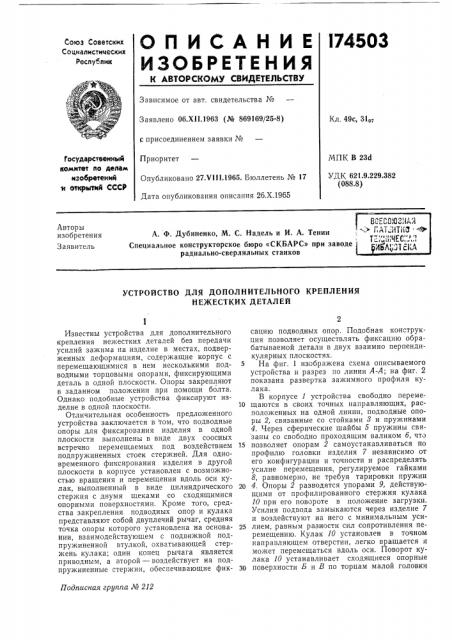

О П И С А Н И Е 174503

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соаетских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 06.Х!1.1963 (№ 869169/25-8) Кл. 49с, 31от с присоединением заявки №

Государстееииый комитет по делам изобретений и открытий СССР

Приоритет

Опубликовано 27.Ч111.1965. Бюллетень № 17

Дата опубликования описания 26.Х.1965

МПК В 23d

УДК 621.9.229.382 (088.8) Авторы изобретения

Заявитель

А. Ф. Дубиненко, М. С. Надель и И. А. Тенин

Специальное конструкторское бюро «СКБАРС» при заводе радиально-сверлильных станков

УСТРОЙСТВО ДЛЯ ДОПОЛНИТЕЛЬНОГО КРЕПЛЕНИЯ

НЕЖЕСТКИХ ДЕТАЛЕЙ

Подписная группа JN 212

Известны устройства для дополнительного крепления нежестких деталей без передачи усилий зажима на изделие в местах, подверженных деформациям, одержащие корпус с перемещающимися в нем несколькими подводными торцовыми опорами, фиксирующими деталь в одной плоскости. Опоры закрепляют в заданном положении при помощи болта.

Однако подобные устройства фиксируют изделие в одной плоскости.

Отличительная особенность предложенного устройства заключается в том, что подводные опоры для фиксирования изделия в одной плоскости выполнены в виде двух соосных встречно перемещаемых под воздействием подпружиненных стоек стержней. Для одновременного фиксирования изделия в другой плоскости в корпусе установлен с возможностью вращения и перемещения вдоль оси кулак, выполненный в виде цилиндрического стержня с двумя щеками со сходящимися опорными поверхностями. Кроме того, средства закрепления подводных опор и кулака представляют собой двуплечий рычаг, средняя точка опоры которого установлена на основании, взаимодействующем с подвижной подпружиненной втулкой, охватывающей стержень кулака; один конец рычага является приводным, а второй — воздействует на подпружиненные стержни, обеспечивающие фиксацию подводных опор. Подобная конструкция позволяет осуществлять фиксацию обрабатываемой детали в двух взаимно перпендикулярных плоскостях, 5 На фиг. 1 изображена схема описываемого устройства и разрез по линии A-А; на фиг. 2 показана развертка зажимного профиля кулака.

В корпусе 1 устройства свободно переме10 щаются в своих точных направляющих, расположенных на одной линии, подводные опоры 2, связанные со стойками 8 и пружинами

4. Через сферические шайбы 5 пружины свя заны со свободно проходящим валиком б, что

15 позволяет опорам 2 самоустанавливаться по профилю головки изделия 7 независимо от его конфигурации и точности и распределять усилие перемещения, регулируемое гайками

8, равномерно, не требуя тарировки пружин

2о 4. Опоры 2 разводятся упорами 9, действующими от профилированного стержня кулака

10 при его повороте в положение загрузки.

Усилия подвода замыкаются через изделие 7 и воздействуют на него с минимальным уси25 лием, равным разности сил сопротивления перемещению. Кулак 10 установлен в точном направляющем отверстии, легко вращается и может перемещаться вдоль оси. Поворот кулака 10 устанавливает сходящиеся опорные

ЗО поверхности Б и В по торцам малой головки

174503

Составитель Н. Слатин

Редактор Е. А. Кречетова Техред Л. К. Ткаченко Корректор Ф. П. Киреева

Заказ 2684/9 Тираж 1800 Формат бум. 60)(908>

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4.

Типография, пр. Сапунова, д. 2. изделия 7. Сходящиеся поверхности выбирают установочный зазор и погрешности обработки торцов, а перемещение вдоль оси позволяет устанавливать кулак 10 по отношению к изделию 7, ориентированному в пространстве. Для ввода изделия 7 часть передней поверхности кулака 10 срезана.

Двуплечий рычаг 11 силами Г и Д производит одновременный зажим в двух противоположных направлениях всех подведенных опор от усилия Е, в данном случае с помощью эксценгрика 12. Через качающуюся на оси 18 планку 14 рычаг 11 доводит стержни 15 до контакта с опорами 2, создавая усилие против пружин 1б. Через ось 17 и стержень 18 рычаг 11 подводит зажимные поверхности Ж и И качающейся на оси 19 втулки

20 к стержню кулака 10 против пружины 21.

Взаимное уравновешивание пружин 1о и пружины 21 обеспечивает одновременность зажима. Отжим происходит в обратном порядке.

Предмет изобретения

1, Устройство для дополнительного крепления нежестких деталей без передачи усилий зажима на изделие в местах, подверженных деформациям, содержащее торцовые подвижные опоры, фиксирующие деталь, и средства закрепления опор, отличающееся тем, что, с

5 целью фиксации обрабатываемой детали в двух взаимно перпендикулярных плоскостях, подводные опоры для фиксирования изделия в одной плоскости выполнены в виде двух соосных взаимно встречно перемещаемых под

10 воздействием подпружиненных стоек стержней, а для одновременного фиксирования изделия в другой плоскости в корпусе установлен с возможностью вращения и перемещения вдоль оси кулак, выполненный в виде ци15 линдрического стержня с двумя щеками со сходящимися опорными поверхностями.

2. Устройство по п. 1, отличающееся тем, что средства закрепления подводных опор и кулака выполнены в виде двуплечего рычага, 20 средняя точка опоры которого установлена на основании, взаимодействующем с подвижной подпружиненной втулкой, охватывающей стержень кулака; один конец рычага является приводным, а второй — воздействует на

25 подпружиненные стержни, обеспечивающие фиксацию подводных опор.
