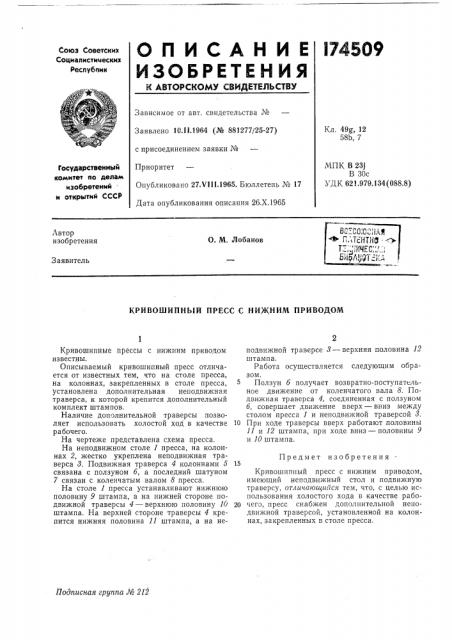

О Il И C А Н И Е l74509

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 49g, 12

58b, 7

Заявлено 10.1!.1964 (№ 881277/25-27) с присоединением заявки №

Приоритет

Опубликовано 27.VIII.1965. Бюллетень № 17

Дата опубликования описания 26.Х.1965

МПК В 23j

В 30с

УДК 621.979.134 (088.8) Государственный комитет ло делам изобретений . и открытий СССР

Автор изобретения

О. М. Лобанов

Заявитель

КРИВОШИПНЫЙ ПРЕСС С НИЖНИМ ПРИВОДОМ

Предмет изобретения

Подписная группа № 212

Кривошипные прессы с нижним приводом известны, Описываемый кривошипный пресс отличается от известных тем, что на столе пресса, на колоннах, закрепленных в столе пресса, установлена дополнительная неподвижная траверса, к которой крепится дополнительный комплект штампов.

Наличие дополнительной траверсы позволяет использовать холостой ход в качестве р а бочего.

На чертеже представлена схема пресса.

На неподвижном столе 1 пресса, на колоннах 2, жестко укреплена неподвижная траверса 8. Подвижная траверса 4 колоннами 5 связана с ползуном б, а последний шатуном

7 связан с коленчатым валом 8 пресса.

На столе 1 пресса устанавливают нижнюю половину 9 штампа, а на нижней стороне подвижной траверсы 4 — верхнюю половину 10 штампа. На верхней стороне траверсы 4 крепится нижняя половина 11 штампа, а на не2 подвижной траверсе 8 — верхняя половина 12 штампа.

Работа осуществляется следующим образом, Ползун б получает возвратно-поступательное движение от коленчатого вала 8. Подвижная траверса 4, соединенная с ползуном б, совершает движение вверх — вниз между столом пресса 1 и неподвижной траверсой 8.

10 При ходе траверсы вверх работают половины

11 и 12 штампа, при ходе вниз — половины 9 и 10 штампа.

Кривошипный пресс с нижним приводом, имеющий неподвижный стол и подвижную траверсу, отличающийся тем, что, с целью использования холостого хода в качестве рабо20 чего, пресс снабжен дополнительной неподвижной траверсой, установленной на колоннах, закрепленных в столе пресса.

174509

12 /1 10
