Реферат



Использование: получение шовного материала , обеспечивающего восстановление работоспособности после травм крупных сосудов. Сущность изобретения: инструмент содержит рабочую головку с двумя взаимно перпендикулярными пазами и Г-образным пазом, одна часть которого расположена параллельно оси головки, а другая , длина которой составляет не менее половины длины окружности головки, перпендикулярна к ее оси, а центральная часть гибкого штока выполнена в виде шариков. 5 ил.

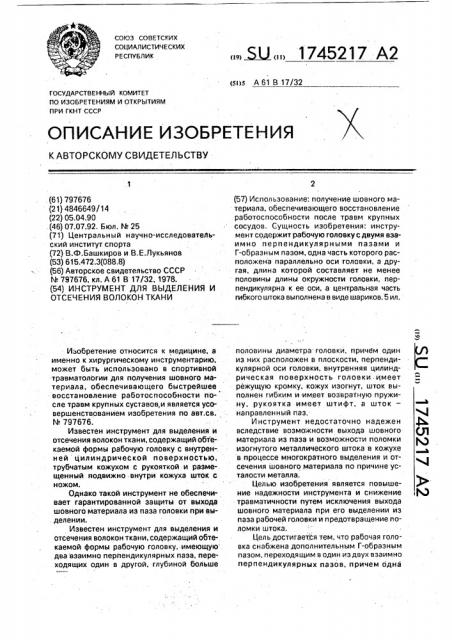

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 А 61 В 17/32

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ. (61) 797676 (21) 4846649/14 (22) 05.04.90 . (46) 07,07.92. Бюл. bh 25 (71) Центральный научно-исследоватеЛьский институт спорта (72) В.Ф.Башкиров и В.Е.Лукьянов (53) 615.472.3(088,8) (56) Авторское свидетельство СССР

М 797676, кл. А 61 В 17/32, 1978. (54) ИНСТРУМЕНТ ДЛЯ ВЫДЕЛЕНИЯ И

ОТСЕЧЕНИЯ ВОЛОКОН ТКАНИ

Изобретение относится к медицине, а именно к хирургическому инструментарию, может быть использовано в спортивной травматологии для получения шовного материала, обеспечивающего быстрейшее восстановление работоспособности после травм крупных суставов,и является усовершенствованием изобретения по авт.cs.

М 797676.

Известен инструмент для выделения и отсечения волокон ткани, содержащий обтекаемой формы рабочую головку с внутрен-. ней цилиндрической поверхностью, трубчатым кожухом с рукояткой и размещенный подвижно. внутри кожуха шток с ножом.

Однако такой инструмент не обеспечивает гарантированной защиты от выхода шовного материала из паза головки при вы. делении, Известен инструмент для выделения и отсечения волокон ткани. содержащий обтекаемой формы рабочую головку, имеющую два взаимно перпендикулярных паза, переходящих один в другой, глубиной больше.!Ж,, 1745217 А2 (57) Использование: получение шовного материала, обеспечивающего восстановление работоспособности после травм крупных сосудов, Сущность изобретения: инструмент содержит рабочую головку с двумя взаимно перпендикулярными пазами и

Г-образным пазом, одна часть которого расположена параллельно оси толовки, а другая, длина которой составляет не менее половины длины окружности головки, перпендикулярна к ее оси, а центральная часть гибкого штока выполнена в виде шариков. 5 ил. половины диаметра головки, причем один из них расположен в плоскости, перпендикулярной оси головки, внутренняя цилиндрическая поверхность головки имеет режущую кромку, кожух изогнут, шток выполнен гибким и.имеет возвратную пружину, рукоятка имеет штифт, а шток— направленный паз. 4

Инструмент недостаточно надежен,ф, вследствие возможности выхода шовного (Л материала из паза и возможности поломки р изогнутого металлического штока в кожухе в процессе многократного выделения и отсечения шовного,материала по причине усталости металла. целью изобретения является повыше-,зз» ние надежности инструмента и снижение фД1 травматичности путем исключения выхода шовного материала при его выделении из паза рабочей головки и предотвращение поломки штока.

Цель достигается тем, что рабочая головка снабжена дополнительным Г-образным пазом, переходящим в один из двух взаимно перпендикулярных пазов, причем одна

1745217 часть Г-образного паза расположена параллельно оси головки, а другая, длина которой не менее половины длины окружности головки, перпендикулярно к ее оси, при этом она выполнена переходящей в наружную канавку, расположенную параллельно оси головки, глубина которой меньше толщины стенки головки, нож изготовлен в виде двух двухступенчатого аксиального цилиндра, на ступени меньшего диаметра которого размещена возвратная пружина, шток выполнен с двумя цилиндрическими концевыми участками, центральная часть гибкого штока выполнена в виде шариков, установленных последовательно с возможностью контакта одного с другим, при этом длина центральной части штока больше длины изогнутого участка кожуха.

На фиг.1 изображен инструмент для-выделения и отсечения волокон ткани, общий вид, разрез; на фиг.2 — вид сбоку; на фиг.3.— разрез А-А на фиг.2: на фиг.4 — разрез Б-Б на фиг.2: на фиг.5 — разрез В-В на фиг.2.

Инструмент содержит обтекаемой формы рабочую головку 1, имеющую два взаимно перпендикулярных паза 2 и 3, к которым для повышения надежности и снижения травматичности путем исключения выхода шовного материала при его выделении из паза головки присоединен Г-образный паз, глубиной больше половины диаметра головки, меньшая по длине часть которого 4 расположена вдоль оси головки, а большая

5 перпендикулярно ей, при этом последняя заканчивается расположенной параллельно оси головки наружной канавкой 6 для выхода шовного материала, глубиной меньше толщины стенки головки.

Внутри головки выполнены два переходящих одно в другое аксиальных цилиндрических отверстия 7 и 8 с нарастанием диаметра от острия головки, а внутренняя цилиндрическая поверхность 7 имеет режущую кромку 9, цилиндрическое отверстие 8 переходит в резьбовое отверстие 10, внутри головки с возможностью поступательного движения установлен нож 11, изготовленный в виде двухступенчатого аксиального цилиндра, на ступени меньшего диаметра которого размещена возвратная пружина

12. Головка закреплена на изогнутом трубчатом кожухе 13, к которому. с противоположной стороны прикреплена рукоятка 14 с выступами 15 для захвата их пальцами.

Нож 11 жестко соединен с цилиндрическим участком штока 16, к которому без .зазора примыкает ряд шариков 17, последний из которых контактирует с вторым цилиндрическим участком штока 13, проходящим во внутреннюю полость руко50

5

45 ятки 14 и жестко соединенным с подвижной рукояткой 19, имеющей возможность возвратно-поступательного движения в рукоятке 14, снабженной глухим наружным направляющим пазом 20, в который входит штифт, закрепленный в рукоятке 14.

Иструмент работает следующим образом.

В пазы 2-5 головки 1 подготовленного к работе инструмента вкладывается выделенное иэ разреза сухожилие. Сухожилие слегка натягивают и головку 1 начинают двигать по сухожилию, как по направляющей, тупЬ раздвигая ею мышечные волокна, до тех пор, пока головка не достигнет требуемой глубины и конца сухожилия. Нажатием нэ подвижную рукоятку 19 через детали штока

18, 17, 16 подается вперед нож 11, сжимая пружину 12, Проходящее через взаимно перпендикулярные пазы 2-5 и защемленное между режущей кромкой 9 головки 1 и ножом 11 сухожилие перекусывэется и извлекается.

При отпускании подвижной рукоятки 19 пружина 12 возвращает нож 11, детали штока 16-18 и подвижную рукоятку 19 в исходное положение. Затем инструмент извлекают из мышцы.

Применение предлагаемого инструмента позволяет повысить надежность проведения операции и снизить травматичность за счет предотвращения возможности выхода шовного материала при его выделении из паза рабочей головки и исключения вероятности отказа при операции вследствие поломки штока при его движении по изогнутому участку инструмента по причине усталости металла заменой гибкого штока шариками.

Инструмент может быть использован для выделения и отсечения сухожилия длинной подошвенной мышцы в качестве шовного и пластического материала при восстановлении поврежден ного ахиллова сухожилия.

Формула изобретения

Инструмент для выделения и отсечения волокон ткани по авт.св. М 797676, о т л ич а ю шийся тем, что, с целью повышения надежности и снижения травмэтичности путем исключения выхода шовного материала при его выделении из паза головки, головка снабжена дополнительным Г-образным пазом, переходящим в один из двух взаимно перпендикулярных пазов, причем одна часть Г-образного паза расположена параллельно оси головки, а другая, длина которой составляет не менее половины длины окружности головки, перпендикулярна к ее

1745217

Составитель В.Лукьянов

Техред M.Ìîðãåíòàë Корректор М Пожо

Редактор О.Хрипта

Заказ 2338 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина. 101 оси, при этом она выполнена переходящей в наружную канавку, расположенную параллельно оси головки, глубина которой меньше толщины стенки головки, причем центральная часть гибкого штока выполне- 5.на в виде шариков, установленных последовательно с возможностью контакта друг с другом, при этом длина центральной части -. штока больше длины изогнутого участка кожуха.
