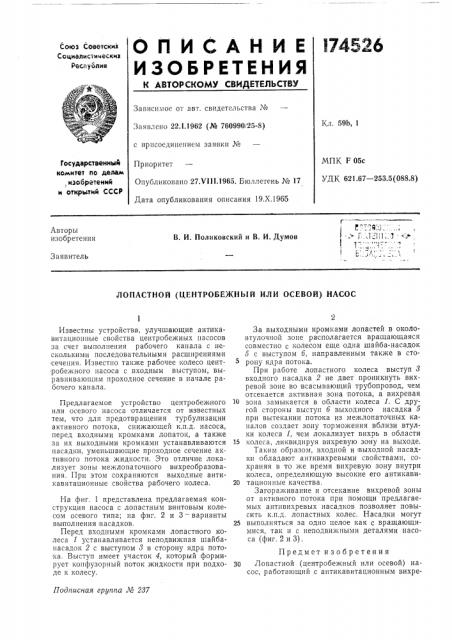

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскил
Со циалисти ческил
Респуолии
Зависимое от авт. свидетельства №
Кл. 59b, 1
Заявлено 22.I,1962 (№ 760990/25-8) с присоединением заявки №
МПК F 05c
УДК 621.67 — 253.5(088.8) Государственный комитет по делам,изобретений и открытий СССР
Приоритет
Опубликовано 27.VI I I.1965. Бюллетень ¹ 17
Дата опубликования описания 19.Х.1965 г
Г. :. и "3 -. Г.,1ый:: г„
Авторы изобретения
В. И. Поликовский и В, И. Думов
Заявитель
ЛОПАСТНОЙ (ЦЕНТРОБЕЖНЫЙ ИЛИ ОСЕВОЙ) НАСОС
Подписная группа № 287
Известны устройства, улучшающие антикавитационные свойства центробежных насосов за счет выполнения рабочего канала с несколькими последовательными расширениями сечения. Известно также рабочее колесо центробежного насоса с входным выступом, выравнивающим проходное сечение в начале рабочего канала.
Предлагаемое устройство центробежного или осевого насоса отличается от известных тем, что для предотвращения турбулизации активного потока, снижающей к.п.д. насоса, перед входными кромками лопаток, а также за их выходными кромками устанавливаются насадки, уменьшающие проходное сечение активного потока жидкости. Это отличие локализует зоны межлопаточпого вихреобразования. При этом сохраняются выходные антикавитационные свойства рабочего колеса.
На фиг. 1 представлена предлагаемая конструкция насоса с лопастным винтовым колесом осевого типа; на фиг. 2 и 3 — варианты выполнения насадков.
Перед входными кромками лопастного колеса 1 устанавливается неподвижная шайбанасадок 2 с выступом 8 в сторону ядра потока. Выступ имеет участок 4, который формирует конфузорный поток жидкости при подходе к колесу.
За выходными кромками лопастей в околовтулочной зоне располагается вращающаяся совместно с колесом еще одна шайба-насадок
5 с выступом б, направленным также в сторону ядра потока.
При работе лопастного колеса выступ 8 входного насадка 2 не дает проникнуть вихревой зоне во всасывающий трубопровод, чем отсекается активная зона потока, а вихревая
10 зона замыкается в области колеса 1. С другой стороны выступ б выходного насадка 5 при вытекании потока из межлопаточных каналов создает зону торможения вблизи втулки колеса 1, чем локализует вихрь в области
15 колеса, ликвидируя вихревую зону на выходе.
Таким образом, входной и выходной насадки обладают антивихревыми свойствами, сохраняя в то же время вихревую зону внутри колеса, определяющую высокие его антикави20 тационные качества.
Загораживание и отсекание вихревой зоны от активного потока при помощи предлагаемых антивихревых насадков позволяет повысить к.п.д. лопастных колес. Насадки могут
25 выполняться за одно целое как с вращающимися, так и с неподвижными деталями насоса (фиг. 2 и 3), Предмет изобретения
30 Лопастной (центробежный или осевой) насос, работающий с антикавитационным вихре174526
ФU8.2
Составитель А. И. Варыкина
Редактор T. В. Данилова Техред Л. К. Ткаченко Корректор Ф. П. Киреева
Заказ 2863/18 Тираж 1400 Формат бум, 60+90/з Объем 0,16 изд. л. Цена 5 коп.
ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
3 образованием, отличающийся тем, что, с целью локализации вихреобразования в межлопаточных полостях его рабочего колеса для повышения к.п.д. и антикавитационных качеств, перед входными кромками его лопаток, или за их выходными. кромками, или одновременно перед входными кромками и за выходными кромками лопаток рабочего колеса установлен кольцевой насадок, уменьшающий
5 проходное сечение, ометаемое лопатками.
