Устройство для измерения диаметра деталей
Иллюстрации
Реферат
Изобретение относится к измерительной технике и может быть использовано для измерения диаметра мелких деталей. Цель изобретения - повышение производительности измерэний. Устройство содержит камеру для подаваемых деталей и ручей 3 для направления потока деталей, которые выполнены в корпусе 1. Перед измерительной головкой 7 установлен фиксатор 10, торец которого выполнен призматическим, причем расстояние от оси призмы до оси штока 6 головки 7 равно или кратно диаметру контролируемых роликов. При перемещении вручную потока деталей осуществляется пошаговая их подача, что позволяет фиксировать результаты измерения головкой 7 без тщательного размещения деталей под штоком 6. 4 ил.
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
11 уу
К АВТОРСКОМУ. СРБД ТЕЛ ЬСТВУ (21) 4747276/28 (22) 11.10.89 (46) 07.07.92. бюл. hL 25 (71) Научно-исследовательский технологический институт (72) П.П.Яровой (53) 531.717(088.8) (56) Васильев А.С. Основы метрологии и технические измерения. M.: Машиностроение;
1988, с.205, рис.160.
Авторское свидетельство СССР
М 1268241, кл. G 01 В 5/08, 1986. (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ДИАМЕТРА ДЕТАЛЕЙ (57) Изобретение относится к измерительной технике и может быть использовано для
„„ Ы„„1745375 А1 (я)5 В 07 В f3/04//G 01 В 5/08 измерения диаметра мелких деталей. Цель изобретения — повышение производительности измерений. Устройство содержит камеру для подаваемых деталей и ручей 3 для направления потока деталей, которые выполнены в корпусе 1. Перед измерительной головкой 7 установлен фиксатор 10, торец которого выполнен призматическим, причем расстояние от оси призмы до оси штока
6 головки 7 равно или кратно диаметру контролируемых роликов, При перемещении вручную потока деталей осуществляется пошаговая.их подача, что позволяет фиксировать результаты измерения головкой 7 без тщательного размещения деталей под штоком 6. 4 ил.
1745375,4
Изобретение относится к измерительной технике и может быть использовано для измерения диаметра мелких роликов.
Известно устройство для измерения диаметра деталей, содержащих узлы формирования и направления потока деталей, . сборники для рассортированных деталей, измеритель со штоком и подпружиненный фиксатор, прижимающий измеряемую деталь к базовой площадке. В этом устройстве подпружиненный фиксатор установлен на измерительной позиции, он перекрывает концы измеряемой детали и с ними может входить в контакт измерительный шток.
Известно также устройство для измерения диаметра деталей, в котором за счет призматических фиксаторов обеспечивается соосная установка контролируемых деталей и измерителя.
Однако в этом устройстве фиксатор контактирует с измеряемой деталью по наружной ее поверхности, а контролю подлежит внутренняя поверхность. детали.
Цель изобретения — повышение произ-. водительности измерения деталей диаметром до 8 мм, подаваемых сплошным потоком в ручье, ширина которого соответствует диаметру деталей.
Цель достигается эа счет того, что в ручье установлен подпружиненный фиксатор с рабочим торцом в виде призмы, ребро которой перпендикулярно дну ручья, а расстояние между продольными осями штока измерительной головки и фиксатора равно или кратно ширине ручья.

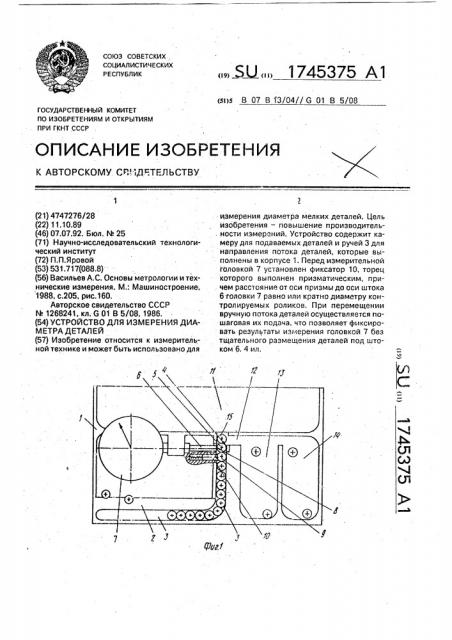

На фиг.1 показано устройство для измерения диаметра деталей, вид сверху; на фиг.2 — поперечный размез устройства по оси фиксатора; на фиг.3 — поперечный разрез устройства по оси измерительной головки; на фиг.4 — поперечный разрез устройства по камере для формирования потока деталей и ручью на входе.
Устройство для измерения диаметра деталей содержит корпус 1, который имеет камеру для формирования потока деталей в виде заниженной плоскости 2.
Ручей 3 для .направления потока деталей имеет на выходе базовую площадку 4 в виде одной из боковых стенок ручья, к которой измеряемая деталь 5 поджимается по, током 6 измерительной головки 7, причем торец 8 штока 6 расположен в плоскости другой боковой стенки ручья 3 и параллелен плоскости фаэовой площадкй4. Торец
8 может контактировать только с одной измеряемой деталью. С деталью 9, предшествующей измеряемой детали, контактирует подпружиненный фиксатор 10 в виде
10
Формула изобретения
Устройство для измерения диаметра
45 деталей, содержащее камеру для формирования потока деталей, сборники для годных и бракованных деталей, ручей для направления потока деталей, расположенную на одной из боковых стенок ручья ба50 зовую площадку и измерительную головку со штоком, торец которого расположен в плоскости другой боковой стенки. ручья,.
40 призмы, ребро которой перпендикулярно дну ручья. Если диаметр измеряемой детали слишком мал, то по конструктивным соображениям продольная ось фиксатора может проходить через ось не предыду-. щей детали, а одной из еще более ранних по ходу потока. Ручей 3 выходит в сборник
11 для годных деталей, и имеет ответвление 12 для отвода деталей в сборник 13 с завышенными или сборник 14 с заниженными диаметрами.
Устройство для измерения диаметра деталей работает следующим образом.
Насыпанные ™внавал" детали оператор вручную ориентирует и сдвигает по плоскости 2 в ручей 3, формирует таким образом поток, а затем проталкивает поочередно каждую деталь под шток 6, воздействуя на одну из последних деталей в потоке. При прохождении деталью оси фиксатора 10 происходит ощутимое оператором изменение усилия продвижения потока. В этом положении оператор прекращает перемещение потока и производит съем показаний измерительной головки. Если стрелка последней отклоняется за пределы установленного допуска, то такая деталь после выталкивания ее очередной деталью из-под плоскости 8 на позицию 15 отводится оператором вручную по ответвлению 12 в сборник 13 или 14.
Годные детали, подталкивая друг друга, сваливаются в сборник 11.
Устройство позволяет повысить производительность измерения деталей малых размеров за счет того, что сокращается время на установку каждой детали под измерительный шток, на ее удаления и сортировку по группам годности. Оператор работает в основном "на проход", производя. установку каждой. очередной детали на ощупь. о т л и ч а ю щ е е с я тем, что, с целью повышения производительности измерений деталей диаметром до 8 мм, подаваемых сплошным потоком в ручье, ширина которого соответствует диаметру деталей, оно снабжено установленным в ручье подпружиненным фиксатором с рабочим торцом в виде призмы, ребро которой
1745375 перпендикулярно дну ручья, а расстояние тельной головки и.фиксатора равно или между продольными осями штока измери- кратно ширине ручья.
Puz3
