Шпиндельный узел расточного станка

Шпиндельный узел расточного станка

Иллюстрации

Показать все

Реферат



Изобретение относится к станкостроению и может найти применение при проектировании горизонтально-расточных станков с выдвижным шпинделем. В шпиндельном узле, содержащем шпиндель 4, установленный в переднем 1 и заднем 2 радиальных гидростатических подшипниках , винтовую пару 5 продольной подачи и приводное зубчатое колесо 6, последнее кинематически связано со шпинделем 4 посредством шпонки 9, выполненной удлиненной по меньшей мере до внутреннего торца заднего подшипника, а ее наружная поверхность 11 выполнена цилиндрической и совпадает с наружной поверхностью шпинделя. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 23 В 19/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ .. К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 4 4 (Я фь

О 4

1 (213 4795180/08 (22) 26.02.90 (46) 07.07,92. Бюл. М 25 (71) Экспериментальный научно-исследовательский институт металлорежущих станков (72) Ю.Л. Непомнящий, И,З. Шнеерсон и

Д.А. Ныс (53) 621.941.2(088.8) (56) Авторское свидетельство СССР

N. 1196148, кл. В 23 В 19/02, 1985. (54) ШПИНДЕЛ Ь НЫЙ УЗЕЛ РАСТОЧНОГ0

СТАНКА (57) Изобретение относится к станкострое.. нию и может найти применение при проек„„ Ы„„1145407 А1 тировании горизонтально-расточных станков с выдвижным шпинделем. В шпиндельном узле. содержащем шпиндель 4, установленный в переднем 1 и заднем 2 радиал ьн ых гидростатических подш ип н иках, винтовую пару 5 продольной подачи и приводное зубчатое колесо 6, последнее кинематически связано со шпинделем 4 посредством шпонки 9, выполненной удлиненной по меньшей мере до внутреннего торца заднего подшипника, а ее наружная поверхность 11 выполнена цилиндрической и совпадает с наружной поверхностью шпинделя. 2 ил.

1745407

Изобретение относится к станкостроению и может быть использовано преимущественно в горизонтально-расточных станках с выдвижным шпинделем.

Известен шпиндельный узел, содержащий шпиндель, установленный на переднем и заднем радиальных гидростатических подшипниках и соединенный с механизмом поступательного перемещения.

Вращение шпинделя осуществляется от специального привода, Недостатком узла является то, что расстояние между подшипниками должно быть не меньше удвоенного хода шпинделя, что значительно увеличивает габариты узла.

Наиболее близким к предлагаемому по техническому существу является шпиндельный узел металлорежущего станка, содержащий шпиндель, установленный в переднем и заднем радиальных гидростатических подшипниках и соединенный с механизмом его возвратно-поступательного и вращательного движений, включающем приводное звено, установленное в опорах корпуса бабки со стороны одного из торцов заднего подшипника шпинделя и связанное со шпинделем посредством шпанки.

Однако шпиндель установлен в заднем подшипнике не непосредственно, а через промежуточную между ними втулку, связанную с приводным звеном, что усложняет конструкцию узла и создает лишний стык между шпинделем и этой втулкой.

Цель изобретения — уменьшение габаритов узла и упрощение конструкции, Поставленная цель достигается тем, что в шпиндельном узле металлорежущего станка. содержащем шпиндель, установленный в переднем.и заднем радиальных гидростатических подшипниках и соединенный с механизмом.его возвратно-поступательного и вращательного движений, включающем приводное звено, установленное в опорах корпуса бабки со стороны одного из торцов заднего подшипника шпинделя и связанное со шпинделем посредством шпанки, последняя выполнена удлиненной по меньшей мере до второго торца заднего подшипника, а ее наружная поверхность, охватываемая этим подшипником, выполнена цилиндрической и . совпадает с наружной цилиндрической поверхностью шпинделя.

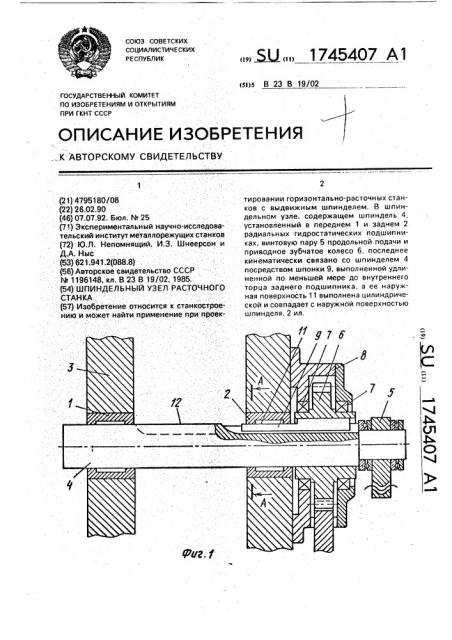

На фиг.1 представлен шпиндельный узел, осевой разрез; на фиг,2 — разрез А-А на фиг.1.

8 переднем 1 и заднем 2 радиальных гидростатических подшипниках корпуса 3 бабки установлен шпиндель 4, соединенный с механизмом его возвратно-поступательного и вращательного движений, включающем винтовую пару 5 и приводное зубчатое колесо 6, установленное на двух радиальных подшипниках 7 в дополнительном корпусе 8, закрепленном на корпусе 3, Колесо 6 связано со шпинделем 4 посредством шпонки 9, закрепленной задним концом на колесе 6 и подвижной относительно шпоночного паза 10 шпинделя. Передний конец шпонки доходит по меньшей мере до переднего торца подшипника 2, и его наружная поверхность 11 выполнена цилиндрической и совпадает с наружной цилиндрической поверхностью 12 шпинделя.

Узел работает следующим образом.

Включением двигателя главного привода (не показан) вращают колесо 6, которое через шпонку 9 передает вращение шпинделю, а включением двигателя привода линейного перемещения (не показан) через винтовую пару 5 сообщают шпинделю возвратно-поступательное движение.

Прилегание переднего и заднего внутренних выступов заднего подшипника 2 к поверхности 11 шпонки 9, так же, как и к поверхности 12 шпинделя, препятствует вытеканию масла из этого подшипника и нарушению в нем гидростатического масляного слоя как при вращении, так и при поступательном движении шпинделя, Таким образом по сравнению с известным предложение позволяет упростить конструкцию узла за счет установки шпинделя в задний подшипник непосредственно, без промежуточной втулки и устранить лишний стык в задней опоре шпинделя, Формула изобретения

Шпиндельный узел расточного станка, содержащий шпиндель, установленный в корпусе шпиндельной бабки на переднем и заднем радиальных гидростатических подшипниках, несущий ползун осевой подачи и кинематически связанный посредством шпанки с приводом вращательного движения, закр пленным на корпусе бабки, о тл и ч а ю щи йс я тем, что, с цельюуменьшения габаритов узла, шпонка выполнена удлиненной по меньшей мере до внутреннего торца заднего подшипника, а ее наружная поверхность, охватываемая этим подшипником, выполнена цилиндрической и совпадающей с наружной цилиндрической поверхностью шпинделя.

1745407

Составитель Э;Токарев

Техред M.Mîðãåíòàë . Корректор С.Черни

Редактор E.Ïàïï

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101

Заказ 2347 Тираж Подписное

ВКИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж.-35, Раушская наб., 4/5
