Реферат



Использование: в качестве устройства для зажима заготовки или инструмента, Сущность изобретения: шпиндельный узел содержит установленный на шпинделе 7 пневмоцилиндр 12, шток 14 которого соединен с зажимным патроном, и пневматическую муфту 1 с цапфами 10, с помощью которых муфта соединена с рычагом продольной подачи. Торцы Б муфты через упорны подшипники 9 взаимодействуют с пневмоцилиндром 12 и шпинделем 7, в котором выполнены каналы 8, предназначенные для подвода сжатого воздуха от пневматической муфты 1 к пневмоцилиндру 12.2 ил.

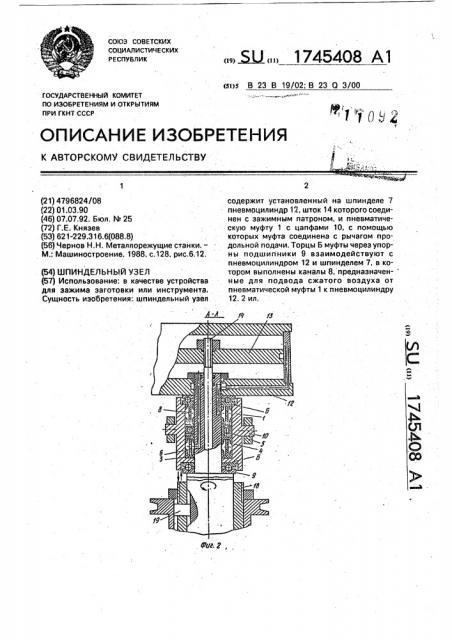

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

llO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4796824108 (22) 01.03.90 (46) 07.07.92. Бюл, М 25 (72) Г.E. Князев (53) 621-229.316.6(088.8) (56) Чернов Н.Н, Металлорежущие станки.—

M. Машиностроение, 1988, с,128, рис.6,12. (54) ШПИНДЕЛЬНЫЙ УЗЕЛ (57) Использование: в качестве устройства для зажима заготовки или инструмента, Сущность изобретения:. шпиндельный узел Ы, 1745408 А1 (5 )5 В 23 В 19/02; В 23 0 3/00 содержит установленный на шпинделе 7 пневмоцилиндр 12, шток 14 которого соединен с зажимным патроном, и пневматическую муфту 1 с цапфами 10, с помощью которых муфта соединена с рычагом продольной подачи, Торцы Б муфты через упорны подшипники 9 взаимодействуют с пневмоцилиндром 12 и шпинделем 7, в котором выполнены каналы 8, предназначенные для подвода сжатого воздуха от пневматической муфты 1 к пневмоцилиндру

12, 2 ил.

1745408

Изобретение относится к станкостроению, в частности к устройствам для закрепления заготовки или инструмента.

Цель изобретения — расширение функциональных возможностей, 5

На фиг.1 изображен шпиндельный узел; на фиг.2 — разрез А — А на фиг.1.

Шпиндельный узел содержит пневматическую муфту 1 со штуцерами 2 для подачи воздуха, уплотнительные манжеты 3 с 10 распорными втулками 4, подшипники 5 качения, шток 6, выполненный на конце шпинделя 7, воздушные каналы 8, упорные подшипники 9, установленные по торцам муфты Б, цапфы 10, соединенные шарнирно 15 с головкой рычага 11 продольной подачи.

Муфта устанавливается на конец шпинделя 7, на этот же конец шпинделя крепится вращающийся пневмоцилиндр 12. Поршень

13 соединен со штоком 14, а последний — с 20 цангой 15, в которой эажимается инструмент 16, Шпиндель 7 получает вращение от электродвигателя (не показан) через клиноременную передачу 17 и далее от пиноли 18 через шпонку 19. Пиноль 18 не имеет осево- 25 го перемещения в данной конструкции шпиндельной головки. Осевые усилия, возникающие от действия инструмента 16 на обрабатываемую заготовку (не .показана). муфта воспринимает.своими упорными под- 30 шипниками 9, установленными по торцам муфты.

Шпиндельный узел работает следующим образом.

Воздух от распределителя (не показан) 35 через штуцеры 2 по воздушным каналам 8 поступает в ту или иную полости пневмоцилиндра 12, поршень 13 которого перемещает шток 14, а последний, перемещаясь, зажимает в цанге 15 или освобождает инст- 40 румент 16. Шпиндель 7 кроме вращательного движения вместе с пневмоцилиндром 12 имеет еще и поступательное перемещение (продольную подачу) от рычага 11 подач, шарнирно соединенного с цапфами 10 муфты, и через упорные подшипники 9, установленные по торцам муфты, Таким образом, предлагаемая муфта не только передает воздух в полости вращающегося пневмоцилиндра 12, но и перемещает в осевом направлении шпиндель 7 с закрепленным на его конце вращающимся пневмоцилиндром

12 или пневмокамерой вместо пневмоцилиндра.

Предлагаемый шпиндельный узел может быть использован на станках с продол ьной подачей шпинделя, что расширяет его функциональные воэможности.

Формула изобретения

Шпиндельный узел, содержащий установленный на шпинделе пневмоцилиндр, шток которого соединен с зажимным патроном, и пневматическую муфту, о т л и ч а .ошийся тем, что, с целью расширения функциональных возможностей узла эа счет использования его на станках с продольной подачей шпинделя, пневматическая муфта выполнена с двумя цапфами и установлена на шпинделе, на котором выполнен торцевой уступ, а узел снабжен двумя упорными подшипниками, один из которых установлен между пневмоцилиндром и одним иэ торцов пневматической муфты, а другой— между другим ее торцом и торцевым уступом шпинделя, при этом цапфы пневматической муфты предназначены для соединения с механизмом продольной подачи шпинделя станка, а в шпинделе выполнены каналы, предназначенные для подвода сжатого воздуха от пневматической муфты к пневмоцилиндру.
