Зажимное устройство

Зажимное устройство

Иллюстрации

Показать все

Реферат



Использование: в качестве станочного приспособления для закрепления цилинд4 рических заготовок. Сущность изобретения: устройство содержит корпус 1, встречно перемещающиеся двугранные призмы 3, в пазах 7 которых установлены вкладыши Л с клиновыми рабочими поверхностями 5. Каждый вкладыш 4 соединен с соответствующей призмой 3 посредством упругого элемента 9 с возможностью перемещений вдоль паза 7 и перпендикулярно его дну 8 и взаимодействия с последним. Гранки призм предназначены для взаимодействия с заготовкой 10. 5 ил.

I (l 9) (11) (я)5 В 23 Q 3/00

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

Ф

° а

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4790869/08 (22) 26.12.89 (46) 07.07.92. Бюл. ¹ 25 (71) Минское специальное конструкторское бюро протяжных станков (72) Л.И.Нестерович и Е,И.Соркин (53) 62,229.329 (088.8) (56) Авторское свидетельство СССР

¹ 1355440, кл. В 23 D 3/00, 1986. (54). ЗА)КИМНОЕ УСТРОЙСТВ.О (57) Использование: в качестве станочного приспособления для закрепления цилиндрических заготовок. Сущность изобретения: устройство содержит корпус 1, встречно перемещающиеся двугранные призмы 3, в пазах 7 которых установлены вкладыши 4 с клиновыми рабочими поверхностями 5.

Каждый вкладыш 4 соединен c,соответствующей призмой 3 посредством упругого элемента 9 с возможностью перемещений вдоль паза 7 и перпендикулярно его дну 8 и взаимодействия с последним. Гранки призм предназначены для взаимодействия с заготовкой 10. 5 ил.

1745497

Изобретение относится к станкостроению, в частности к станочным приспособлениям для закрепления цилиндрических деталей, преимущественно на сверлильных, резьбонарезных и расточных станках.

Целью изобретения является повышение точности, центрирования, надежности закрепленйя и упрощение конструкции.

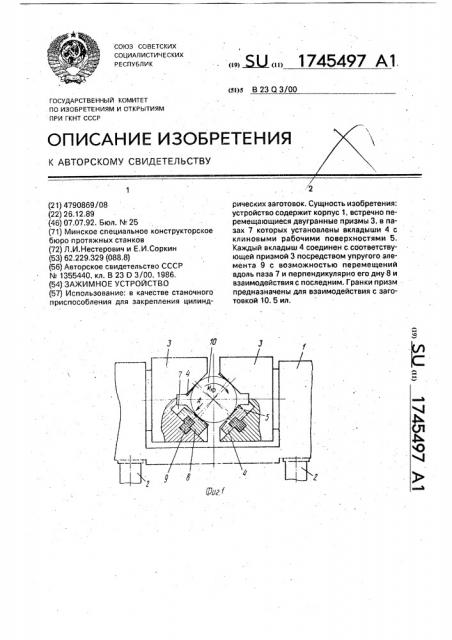

На фиг.1 изображено зажимное устройство, вид сверху; на фиг.2 — вид А на фиг.1, . на фиг.3 — разрез Б — Б на фиг,2; на фиг.4— зажимное устройство в положении разжи.ма; на фиг.5 — зажимиое устройство в начальный период зажима, Зажимное устройство содержит корпус

1, в котором с возможностью встречного перемещения от привода 2 установлены двугранные призмы 3, в которых размещены вкладыши 4 с клиновыми рабочими поверхностями 5 с возможностью перемещения в направлении, перпендикулярном к граням 6 призм 3. В призмах 3 выполнены направляющие пазы 7, дно 8 каждого иэ которых параллельно соответствующей. грани 6 призмы 3. !(а>кдый вкладыш 4 установлен в соо-.петствующем пазу 7 с возможностью перемещения вдоль него и может взаимодействовать с его дном 8, Вкладыши 4 соединены с призмами 3 посредством упру их элементов 9, выполненных из эластичного материала. Грани 6 призм 3 предназначены для взаимодействия с заготовкой 10, Устройство работает следующим образом, В исходном T oëoæåíèè призмы 3 разведены, клиновые поверхности 5 вкладышей 4 возвышаются над гранями 6 призм 3 (фиг.4 и 5}. Обрабатываемое изделие 10 (заготовку) устанавливают в призмы 3 и включают привод 2, При этом призмы 3, перемещаясь одна навстречу другой до контакта с изделием 10, зажимают его. Усилием за>кима через изделие 10 вкладыши 4 утапливаются, смещаягь вдоль пазов 7 против часовой стрелки (no фиг.5), т.е. в сторону подъема клиновой поверхности 5. Упругие элементы

9 деформируются, При этом обрабатываемое изделие контактирует с гранями 6 призм 3 и клиновыми рабочими поверхностями 5 вкладышей 4, Включают вращение инструмента. При возрастании крутящего момента от сил резания (наличие СОЖ и масел в зоне контакта, затупление инструмента и т.д.), обрабатываемое изделие 10 стремится провернуться вокруг своей оси, в этот момент вкладыши 4, плотно прижатые к изделию 10 под действием деформирующих сил упругих элементов 9, благодаря рифлениям на кли-. новых поверхностях 5 и под действием сил

5 зажима от привода 2, перемещаются вдоль паза 7 по часовой стрелке (фиг,1), т.е. по направлению крутящего момента. При этом клиновые поверхности 5 вкладышей дожимают изделие и заклинивают за счет увели10 чения удельного давления в месте контакта.

После окончания обработки для отжима изделия 10 гидроцилиндр привода 2 включает в обратную сторону, и призмы 3 отводятся от изделия, а под действием упругих

15 элементов 9 вкладыши возвращаются в исходное положение (фиг.4).

Предлагаемое техническое решение зажимного устройства для закрепления цилиндрических изделий усилием, 20 возникающим при резании, позволяетупростить конструкцию и одновременно повысить надежность закрепления за счет установки подвижных вкладышей в пазах призм так, что без промежуточных опорных

25 элементов обрабатываемое изделие взаимодействует одновременно с гранями 6 призм 3 и заклинивается вкладышами.4 под действием деформирующих сил упругих элементов 9, Это в свою очередь позволяет

30 повысить точность центрирования изделия. за счет обеспечения воэможности выставки корпуса приспособления относительно неподвижных граней призм и фиксации его в этом положен 1и.

35 зормула изобретения

? ажимн".е устройство, содержащее установленные в корпусе с воэможностью встречного перемещения двугранные приз40 мы, в которых размещены с возможностью перемещения в направлении, перпендикулярном к граням последних, соединенние с призмами посредством упругих элементов вкладыши с клиновыми рабочими поверхно45 стями, о т л и ч а ю щ е е с я тем, что, с целью повышения точности центрирования, надежности закрепления и упрощения конструкции, в призмах выполнены направляющие пазы, дно каждого из которых параллельно

50. соответствующей грани призмы, а каждый вкладыш установлен в соответствующем пазу с возможностью перемещения вдоль последнего и взаимодействия с его дном, при этом грани призм предназначены для взаи55 модействия с заготовкой, а упругий элемент выполнен из эластичного материала.

1745497

1745497
