Пластинчатый конвейер для транспортировки сыпучих грузов

Пластинчатый конвейер для транспортировки сыпучих грузов

Иллюстрации

Показать все

Реферат



Использование: транспортирование сыпучих материалов в устройствах для сушки, хлебопекарной отрасли, строительной технике . Сущность изобретения: конвейер содержит раму 1 с направляющими, цепи 3, натянутые между ведущими 4 и ведомым 5 колесами, несущие панели 6 с отбортовкой, установленные на цепях посредством кронштейнов 10, стоек 12 и роликов, установленных в местах сочленения звеньев цепи. При этом каждый кронштейн 10 одной панели 6 и стойки 12 следующей панели 6 шарнирно закреплены на одном ролике, а горизонтальные оси роликов соосны с осями роликов параллельной цепи. 4 ил.

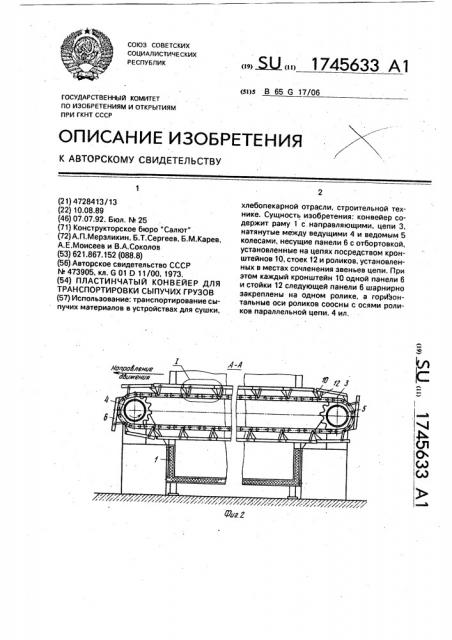

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (ям В 65 G 17/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

° аавй (21) 4728413/13 (22) 10.08.89 (46) 07.07.92. Бюл, й. 25 (71) Конструкторское бюро "Салют" (72) А.П,Мерзликин, Б.Т.Сергеев, Б.M.Êàðåâ, А.Е.Моисеев и В.А,Соколов (53) 621.867.152 (088.8) (56).Авторское свидетельство СССР

М 473905, кл. G 01 О 11/00, 1973. (54) ПЛАСТИНЧАТЫЙ КОНВЕЙЕР ДЛЯ

ТРАНСПОРТИРОВКИ СЫПУЧИХ ГРУЗОВ (57) Использование: транспортирование сыпучих материалов в устройствах для сушки, Ы2 1745633 А1 хлебопекарной отрасли, строительной технике. Сущность изобретения: конвейер содержит раму 1 с. направляющими, цепи 3, натянутые между ведущими 4 и ведомым 5 колесами, несущие панели 6 с отбортовкой, установленные на цепях посредством кронштейнов 10, стоек 12 и роликов, установленных в местах сочленения звеньев цепи, При этом каждый кронштейн 10 одной панели 6 и стойки 12 следующей панели 6 шарнирно закреплены на одном ролике, а горйзонтальные оси роликов соосны с осями роликов параллельной цепи. 4 ил, 4

10с, ы

1 !

1745633

Изобретение относится к машиностроению и может найти применение в транспортирующих устройствах для сыпучих материалов.

Известно устройство для измерения веса горячих сыпучих материалов в потоке, содержащее груэоподъемный конвейер с транспортирующими цепями, натянутыми между ведущими и ведомыми колесами, сомкнутый ряд взаимоперекрещивающихся ковшей и весоизмерительный механизм с жестким первичным преобразователем, в котором весоизмерительный механизм выполнен в виде расположенных по обе стороны участка загрузки ковшей звеньев спаренного четырехзвенника, воспринимающих нагрузку пустого и загруженного ковшей, снабженных катками, обеспечивающими их свободное перемещение по направляющей, установленной на

-конвейере с выделенными на ней участками над воспринимающими нагрузку звеньями четырехэвен ника.

Недостаток конструкции заключается в ее дороговизне и в неудобстве ее обслуживания при ремонтных работах.

Цель изобретения — упрощение конструкции и облегчение обслуживания.

Эта цель достигается тем, что пластинчатый конвейер для транспортировки сыпучих грузов, включающий раму с направляющими, цепи, натянутые между ведущими и ведомыми колесами, несущие панели с отбортовкой, снабжен роликами, установленными в местах сочленения цепей, кронштейнами с отбортовкой, одним концом шарнирно закрепленными на роликах, а другим связанными с донной частью панели, и стойками, шарнирно закрепленными одним концом на роликах, а другим соединенными посредством кольца с отоортовкой панели, причем кронштейн одной панели и стойка следующей закреплены на одном ролике и наклонены от его вертикальной оси в разные стороны по ходу движения конвейера, а горизонтальные оси роликов одной цепи соосны с осями роликов параллельной цепи.

На фиг,1 показан конвейер, вид сверху; на фиг.2 — разрез А-Л на фиг.1; на фиг.3— узел I на фиг.2: на фиг,4 — разрез Б-Б на фиг,З, Пластинчатый конвейер для транспортировки сыпучих грузов содержит раму 1 с направляющими 2, цепи 3, натянутые между ведущими 4 и ведомыми 5 колесами, несущие панели 6 с отбортовкой 7. В местах сочленения цепей 3 установлены ролики 8, на которых с помощью шарниров 9 установлены кронштейны 10 с отбортовкой 11.

Кронштейны 10 другим своим концом соединены с донной частью панели 6. На роли5 ках 8 так же шарнирно закреплены стойки

12 с пазом 13, которые посредством пальца

14 соединены с отбортовкой 7 панели 6.

Кронштейн 10 одной панели и стойка 12 другой закреплены на одном ролике 8 и на10 клонены от его вертикальной оси под углами аи/3 в разные стороны по ходу движения конвейера.

Кроме того, горизонтальные оси 15 роликов одной цепи соосны с горизонтальны15 ми осями 16 роликов параллельной цепи.

Конвейер работает следующим образом.

Сыпучий материал подается на несущие панели 6, отбортовки 7 и 11 обхватывают

20 стыки панелей 6. создают сплошную ленту, придают ей жесткость и исключают рассыпание материалов. Разные углы наклона и и

j3 кронштейнов 10 и стоек 12 по отношению к вертикальной оси ролика исключают само25 произвольный наклон панелей 6 по направлению движения, а соосность горизонтальных осей 15 и 16 обеспечивает одновременный заход и сход роликов 8 несущих панелей 6 на ведомые и ведущие коЗО леса. Кроме того, дальнейшее перемещение панелей 6 на ведущем колесе 4 вызывает наклон переднего стыка панели и ссыпание материала в конвейер или ящик.

Предложенный пластинчатый конвейер

35 может найти применение в различных областях промышленности: сушильной технике, в хлебопекарной отрасли. в строительстве, Формула изобретения

Пластинчатый конвейер для транспор40 тировки сыпучих грузов, включающий раму с направляющими, цепи, натянутые между ведущими и ведомыми колесами, несущие панели с отбортовкой, отличающийся тем, что, с целью упрощения конструкции и

45 облегчения обслуживания, он снабжен роликами, установленными в местах сочленения цепей, кронштейнами с отбортовкой, одним концом шарнирно закрепленными на роликах, а другим связанными с донной ча50 стью панели и стойками, шарнирно закреп-. ленными одним концом на роликах, а другим, посредством пальца соединенными отбортовкой панели, причем кронштейн одгой панели и стойка следующей закреплены ra одном роли55 ке и наклонены от его вертикальной оси в разные стороны по продольной оси конвейера, а горизонтальные оси роликов одной цепи соасны с осями роликов параллельной цепи.

1745633

1745633

1745633

7 Уф
