Реферат



Использование: для удаления отходов в кузнечно-прессовом производстве, при перемещении сыпучих грузов и т.п. с целью повышения надежности за счет исключения ударных нагрузок. Сущность изобретения: конвейер содержит установленный на основании 16 с возможностью горизонтального возвратно-поступательного перемещения рабочий орган 1, активный силовой элемент 2, якорь 3 и блок 4 управления. Якорь 3 выполнен из магнитопроводящего материала и состоит из двух частей 5 и 6 с винтовыми нарезками противоположного направления и разного шага. В состав силового элемента 2 входит электродвигатель 7, вал 8 которого связан с двумя цилиндрами 9, 10 из магнитопроводящего материала с катушками 11 и 12. На цилиндрах 9 и 10 выполнена винтовая нарезка. Блок 4 управления содержит датчики 14 и 15 положения. Каждая катушка 11, 12 неподвижно закреплена на основании и расположена в кольцевой канавке цилиндров 9 и 10 с зазором относительно их поверхностей . Размещены цилиндры 9 и 10 на основании 16 в подшипниках 18. При вращении вала 8 блок управления попеременно включает в работу катушки 11 и 12, а различный шаг винтовых нарезок создает асимметричные колебания рабочего органа 1. 3 ил. у Ј

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 65 6 27/18

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

7 17

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4812390/03 (22) 28.02.90 (46) 07.07.92. Бюл. М 25 (71) Всесоюзный научно-исследовательский проектно-технологический институт вагоностроения (72) Д.В.Свечарник, А.Л,Курочка, С,Ф.Коломейцев, О.Е.Тирацуян, Д.А.Звездунов и

А.В.Остапенко (53) 621.867.157 (088.8) (56) Кожевников С.Н. и др, Механизмы. — М.:

Машиностроение, 1965, с,945.

Авторское свидетельство СССР

hL 1265111, кл. В 65 G 27/18, 1977, (54) ИНЕРЦИОННЫЙ КОНВЕЙЕР (57) Использование: для удаления отходов в кузнечно-прессовом производстве, при перемещении сыпучих грузов и т;и. с целью повышения надежности за счет исключения ударных нагрузок, Сущность изобретения: конвейер содержит установленный на основании 16 с возможностью горизонтального

„„59„„1745638 А1 возвратно-поступательного перемещения рабочий орган 1, активный силовой элемент

2, якорь 3 и блок 4 управления. Якорь 3 выполнен из магнитопроводящего материала и состоит из двух частей 5 и 6 с винтовыми нарезками противоположного направления и разного шага. В состав силового элемента

2 входит электродвигатель 7, вал 8 которого связан с двумя цилиндрами 9, 10 из магнитопроводящего материала с катушками 11 и

12, На цилиндрах 9 и 10 выполнена винтовая нарезка. Блок 4 управления содержит датчики 14 и 15 положения. Каждая катушка 11, 12 неподвижно закреплена на основании и расположена в кольцевой канавке цилиндров 9 и 10 с зазором относительно их поверхностей. Размещены цилиндры 9 и 10 на основании 16 в подшипниках 18. При вращении вала 8 блок управления попеременно включает в работу катушки 11 и.12, а различный шаг винтовых нарезок создает асимметричные колебания рабочего органа 1. 3 ил.

1745638

Изобретение относится к машиностро- Целью изобретения является повышеению и может быть использовано для удале- ние надежности в работе конвейера за счет ния отходов в кузнечно-прессовом исключения ударных нагрузок. производстве, перемещении сыпучих гру- Поставленная цель достигается тем, что зов и т.п. 5 в инерционном конвейере, содержащем усИэвестен вибрационный конвейер, со- тановленный на основании с возможностью держащий рабочий орган и вибропривод с горизонтального возвратно-поступательноякорем и активным силовым элементом, ус- го перемещения рабочий орган, вибропритановленные с возможностью бесконтакт- вод с якорем, закрепленным на рабочем ного взаимодействия между собой. Якорь 10 органе, и активным силовым элементом и закреплен на рабочем органе и выполнен в блок управления виброприводом, якорь вывиде магнитопроводящей призмы, а актив- полнен из двух частей с винтовыми нарезканый элемент — в виде Ш-образных электро- ми разного шага и противоположного магнитов. Перемещение груза направления, активный силовой элемент осуществляется за счет создания электро- 15 вып лнен в виде двух катушек возбуждения, магнитных колебаний в горизонтальном на- расположенных на основании и связанных с блоком управления виброприводом и устаНедостатком конвейера является то, что новленного на основании в подшипниках с горизонтальныеколебанияобеспечиваются воэможностью вращения вала с двумя цигоризонтальным перемещением навстречу 20 линдрами. Последние выполнены из магнидруг другу я

r ругу якоря и активного элемента, что топроводящего материала с винтовыми обусловливает наличие между ними боль- нарезками, расположенными с возможношого немагнитного зазора, Это приводит к стью взаимодействия с винтовыми нарезкаувеличению габаритов электромагнитов и, ми якоря. Шаги и направления винтовых едовательно повышенному энергопот- 25 нарезок цилиндров идентичны шагам и на. Пореблению, Невозможностьувеличенияамп- правлениям винтовых нарезок якоря. олитуды горизонтальных колебаний верхности цилиндров охвачены катушками ограничивает технологические возможно- возбуждения.

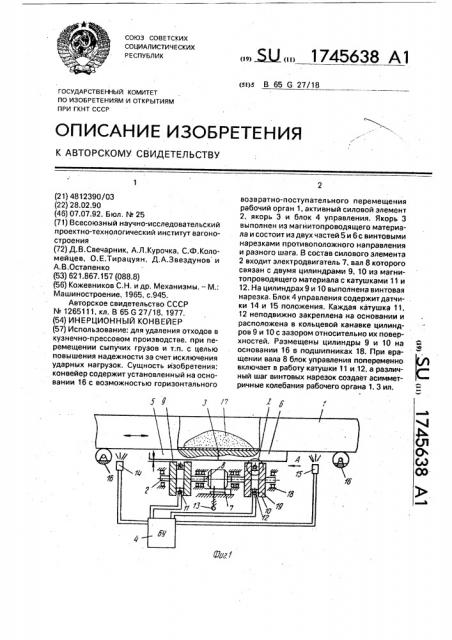

На фиг.1 изображен конвейер, общий

Известен инерционный конвейер, со- 30 вид; на фиг.2 — узел I на фиг,1; на фиг.3 — вид держащий установленный на роликовых А на фиг.1. опорах лоток, размещенный с возможно- Конвейер содержит лоток 1, вибропристью взаимодействия с упругим упором, и вод с активным силовым элементов 2 и яковибропривод с блоком управления, Вибро- рем 3 и блок 4 управления виброприводом с привод содержит якорь и активный силовой 35 коммутатором включения-выключения (не элемент, установленные с воэможностью показано), Якорь 3 выполнен из магнитобесконтактного взаимодействия между со- проводящего материала и состоит из двух бой. Якорь выполнен в виде пластины из частей 5 и 6 с винтовыми нарезками протинеферромагнитного материала. Активный воположного направления и разного шага. силовойэлементпредставляетсобой индук- 40 Якорь 3 прикреплен к лотку 1 с возможнотор линейного асинхронного электродвига- стью бесконтактного взаимодействии с актеля, тивным элементом 2 посредством

В этом конвейере перемещение груза магнитного поля. Активный силовой элеобеспечивается горизонтальными колеба- мент 2 содержит электродвигатель 7, вал 8 ниями неферромагнитной пластины и ин- 45 которого связан с двумя цилиндрами 9 и 10 дуктора друг относительно друга, т.е. измагнитопроводящегоматериала, каждый амплитуда горизонтальных колебаний не из которых снабжен системой возбуждения ограничена. Однако транспортирование магнитного поля в виде катушек 11 и 12 гр за производится путем периодических - соответственно. Цилиндры 9 и 10,выполнегруза п ударов лотка е упругий упор,,что снижает 50 ны с винтовой нарезкой, Электродвигатель. надежность конвейера. Так как в качестве 7 подключен кисточнику13 питания, Коммуактивного элемента используется линейный татор блока 4 управления содержит датчики асинхронный электродвигатель, эксплуати- 14 и 15 положения лотка 1, с помощью которуемый в виброприводе в непрерывных ïó- рых катушки 11 и 12 подключены ключами сковых режимах, а в качестве якоря 55 коммутатора к источнику постоянного тока использована неферромагнитная пластина, (не показано). увеличивающая немагнитный зазор и, соот- Лоток 1 установлен на опорах 16 с возветственно, габариты индуктора, то при можностью возвратно-поступательного пебольшом энергопотреблении КПД вибро- ремещения, Внутри лотка 1 размещен привода лизок к нулю, б зок к нулю, транспортируемый груз 17. Каждая катушка

1745638

15

25

11 и 12 неподвижно закреплена на основании и расположена в кольцевой канавке цилиндров 9 и 10 с зазором относительно их поверхностей. Между активным элементом

3 и якорем выполнен воздушный зазор д(фиг.2). Цилиндры 9 и 10 размещены на основании в подшипниках 18. Шаг ц и направление винтовой нарезки 19 (фиг.2) цилиндра соответствуют шагу t< и направлению винтовой нарезки 20 взаимодействующей с ним части якоря 3. Между зубцами винтовых нарезок 19 и 20 имеется воздушный зазор д. B таком же соответствии выполнена винтовая нарезка других цилиндра и части якоря 3 с шагом tz (не показано). У пар цилиндр 9 — часть 5 и цилиндр 10 — часть 6 винтовые нарезки выполнены противоположного направления, а шаги нарезки находятся в зависимости (1 > t2.

Инерционный конвейер работает следующим образом.

Блок 4 управления подключает катушку

12 к источнику постоянного тока, Протекание тока вызывает появление магнитного поля, поток Ф(фиг,2) которого замыкается по зубцам винтовых нарезок 19 и 20, воздушному зазору д и магнитопроводящим элементам части 6 и цилиндра 10, За один оборот лоток 1 переместится на величину шага t<. Так как двигатель включен постоянно и вращается в одну сторону, лоток 1 пе-. ремещается влево со скоростью V> = и (и — число оборотов) до срабатывания датчика 14 положения, После срабатывания датчика 14 коммутатор блока управления отключает катушку 12 и включает катушку

11, Зубцы винтовых нарезок пары цилиндр

9 — часть.5 сцепляются посредством магнитного поля. Благодаря противоположному направлению винтовой нарезки по отношению к паре цилиндр 10 — часть 6 происходит реверсирование направления перемещения лотка 1 и его движение со скоростью

Ч2 = и tz в сторону датчика 15 положения.

При срабатывании последнего коммутатор блока 4 управления отключает катушку 11 и подключает катушку 12 к источнику постоянного тока. Вновь происходит реверсирование направления перемещения лотка 1 и цикл повторяется. Так как скорость лотка 1 в сторону датчика 14 Ч1 больше скорости перемещения лотка 1 в сторону датчика 15

Ч2, то груз 17 за счет сил инерции перемещается в правую сторону. т.е. по направлению к датчику 15.

В предлагаемом инерционном конвейере повышение надежности обеспечивается безударной работой вибропривода (отсутствуют упругие упоры), Обеспечение работоспособности вибропривода достигается коммутацией маломощных катушек возбуждения, что повышает надежность блока управления, Минимальное потребление энергии катушками возбуждения достигается выполнением пассивной части вибропривода магнитопроводящей и минимальным немагнитным зазором между пассивным и активным элементами.

При этом горизонтальные колебания лотка обеспечиваются горизонтальным перемещением пассивного и активного элементов друг относительно друга, что не ограничивает амплитуду этих колебаний и технологические возможности конвейера, Формула изобретения

Инерционный конвейер, содержащий установленный на основании с возможностью горизонтального возвратно-поступательного перемещения рабочий орган, вибропривод с якорем, закрепленным на рабочем органе, активный силовой элемент и блок управления виброприводом, о т л ич а ю шийся тем, что, с целью повышения надежности в работе конвейера за счет исключения ударных нагрузок, якорь выполнен из двух частей с винтовыми нарезками разного шага и противоположного направления, а активный силовой элемент выполнен в виде двух катушек возбуждения, расположенных на основании и связанных с блоком управления виброприводом, и установленного на основании в подшипниках с возможностью вращения вала с двумя цилиндрами, выполненными из магнитопроводящего материала с винтовыми нарезками, расположенными с возможностью взаимодействия с винтовыми нарезками якоря, при этом шаги и направления винтовых нарезок цилиндров идентичны шагам и направлениям винтовых нарезок якоря, причем поверхности цилиндров охвачены катушками возбуждения.
