Устройство для раскладки нитевидного материала на паковке

Устройство для раскладки нитевидного материала на паковке

Иллюстрации

Показать все

Реферат



Изобретение относится к текстильному оборудованию, которое может быть использовано в установках трощения, Крутки, шлихтования, а именно к устройству для раскладки нитевидного материала по паковке , позволяющему повысить качество намотки и расширить технологические возможности устройства за счет исключения сползания нитей с торцов паковки и получения возможности намотки материала на паковки различной конической формы Устройство состоит из раскладочной штанги , расположенной в рычаге, установленном на консоли. Верхний конец раскладочной штанги несет нитенаправитель, через который пропущен нитевидный материал на паковку . Нижний конец раскладочной штанги роликом опирается на эксцентрик, закрепленный на одной оси с обгонной муфтой Шестерня обгонной муфты находится в зацеплении с зубчатой рейкой, расположенной в крышке и-подпружиненной пружиной В качестве привода выбран вращающийся кулачок с замкнутой спиральной канавкой, в которую входит палец, размещенный в корпусе, который расположен на направляющих и входит поводком в паз рычага. 2 ил. о (Л С

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

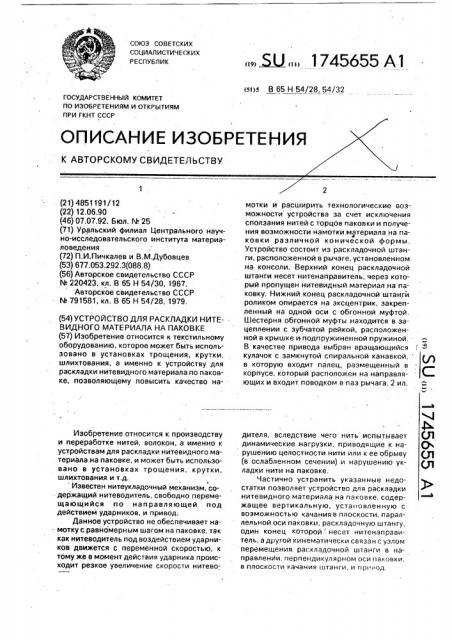

ПРИ ГКНТ СССР (21) 4851191/12 (22) 12,06.90 (46) 07.07,92. Бюл. М 25 (71) Уральский филиал Центрального научно-исследовательского института материаловедения (72) П.И.Пичкалев и В.М.Дубовцев (53) 677.053.292.3(088,8) (56) Авторское свидетельство СССР и 220423, кл. В 65 Н 54/30, 1967.

Авторское свидетельство СССР

М 791581, кл. В 65 Н 54/28, 1979, (54) УСТРОЙСТВО ДЛЯ РАСКЛАДКИ НИТЕВИДНОГО МАТЕРИАЛА НА ПАКОВКЕ (57) Изобретение относится к текстильному оборудованию, которое может быть использовано в установках трощения, крутки, шлихтования, а именно к устройству для раскладки нитевидного материала по паковке, позволяющему повысить качество наИзобретение относится к производству и переработке нитей, волокон, а именно к устройствам для раскладки нитевидного материала на паковке, и может быть использовано в установках трощения, крутки, шлихтования и т.д. Известен нитеукладочный механизм, содержащий нитеводитель, свободно перемещающийся по направляющей под действием ударников, и привод;

Данное устройство не обеспечивает на. мотку с равномерным шагом на паковке, так как нитеводитель под воздействием ударников движется с переменной скоростью, к тому же в момент действия ударника происходит резкое увеличение скорости нитево„„5U „„1745655 А1 (s>)s В 65 Н 54/28, 54/32 мотки и расширить технологические возможности устройства за счет исключения сползания нитей с торцов паковки и получения воэможности намотки материала на паковки различной конической формы.

Устройство состоит из раскладочной штанги, расположенной в рычаге. установленном на консоли. Верхний конец раскладочной штанги несет нитенаправитель, через который пропущен нитевидный материал на паковку. Нижний. конец раскладочной штанги роликом опирается на зксцентрик, закрепленный на одной оси с обгонной муфтой, Шестерня обгонной муфты находится в зацеплении с зубчатой рейкой, расположенной в крышке и подпружиненной пружиной.

В качестве привода выбран вращающийся кулачок с замкнутой спиральной канавкой, в которую входит палец, размещенный в корпусе, который расположен на направляющих и входит поводком в паэ рычага, 2 ил. дителя, вследствие чего нить испытывает динамические нагрузки, приводящие к нарушению целостности нити или к ее обрыву (в ослабленном сечении) и нарушению укладки нити на паковке.

Частично устранить указанные недостатки позволяет устройство для раскладки нитевидного материала на паковке, содержащее вертикальную, уста«овленную с возможностью качания в плоскости, параллельной оси паковки, раскладочную штангу, один конец которой несет нитенаправитель, а другой кинематически связан с узлом перемещения раскладочной штанги в направленИи, перпендикулярном оси паковки. в плоскости качания штанги, и пр од.

1745655

Использование в устройстве раскладочной штанги с нитенаправителем и узлом перемещения штанги позволяет производить раскладку нитевидного материала на паковке с равномерным натяжением, устранить динамические нагрузки на нить, что повышает качество раскладки.

Однако; устройство производит раскладку нитевидного материала на паковки только цилиндрической формы и при использовании волокон повышенной жесткости и линейной плотности, а также с повышенным содержанием аппрета происходит спад витков, что снижает качество намотки.

Целью изобретения является повышение качества намотки и расширение технологических возможностей устройства.

На фиг. 1 изображено устройство. общий вид; на фиг, 2 — то же, без крышки, вид спереди.

Устройство для раскладки нитевидного материала на паковке состоит из раскладочной штанги 1, расположенной в рычаге 2, установленном на консоли 3. Верхний конец раскладочной штанги 1 несет нитенаправитель 4, в который пропущен нитевидный материал,5 на паковку 6. Нижний конец раскладочной штанги роликом 7 опирается на эксцентрик 8, закрепленный на одной оси 9 с обгонной муфтой 10 шпонкой 11. При этом ось 9 установлена на подшипниках 12 одним концом в рычаге 2, а другим — в крышке 13. Шестерня 14 обгонной муфты 10 находится в зацеплении с зубчатой рейкой 15. расположенной в крышке 13 и подпружиненной пружиной 16, В качестве привода выбран вращающийся кулачок 17 с замкнутой спиральной канавкой, в которую входит палец 18, размещенный в корпусе 19. Корпус 19 располо- жен на направляющих 20 и входит поводком

21 в паз рычага 2. Устройство также содержит регулируемый упор 22. пружину 23 раскладочной штанги, пружину 24 обгонной муфты и ролики 25 обгонной муфты, Устройство работает следующим образом.

Раскладочная штанга 1 своим роликом

7 постоянно прижимается к эксцентрику 8 пружиной 23. В исходном положении эксцентрик 8 расположен таким образом, что раскладочная штанга 1 поднята в плоскостикачания на максимальную высоту (фиг; 1 и

2). При вращении кулачка 17 палец 18, вхо дящий в его спиральную канавку перемещает возвратно-поступательно корпус 19 по направляющим 20 и поводком 21 придает качательное движение рычагу 2 и, соответственно, раскладочной штанге 1 с нитенаправителем 4. При исходном положении эксцентрика 8 раскладка нитевидного материала 5 осуществляется на наибольшую длину на паковке 6.

5 ° В конце качания (рычаг 2 при этом идет влево, а нитеводитель 4 вправо, фиг. 2) зубчатая рейка 15 под действием регулируемогр упора 22. сжимает пружину 16 и одновременно поворачивает шестерню 14

10 обгонной муфты 10. Шестерня 14 заклини. вает ролики 25 обгонной муфты, постоянно поджимаемых пружинами 24 к ее внутренней поверхности, поворачивает обгонную муфту 10 и эксцентрик 8 на определенный

15 угол (в зависимости от параметров нитевидного материала и параметров паковки), опуская раскладочную штангу 2 и тем самым уменьшая расстояние от нитенаправителя 4 до паковки 6 и, соответственно, уменьшая

20 длину раскладки нитевидного материала 5 на паковке 6. Такое уменьшение происходит после каждого хода раскладочной штанги 2 и на паковке 6 образуются конусообразные торцы, предохраняющие витки от сполза25 ния, тем самым повышается качество раскладки, При качании раскладочной штанги 2 с нитенаправителем 4 влево (фиг, 2) зубчатая рейка 15 под действием пружины 16 возвра30 щается в исходное положение, поворачивает шестерню 14, при этом эксцентрик 8 остается неподвижным, так как шестерня 14 расклинивает ролики 25 обгонной муфты и свободно поворачивается, не вращая обгон35 ную муфту 10.

Использование изобретения позволяет повысить качество намотки за счет исключения сползания нитей с торцов паковки и расширить технологические возможности

40 устройства путем получения возможности намотки нитевидного материала на паковки любой формы.

Формула изобретения

Устройство для раскладки нитевидного материала на паковке, содержащее вертикально установленную с воэможностью качания в плоскости, параллельной оси

50 паковки; раскладочную штангу, один конец которой несет нитенаправитель, а другой кинематически связан с узлом перемещения раскладной штанги в плоскости ее качания, и привод, о т л и ч а ю щ е е с я тем, что, 55 с целью повышения качества намотки и расширения технологических возможностей, узел перемещения раскладочной штанги содержит эксцентрик, контактирующий со штангой, и обгонную муфту, установленные на одной оси, подпружиненную зубчатую

1745655 рейку, кинематически связанную с обгонной муфтой, и регулируемый упор, смонтированный с возможностью взаимодействия с зубчатой рейкой.

1745655

Составитель А.Папкина

Техред M.Ìoðãåíòàë Корректор Т,Палий

Редактор И.Шулла
