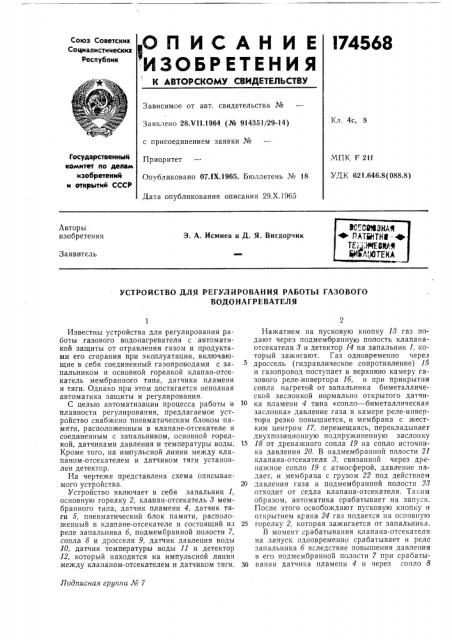

;:„:„„;„ „", О П И С А Н И Е l74568

ИЗОБРЕТЕН И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 28.V11.1964 (№ 914351/29-14) с присоединением заявки №

Приоритет

Опубликовано 07ЛХ.1965. Бюллетень № 18

Дата опубликования описания 29.Х.19б5

Кл. 4с, S

Государствен ннй номитет по делам изобретений и открытий СССР

МПК Г 2lf

УДК 621.646,8(088.8) Авторы изобретения

Э. А, Исмиев и Д. Я. Вигдорчик

Заявитель

УСТРОИСТВО ДЛЯ РЕГУЛИРОВАНИЯ РАБОТЫ ГАЗОВОГО

ВОДОНАГРЕВАТЕЛЯ

Подписная группа Х«7

Известны устройства для регулирования работы газового водонагревателя с автоматикой защиты от отравления газом и продуктами его сгорания при эксплуатации, включающие в себя соединенный газопроводами с запальником и основной горелкой клапан-отсекатель мембранного типа, датчики пламени и тяги. Однако при этом достигается неполная автоматика защиты и регулирования.

С целью автоматизации процесса работы и плавности регулирования, предлагаемое устройство снабжено пневматическим блоком памяти, расположенным в клапане-отсекателе и соединенным с затгальником, основной горелкой, датчиками давления и температуры воды.

Кроме того, на импульсной линии между клапаном-отсекателем и датчиком тяги установлен детектор.

На чертеже представлена схема описываемого устройства.

Устройство включает в себя запальник 1, основную горелку 2, клапан-отсекатель 3 мембранного типа, датчик пламени 4, датчик тяги 5, пневматический блок памяти, расположенный в клапане-отсекателе и состоящий из реле запальника б, подмембранной полости 7, сопла 8 и дросселя 9, датчик давления воды

10, датчик температуры воды 11 и детектор

12, который находится на импульсной линии между клапаном-отсекателем и датчиком тяги.

Нажатием на пусковую кнопку 13 газ подают через подмембранную полость клапанаотсекателя 3 и детектор 14 на запальник 1, который зажигают. Газ одновременно через дроссель (гидравлическое сопротивление) 15 и газопровод поступает в верхнюю камеру газового реле-инвертора 16, и при прикрытии сопла нагретой от запальника биметаллической заслонкой нормально открытого датчиN ка пламени 4 типа «сопло — биметаллическая заслонка» давление газа в камере реле-инвертора резко повышается, и мембрана с жестким центром 17, перемещаясь, перекладывает двухпозиционную подпружиненную заслонку

15 18 от дренажного сопла 19 на сопло источника давления 20. В надмембранной полости 21 клапана-отсекателя 3, связанной через дренажное сопло 19 с атмосферой, давление падает, и мембрана с грузом 22 под действием

20 давления газа в подмембранной полости 23 отходит от седла клапана-отсекателя. Таким образом, автоматика срабатывает на запуск.

После этого освобождают пусковую кнопку и открытием крана 24 газ подается на основную

25 горелку 2, которая зажигается от запальника.

В момент срабатывания клапана-отсекателя на запуск одновременно срабатывает и реле запальника б вследствие повышения давления в его подмембранной полости 7 при срабаты30 ванин датчика пламени 4 и через сопло 8

174568 осуществляется независимое параллельное питание запальника 1.

При появлении одного из контролируемы" видов нарушений (в данном случае погасание пламени или нарушение тяги) п роисходит срабатывание (открытие сопла) датчика пламени 4 или датчика тяги 5, давление в подмембранпой полости 7 реле запальника б резко адает, и подпружиненная заслонка прикрывает сопло 8. Одновременно срабатывает и газовое реле-инвертор 1б, надмембранная полость 25 которого связана через детектор 12 с подмембранной полостью реле запальника б, подпружиненная заслонка 18 под воздействием пружины перекладывается от сопла источника давления 20 на дренажное сопло 19, надмембранная полость 21 клапана-отсекателя 8, будучи связанной с источником давления через сопло источника давления 20, наполняется газом, и мембрана с грузом 22 под действием веса прикрывает седло клапана-отсекателя.

Таким образом, при нарушениях параметров, по которым реализуется защита (тяга, пламя), подача газа преиращается как на о=новную горелку, так и на запальник.

Двухпозиционное регулирование, реализуемое в предлагаемой схеме, осуществляется огкрытием или прикрытием сопел соответствующих датчиков (в данном случае датчика температуры воды 11 с регулировочным винтом

2б и датчика давления воды 10, которые связаны с пневматическим блоком памяти).

При открытии сопел датчиков надмеморанная полость газового реле-инвертора сообщается с атмосферой. В результате подача газа прекращается только на основную горелку, так как в силу наличия детектора 12 и дросселя 9 в виде зазора между корпусом и штоком реле запальника открытием сопел датчиков регулируемых параметров осуществляется сброс давления только из надмембранной полости 25 газового реле-инвертора 1б, а подмембранная полость реле запальника б остается под давлением и газ продолжает поступать на запальник. При закрытии сопел датчиков регулируемых параметров давление в падмембранпой полости 25 газового реле-инвертора повышается за счет натекания газа

15 через крап 24 и клапан-отсекатель в описанной последовательности вновь подает газ на основную горелку.

П р едм ет из о oретепи я

20 Устройство для регулирования работы газового водонагревателя с автоматикой защиты от отравления газом и продуктами его сгорания при эксплуатации, включающее в себя соединенный газопроводами с запальником и ос25--повной горелкой клапан-отсекатель мембранного типа, датчики пламени и тяги, отличаюи ееся тем, что, с целью автоматизации процесса работы и плавности регулирования, устройство выполнено с пневматическим блоком чд памяти, расположенным в клапане-отсекателе и соединенным с запальником и основной горелкой, датчиками давления и температуры воды, а на импульсной линии между клапаном-отсекателем и датчиком тяги установлен

35 детектор.

174568
