Гидравлический пакер
Иллюстрации
Реферат

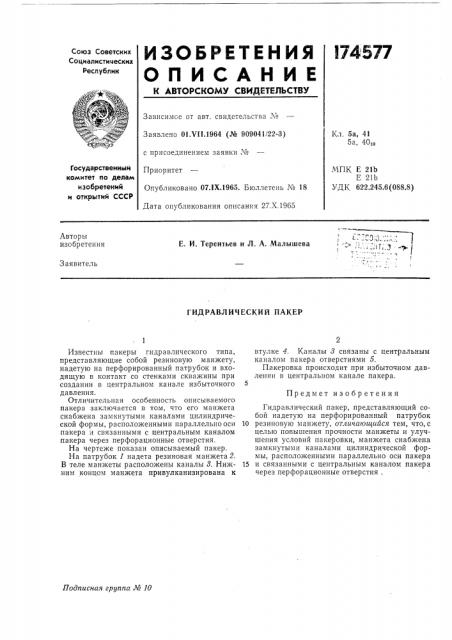

ИЗОБРЕТЕНИЯ
ОПИСАНИЕ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 01 VII.1964 (№ 909041/22-3) с присоединением заявки ¹
Приоритет
Опубликовано 07.IX.1965. Бюллетень ¹ 18
Дата опубликования описания 27.Х.1965
Кл. 5а, 41
5а, 401о
Государственный комитет по делам изобретений и открытий СССР
МПК E 21Ь
Е 21b
УДК 622.245.6(088.8) Авторы изобретения
Е. И. Терентьев и Л. А. Малышева
Заявитель
ГИДРАВЛИЧЕСКИЙ ПАКЕР
Подписная группа № 10
Известны пакеры гидравлического типа, представляющие собой резиновую манжету, надетую на перфорированный патрубок и входящую в контакт со стенками скважины при создании в центральном канале избыточного давления.
Отличительная особенность описываемого пакера заключается в том, что его манжета снабжена замкнутыми каналами цилиндрической формы, расположенными параллельно оси пакера и связанными с центральным каналом ,пакера через перфорационные отверстия.
На чертеже показан описываемый пакер.
На патрубок 1 надета резиновая манжета 2.
В теле манжеты расположены каналы 8. Нижним концом манжета привулканизирована к втулке 4. Каналы 8 связаны с центральным каналом пакера отверстиями 5.
Пакеровка происходит при избыточном давлении в центральном канале пакера.
Предмет изобретения
Гидравлический пакер, представляющий собой надетую на перфорированный патрубок
10 резиновую манжету, отличающийся тем, что,с целью повышения прочности манжеты и улучшения условий пакеровки, манжета снабжена замкнутыми каналами цилиндрической формы, расположенными параллельно оси пакера
15 и связанными с центральным каналом пакера через перфорационные отверстия .
174577 с
Составитель Л. Нагорный
Техред Т. П. Курилко
Корректор О, Б. Тюрина
Редактор T. Каранова
Типографии, пр. Сапунова, 2
Заказ 2910(12 Тираж 700 Формат бум. 60X90 /8 Объем 0,1 изд. л. Цена 5 коп.
ЦИИИПИ Государственного комитета по делам изобретений и открытий СССР
Москва, Центр, пр. Серова, д. 4
