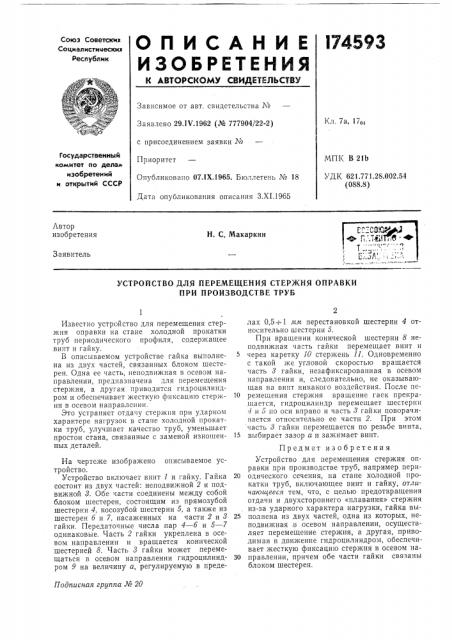

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскил

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 7а, 1704

3 аявлено 29. I V.1962 (№ 777904/22-2) с присоединением заявки ¹

Приоритет

Опубликовано 07.1Х.1965. Бюллетень ¹ 18

Дата опубликования описания З.XI.1965

Государственный номитет по дела изобретений и открытий СССР

МПК В 21b

УДК 621.77! 28.002.54 (088.8) Автор изобретения

H. С. Макаркин

Заявитель

УСТРОЙСТВО ДЛЯ ПЕРЕМЕЩЕНИЯ СТЕРЖНЯ ОПРАВКИ

ПРИ ПРОИЗВОДСТВЕ ТРУБ

Подписная группа № 20

Известно устройство для перемещения стержня оправки на стане холодной прокатки труб периодического профиля, содержащее винт и гайку.

В описываемом устройстве гайка выполнена из двух частей, связанных блоком шестерен. Одна ее часть, неподвижная в осевом направлении, предназначена для перемещения стержня, а другая приводится гидроцилиндром и обеспечивает жесткую фиксацию стер>кня в осевом направлении.

Это устраняет отдачу стер>кня при ударном характере нагрузок в стане холодной прокатки труб, улучшает качество труб, уменьшает простои стана, связанные с заменой изношенных деталей.

На чертеже изобра>кено описываемое устройство.

Устройство включает винт 1 и гайку. Гайка состоит из двух частей: неподвижной 2 и подвижной 8. Обе части соединены между собой блоком шестерен, состоящим из прямозубой шестерни 4, косозубой шестерни 5, а также из шестерен б и 7, насаженных на части 2 и 8 гайки. Передаточные числа пар 4 б и 5 — 7 одинаковые. Часть 2 гайки укреплена в осевом направлении и вращается конической шестерней 8. Часть 8 гайки может перемещаться в осевом направлении гидроцилиндром 9 на величину а, регулируемую в пределах 0,5 —:1 мм перестановкой шестерни 4 относительно шестерни 5.

При вращении конической шестерни 8 неподвижная часть гайки перемещает винт и через каретку 10 стержень 11. Одновременно с такой же угловой скоростью вращается часть 8 гайки, незафиксированная в осевом направлении и, следовательно, не оказывающая на винт никакого воздействия. После пе10 ремещения стержня вращение гаек прекращается, гидроцилиндр перемещает шестерни

4 и 5 по оси вправо и часть 8 гайки поворачивается относительно ее части 2. При этом часть 8 гайки перемещается по резьбе винта, 15 выбирает зазор а и зажимает винт.

Предмет изобретения

Устройство для перемещения стержня оправки при производстве труб, например пери20 одического сечения, на стане холодной прокатки труб, включающее винт и гайку, отличающееся тем, что, с целью предотвращения отдачи и двухстороннего «плавания» стержня из-за ударного характера нагрузки, гайка вы25 полнена из двух частей, одна из которых, неподвижная,в осевом направлении, осуществляет перемещение стержня, а другая, приводимая в движение гидроцилиндром, обеспечивает жесткую фиксацию стержня в осевом на30 правлении, причем обе части гайки связаны блоком шестерен.

174593
