Реферат

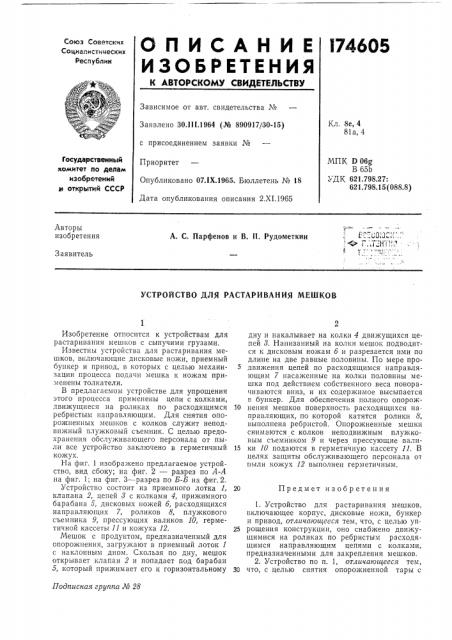

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

l746O5

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл, 8е,4

81а, 4

Заявлено ЗО.III.1964 (№ 890917/30-15) с присоединением заявки №

Приоритет

Опубликовано 07.IX.1965. Бюллетень ¹ 18

Дата опубликования описания 2.XI.1965

Государственный комитет по делам изобретений и открытий СССР

МПК D 06g

В б5Ь

УДК 621.798.27:

621.798.15 (088.8) Авторы изобретения

А. С. Парфенов и В. П. Рудометкин

Заявитель

УСТРОЙСТВО ДЛЯ РАСТАРИВАНИЯ МЕШКОВ

Подписная группа № 28

Изобретение относится к устройствам для растаривания мешков с сыпучими грузами.

Известны устройства для растаривания мешков, включающие дисковые ножи, приемный бункер и привод, в которых с целью механизации процесса подачи мешка к ножам прим енены тол катели.

В предлагаемом устройстве для упрощения этого процесса применены цепи с колками, движущиеся на роликах по расходящимся ребристым направляющим. Для снятия QIIOрожненных мешков с колков служит неподвижный плужковый съемник. С целью предохранения обслуживающего персонала от пыли все устройство заключено в герметичный кожух.

На фиг. 1 изображено предлагаемое устройство, вид сбоку; на фиг. 2 — разрез по А-А на фиг. 1; на фиг, 3 — разрез по Б-Б на фиг.2.

Устройство состоит из приемного лотка 1, клапана 2, цепей 8 с колками 4, прижимного барабана б, дисковых ножей б, расходящихся направляющих 7, роликов 8, плужкового съемника 9, прессующих валиков 10, герметичной кассеты 11 и кожуха 12.

Мешок с продуктом, предназначенный для опорожнения, загружают в приемный лоток 1 с наклонным дном. Скользя по дну, мешок открывает клапан 2 и попадает под барабан б, который прижимает его к горизонтальному дну и накалывает на колки 4 движущихся цепей 8. Нанизанный на колки мешок подводится к дисковым ножам б и разрезается ими по длине на две равные половины. По мере про5 движения цепей по расходящимся направляющим 7 насаженные на колки половины мешка под действием собственного веса поворачиваются вниз, и их содержимое высыпается в бункер. Для обеспечения полного опорож10 пения мешков поверхность расходящихся направляющих, по которой катятся ролики <у, выполнена ребристой. Опорожненные мешки снимаются с колков неподвижным плужковым съемником 9 и через прессующие вали15 ки 10 подаются в герметичную кассету 11. В целях защиты обслуживающего персонала от пыли кожух 12 выполнен герметичным.

20 Предмет изобретения

1. Устройство для растаривания мешков, включающее корпус, дисковые ножи, бункер и привод, отличающееся тем, что, с целью уп25 рощения конструкции, оно снабжено движущимися на роликах по ребристым расходящимся направляющим цепями с колками. предназначенными для закрепления мешков.

2. Устройство по п. 1, отличающееся тем, 30 что, с целью снятия опорожненной тары с

174605

Фиг 2

Б-Б

Составитель И. Ирвинг

Редактор М. Хабибулина Техред T. П. Курилко Корректор Л, В. Тюняева

Заказ 2984/2 Тираж 450 Формат бум. 60X90 /8 Объем 0,21 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитеты но делам изобретений п открытий СССР

Москва, Центр, нр. Серова, д. 4

Типография, пр. Сапунова, 2 колков, оно снабжено неподвижным плужковым съемником.

3. Устройство чо пп. 1 и 2, отлича>ощеесл тем, что, с целью защиты обслуживающего персонала от пыли, оно заключено в герметичный кожух.! ! ! ! ! .J
