Реферат



Изобретение относится к ветроэнергетике , к устройствам, обеспечивающим подвод воздуха к ветродвигателю. Целью , 2 изобретения является повышение надежности и эффективности использования устройства путем использования энергии ветра различного направления. Под действием ветра конфузор натягивается и обеспечивает подвод воздуха к ветродвигателю. При изменении направления ветра конфузор 1 прогибается в противоположную сторону (т.е. по направлению ветра), При усилении ветра конфузор отклоняется вниз, а при штормовом ветре занимает крайнее нижнее положение. Этим ветродвигатель предохраняется от раскрутки, а конфузор - от разрушения , 3 ил.

СОГОЗ СОВЕ СКИХ

СОЦИАЛИСТИ IF CKVIX.

РЕСПУБЛИК (5t)5 F 03 D 11/00

ГОСУДЛРСТ8Е ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНГ СССР

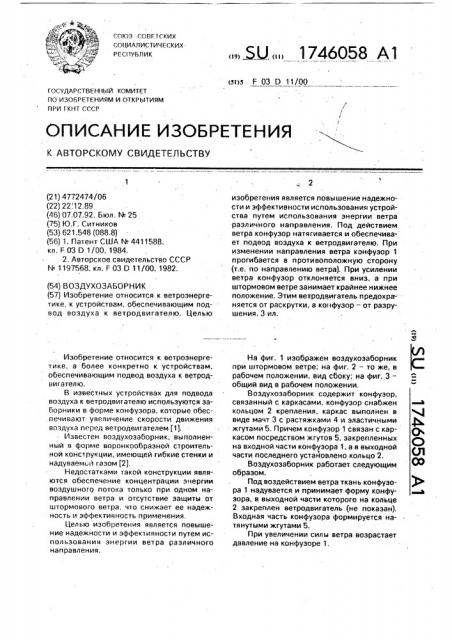

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

У

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4772474/06 (22) 22. 12.89 (46) 07.07.92, Бюл, М 25 (75) Ю,г. Ситников (53) 621.548 (088,8) (56) 1. Патент США N 4411588, кл, F 03 0 1/00, 1984, 2, Авторское свидетельство СССР

К 1197568. кл. F 03 0 11/00. 1982. (54)ВОЗДУХОЗАБОРНИК (57) Изобретение относится к ветроэнергетике, к устройствам, обеспечивающим подвод воздуха к ветродвигателю. Целью

Изобретение относится к ветроэнергетике, а более конкретно к устройствам, обеспечивающим подвод воздуха к ветродви гател ю.

В известных устройствах для подвода воздуха к ветродвигателю используются заборники в форме конфузора, которые обеспечивают увеличение скорости движения воздуха перед ветродвигателем (1), Известен воздухозаборник, выполненный в форме воронкообразной строительной конструкции, имеющей гибкие стенки и надуваемой газом (2), Недостатками такой конструкции являются обеспечение концентрации энергии воздушного потока только при одном направлении ветра и отсутствие защиты от штормового ветра, что снижает ее надежность и эффективность применения.

Целью изобретения является повышение надежности и эффективности путем использования энергии ветра различного направления., . Ж. 1746058 А1 изобретения является повышение надежности и эффективности использования устройства путем использования энергии ветра различного направления, Под действием ветра конфузор натягивается и обеспечивает подвод воздуха к ветродвигателю. При изменении направления ветра конфузор 1 прогибается в противоположную сторону (т.е. по направлению ветра), При усилении ветра конфузор отклоняется вниз, а при штормовом ветре занимает крайнее нижнее положение. Этим вехродвигатель предохра-: няется от раскрутки, а конфуэор — от разрушения. 3 ил.

На фиг. 1 изображен воздухозаборник при штормовом ветре; на фиг. 2 — то же, в рабочем положении, вид сбоку; на фиг. 3— общий вид в рабочем положении, Воздухозаборник содержит конфуэор, связанный с каркасами, конфузор снабжен кольцом 2 крепления, каркас выполнен в виде мачт 3 с растяжками 4 и эластичными ф, жгутами 5. Причем конфузор 1 связан с кар- О касом посредством жгутов 5, закрепленных на входной части конфуэора I, а в выходной части последнего устайовлено кольцо 2.

Воздухозаборник работает следующим ©» образом.

Пад воздействием ветра ткань конфузора 1 надувается и принимает форму конфу- а зора, в выходной части которого на кольце

2 закреплен ветродвигатель (не показан), Входная часть конфузора формируется натянутыми жгутами 5.

При увеличении силы ветра возрастает давление на конфуэоре 1.

1746058

При этом жгуты 5 растягиваются, конфузор 1 начинает отклоняться вниз, поворачиваясь вокруг нижнего узла крепления 6. При штормовом ветре, когда конфузор 1 полностью отклонен вниз, ветродвигатель при этом перестает вращаться из-за отсутствия поступления воздуха в полость конфузора 1, Это предохраняет ветродвигатель от раскрутки, а конфуэор — от разрушения.

В рабочем положении при изменении направления ветра на противоположное меняется и положение конфузора, который расширяющейся частью постоянно направлен навстречу ветру.

Формула изобретения

Воздухозаборник, содержащий конфуэор, связанный с каркасом, о т л и ч а ю щ и5 и с я тем, что, с целью повышения надежности и эффективности путем использования энергии ветра различного направления, конфузор снабжен кольцом крепления, каркас выполнен в виде мачт с растяжками и

10 эластичными жгутами, причем конфузор связан с каркасом посредством жгутов, закрепленных на входной части конфузора, а в выходной части последнего установлено

1746058
