Способ очистки газов от меркаптанов
Иллюстрации
Реферат

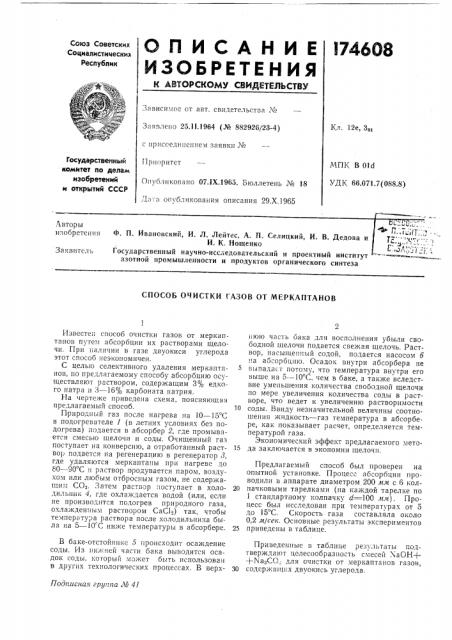

1746ОЗ
ОПИСАН И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹
Кл. 12е, Зи
3".ÿâëåïo 25.11.1964 {№ 882926/23-4) с присоединением заявки №
Приоритет
Государственный
«омитет по делам изобретений и открытий СССР
МПК В 01d
УДК 66.071.7{088.8) Опубликовано 07.1Х.1965, Бюллетень № 18
Да:а опуоликования описания 29.Х.1965
Авторы изобретения
Государственныи научно-исследовательскии и проектныи инстит азотной промышленности и продуктов органического синтеза
Заявитель
СПОСОБ ОЧИСТКИ ГАЗОВ ОТ МЕРКАПТАНОВ
Подписная грг/пгга М 41
Известен способ очистки газов от меркаптанов путем абсорбции их растворами щелочи. При наличии в газе двуокиси углерода этот способ неэкопомичен.
С целью селективного удаления меркаптанов, по предлагаемому способу абсорбцию осуществляют раствором, содержащим 3% едкого патра и 3 — 16% карбоната натрия.
На чертеже приведена схема, поясняющая предлагаемый способ.
Природный газ после нагрева на 10 — 15 С в подогревателе 1 (в летних условиях без подогрева) подается в абсорбер 2, где промывается смесью шелочи и соды. Очищенный газ поступает на конверсию, а отработанный раствор подается на регенерацию в регенератор >, где удаляются меркаптаны при нагреве до
80 — 90 С и раствор продувается паром, воздухом или любым отбросным газом, не содержащим СО . Затем раствор поступает в холодильник 4, где охлаждается водой (или, если не производится подогрев природного газа, охлажденным раствором СаС1) так, чтобы температура раствора после холодильника была на 5 — 10"С ниже температуры в абсорбере.
В баке-отстойнике 5 происходит осаждение соды. Из пижней части бака выводится осадок соды. который может быть использован в других технологических процессах. В верхhIoJo часть Оака для Восполнения 3 оыли сВ0бодной щелочи подается свежая щелочь. Раствор, пасьпценный содой, подается насосом г> на абсорбцшо. Осадок внутри абсорбера не
5 выпадас г потому, что температура внутри его выше на 5 — 10 С, чем в баке, а также вследствие уменьшения количества свободной щелочи по мере увеличения количества соды в растворе, что ведет к увеличению растворимости
10 соды. Ввиду незначительной величины соотношения жидкость — газ температура в абсорбере, как показывает расчет, определяется температурой газа.
Экономический эффект предлагаемого мето15 да заключается в экономии щелочи.
Предлагаемый способ был проверен на опытной установке. Процесс абсорбции проводили в аппарате диаметром 200 ми с 6 кол20 пачковыми тарелками (на каждой тарелке по
1 стандартному колпачку d=100 мм). Процесс был исследован при температурах от 5 до 15 С. Скорость газа составляла около
0,2 м/сек. Основные результаты экспериментов
25 приведены в таблице.
Приведенные в таблице результаты подтверждают целесообразность смесей ХаОН+
+Na>CO,; для очистки от меркаптанов газов, 30 содержащих двуокись углерода.
174608
Концентрация раствора в у, вес. на входе в абсорбер
Содержание меркаптанов в мг(н.иа
Содержание
СО2в о;
Давлеt ние в
Расход щелочи в л/час Поглощено
СОе в уо
Расход газа в нм )час
NaOH Na СО, в очищен- в исходном газе ном газе газе ата в исходном газе
39,7
1l 7
30,5
54,2
0,1 77,8
83,1
46,6
40,4
67,5
62,6
О, 144—
0,130
0,08 35 — 49
12,4
14,6
5,3
175
8,8
1 !
2,5
3 5
2,88
3ОI 0,123
1,9
1,7
1,5
0,082 в 35
0,080
8,8
18,4
0,1
0,146
0,120
0,125
0 124; 15
38,5
46,2
47,2
2,9
1,0
0,094 ) 22
0,098 22
8,8
3,4
18,7
175
31,7
38,7
42,2
24,2
19,3
27,7
1,6
2,25
1,95
1,2
2,4
8,8
0,117 ; 0,093
2,6
1 !
3,60
175
18,7
Предмет изобретения натр, отлггча ощийся тем, что, с целью селективного удаления меркаптанов, в качестве абсорбента применяют раствор, содержащий Зojo едкого натра и 3 — 16% карбоната натрия.
A ã cd
Составитель B. Н, Нохрина
Редактор Л, V,. Ушакова Texpeä Т. П. Курилко Корректор Ф. П. Киреева
Заказ 2980/9 Тира:и 1075 Формат бум, 6Э;;93 is Объем 0,21 изд. л. Цена 5 коп.
ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
Споссб очистки газов от меркаптанов путем абсорбции их растворами, содержащими едкий
23,6
33,9
18,7
41,4
22,3
38,1
37,2
0,8
1,0
1,3
1,2
0,7
0,9
0,4
1,0
