Теплогенератор

Теплогенератор

Иллюстрации

Показать все

Реферат



Изобретение может быть использовано в бытовых отопительных установках. Цель изобретения - повышение экономичности путем увеличения полноты сгорания топлива . В корпусе 1 установлена вертикальная перегородка 3, отделяющая камеру 2 сгорания от камеры 4 дожигания и перфорированные трубы 5, образующие колосниковую решетку. Трубы 5 установлены с пересечением плоскости перегородки 3 и заведены в камеру 4 дожигания. Нижний торец перегородки 3 может быть расположен ниже уровня теплогенератора топливо горит на колосниковой решетке, в трубы 5 которой подается воздух, истекающий затем в камеру 2 сгорания как первичный и в камеру 4 дожигания как вторичный.. Образующиеся в камере сгорания продукты газификации, летучие компоненты топлива и смолы направляются из камеры 2 сгорания через слой топлива в подколосниковое пространство 8 и далее в камеру 4 дожигания, где смешиваются с вторичным воздухом и догорают. Таким образом обеспечивается увеличение полноты сгорания топлива, что повышает экономичность работы телпогенератора. 1 з.п. ф-лы, 1 ил. (Л

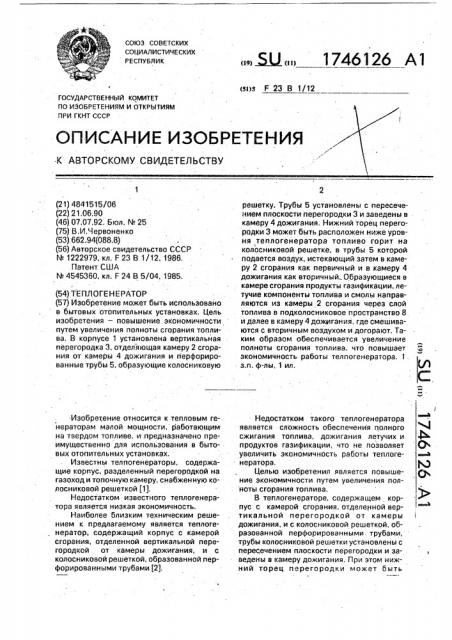

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

1746126 А1 (19) (!!) (si)s F 23 В 1/12

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4841515/06 (22) 21.06.90 (46) 07.07.92, Бьол. ¹ 25 (75) В.И,Червоненко (53) 662 94(088 8) (56) Авторское свидетельство СССР

¹ 1222979, кл. F 23 В 1/12, 1986, Патент США № 4545360, кл. F 24 В 5/04, 1985. (54) ТЕПЛОГЕН ЕРАТОР (57) Изобретение может быть использовано в бытовых отопительных установках. Цель изобретения — повышение экономичности путем увеличения полноты сгорания топлива. В корпусе 1 установлена вертикальная перегородка 3, отделяющая камеру 2 сгорания от камеры 4 дожигания и перфорированные трубы 5, образующие колосниковую

Изобретение относится к тепловым ге-. нераторам малой мощности, работающим на твердом топливе, и предназначено преимущественно для использования в бытовых отопительных установках.

Известны телпогенераторы, содержащие корпус, разделенный перегородкой на газоход и топочную камеру, снабженную колосниковой решеткой (1), Недостатком известного теплогенератора является низкая экономичность, Наиболее близким техническим решением к предлагаемому является теплогенератор, содержащий корпус с камерой сгорания, отделенной вертикальной перегородкой от камеры дожигания, и с колосниковой решеткой, образованной перфорированными трубами (2). решетку. Трубы 5 установлены с пересечением плоскости перегородки 3 и заведены в камеру 4 дожигания. Нижний торец перегородки 3 может быть расположен ниже уровня теплогенератора топливо горит на колосниковой решетке, в трубы 5 которой подается воздух, истекающий затем в камеру 2 сгорания как первичный и в камеру 4 дожигания как вторичный.. Образующиеся в камере сгорания продукты газификации, летучие компоненты топлива и смолы направляются из камеры 2 сгорания через слой топлива в подколосниковое пространство 8 и далее в камеру 4 дожигания, где смешиваются с вторичным воздухом и догорают. Таким образом обеспечивается увеличение полноты сгорания топлива. что повышает 3 экономичность работы телпогенератора. 1. з.п. ф-лы, 1 ил. (Л

Недостатком такого теплогенератора является сложность обеспечения полного сжигания топлива, дожигания летучих и продуктов газификации, что не позволяет увеличить экономичность работы теплогенератора.

Целью изобретения является повышение экономичности путем увеличения полноты сгорания топлива.

В теплогенераторе, содержащем корпус с камерой сгорания, отделенной вертикальной перегородкой от камеры дожигания, и с колосниковой решеткой, образованной перфорированными трубами, трубы колосниковой решетки установлены с пересечением плоскости перегородки и заведены в камеру дожигания. При этом нижний торец перегородки может быть

1746126

Составитель А.Шиков

Техред М.Моргентал

Редактор Т,Зубкова

Корректор E.Ñîëoìèíñêàÿ

Заказ 2383 Тираж Подписное

ВНИИПИ Государственного комитета па изобретениям и открытиям при ГКНТ СССР

113035, Москва, )K-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101. расположен ниже уровня образующих труб колосниковой решетки.

На чертеже схематично изображен теплогенератор, общий вид, Теплогенератор содержит корпус 1 с ка- 5 мерой 2 сгорания, отделенной вертикальной перегородкой 3 от камеры 4 дожигания . ,и с колосниковой решеткой, образованной перфорированными трубами 5. Трубы 5 колосниковой решетки установлены с пересе- 10 чением плоскости перегородки 3 и заведены в камеру 4 дожигания. Нижний торец перегородки 3 может быть расположен ниже уровня образующих труб 5 колосниковой решетки. Корпус 1 снабжен 15 дымоходом 6, загрузочной дверцей 7 и подколосниковым"прострайСтвом 8.

Теплогенератор работает следующим образом, Загруженное в камеру сгорания 1 через 20 дверцу 7 топливо горит на колосниковой решетке, в трубы 5 которой подается воздух, истекающий затем в камеру 2 сгорания как первичный и в камеру 4 дожигания как вторичный. Образующиеся в камере сгорания 25 продукты газификации, летучие компоненты топлива и смолы, направляются иэ камеры 2 сгорания через слой топлива в подколосниковое пространство 8 и далее в камеру 4 дожигания, где смешиваются с вторичным воздухом, догорают и удаляются из корпуса 1 в дымоход 6. Таким образом обеспечивается увеличение полноты сгорания топлива, что повышает экономичность работы теплогенератора, Формула изобретения

1. Теплогенератор, содержащий корпус с камерой сгорания, отделенной вертикальной перегородкой от камеры дожигания и с колосниковой решеткой, образованной перфорированными трубами, о т л и ч а ю щ и йс я тем, что, с целью повышения экономичности путем увеличения полноты сгорания топлива, трубы колосниковой решетки установлены с пересечением плоскости перегородки и заведены в камеру дожигания, 2, Теплогенератор по п.1, о т л и ч à е - . шийся тем, что нижний торец перегородки расположен ниже уровня образующих труб колосниковой решетки,
