Реферат

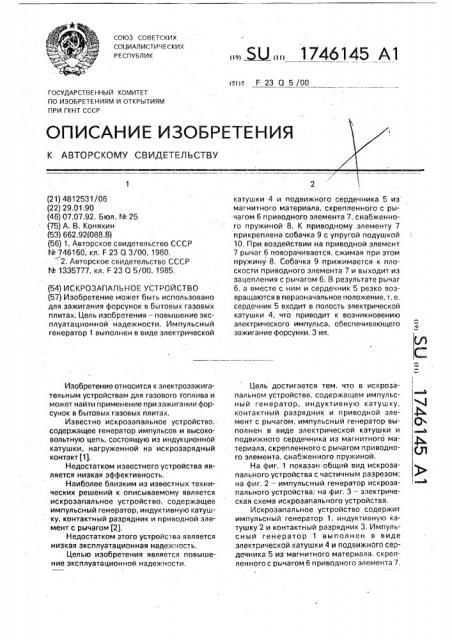

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (s1)s F 23 Q 5 /00

1 ) ) (0w (Ъ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО.ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4812531/06 (22) 29.01,90 (46) 07.07.92. Бюл. ¹ 25 (75) А. В, Коняхин (53) 662,92(088.8) (56) 1. Авторское свидетельство СССР

N 746160, кл, F 23 Q 3/00, 1980.

; 2, Авторское свидетельство СССР

¹ 1335777, кл. F 23 Q 5/00. 1985. (54) ИСКРОЗАПАЛЬНОЕ УСТРОЙСТВО (57) Изобретение может быть использовано для.зажигания форсунок в бытовых газовых плитах. Цель изобретения — повышение эксплуатационной надежности, Импульсный генератор 1 выполнен в виде электрической

Изобретение относится к электрозажигательным устройствам для газового топлива и может найти применение при зажигании форсунок в бытовых газовых плитах.

Известно искрозапальное устройство,содержащее генератор импульсов и высоковольтную цепь, состоящую из индукционной катушки, нагруженной на искрозарядный контакт (1).

Недостатком известного устройства является низкая эффективность.

Наиболее близким из известных технических решений к описываемому является искрозапальное устройство, содержащее импульсный генератор, индуктивную катушку, контактный разрядник и приводной элемент с рычагом (2), Недостатком этого устройства является низкая эксплуатационная надежность, Целью изобретения является повышение эксплуатационной надежности. катушки 4 и подвижного сердечника 5 из магнитного материала, скрепленного с рычагом 6 приводного элемента 7, снабженного пружиной 8. К приводному элементу 7 прикреплена собачка 9 с упругой подушкой 10. При воздействии на приводной элемент

7 рычаг 6 поворачивается, сжимая при этом пружину 8. Собачка 9 прижимается к плоскости приводного элемента 7 и выходит из зацепления с рычагом 6. В результате рычаг

6, а вместе с ним и сердечник 5 резко возвращаются в первоначальное положение, т. е, сердечник 5 входит в полость электрической катушки 4, что приводит к возникновению электрического импульса, обеспечивающего зажигание форсунки. 3 ил.

Цель достигается тем, что в искрозапальном устройстве, содержащем импульсный генератор, индуктивную катушку, контактный разрядник и приводной элемент с рычагом, импульсный генератор выполнен в виде электрической катушки и подвижного сердечника из магнитного материала, скрепленного с рычагом приводного элемента, снабженного пружиной, На фиг. 1 показан общий вид искроэапального устройства с частичным разрезом; на фиг, 2 — импульсный генератор искрозапального устройства: на фиг, 3 — электрическая схема искрозапального устройства, Искрозапальное устройство содержит импульсный генератор 1, индуктивную катушку 2 и контактный разрядник 3. Импульсный генератор 1 выполнен в виде электрической катушки 4 и подвижного сердечника 5 из магнитного материала. скрепленного с рычагом 6 приводного элемента 7.

1746145 снабженного пружиной 8. К приводному элементу 7 прикреплена собачка 9 с упругой подушкой 10, Корпус импульсного генератора 1 снабжен упорным элементом 11 и жестко прикреплен к панели 12 газовой плиты, Искрозапальное устройство работает следующим образом.

При воздействии на приводной элемент

7 рычаг 6 поворачивается, сжимая при этом пружину 8. При приближении собачки 9 к упорному элементу 11 она прижимается к плоскости приводного элемента 7 и выходит из зацепления с рычагом 6, В результате рычаг 6, а вместе с ним и сердечник 5 резко возвращаются в первоначальное положение, т. е, сердечник 5 входит в полость электрической катушки 4.

Электрический импульс с катушки 4, возникающий в результате пересечения магнитным полем ее витков, подается на индуктивную катушку 2 и затем на разряд5 ник 3.

Формула изобретения

Искрозапальное устройство, содержащее импульсный генератор, индуктивную ка10 тушку, контактный разрядник и приводной элемент с рычагом, о т л и ч. а ю щ е е с я тем, что, с целью повышения эксплуатационной надежности, импульсный генератор выполнен в виде электрической катушки и по15 движного сердечника из магнитного материала, скрепленного с рычагом приводного элемента, снабженного пружиной.
