Консистомер
Иллюстрации
Реферат
Изобретение относится к измерительной технике и предназначено для определения содержания твердой составляющей в пульпе, транспортируемой по трубопроводу . Консистомер содержит измерительный патрубок, измерительные и компенсационные электроды. Измерительные электроды расположены на прямой, составляющей угол а 12-30° с вертикалью, а компенсационные электроды находятся на прямых, составляющих с вертикалью угол ft 10-15°. 1 з.п.ф-лы, 3 ил.

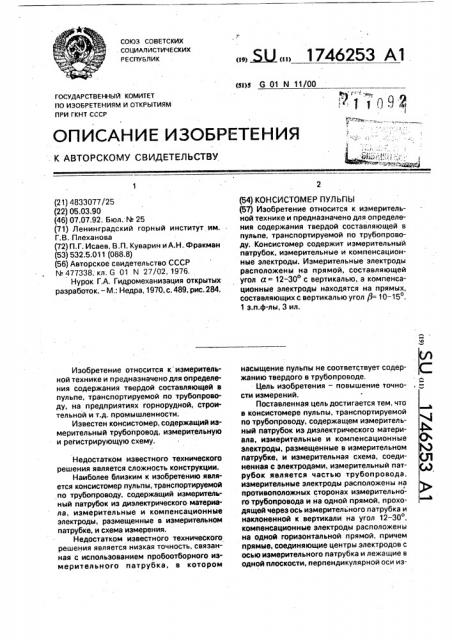

Ъ ((9) (I I) СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (sI)s 6 01 N 11/00
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР 17092
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4833077/25 (22) 05,03.90 (46) 07.07.92, Бюл. № 25 (71) Ленинградский горный институт им.
Г.В. Плеханова (72) П.Г. Исаев, B,Ï. Куварин и А.M.. Фракман (53) 532.5.011 (088.8) (56) Авторское свидетельство СССР
¹ 477338, кл. G 01 N 27/02, 1976, Нурок Г.А. Гидромеханизация открытых разработок. — M.: Недра, 1970,с,489,рис.284.
Изобретение относится к измерительной технике и предназначено для определения содержания твердой составляющей в пульпе, транспортируемой по трубопроводу, на предприятиях горнорудной, строительной и т.д. промышленности.
Известен консистомер, содержащий измерительный трубопровод, измерительную и регистрирующую схему.
Недостатком известного технического решения является сложность конструкции.
Наиболее близким к изобретению является консистомер пульпы, транспортируемой по трубопроводу, содержащий измерительный патрубок из диэлектрического материала, измерительные и компенсационные электроды, размещенные в измерительном патрубке, и схема измерения.
Недостатком известного технического решения является низкая точность, связанная с использованием пробоотборного измерительного патрубка, в котором (54) КОНСИСТОМЕР ПУЛЬПЫ (57) Изобретение относится к измерительной технике и предназначено для определения содержания твердой составляющей в пульпе, транспортируемой по трубопроводу. Консистомер содержит измерительный патрубок, измерительные и компенсационные электроды. Измерительные электроды расположены на прямой, составляющей угол ((- 12-30 с вертикалью, а компенсационные электроды находятся на прямых, составляющих с вертикалью угол j3= 10-150.
1 з.п.ф-лы, 3 ил. насыщение пульпы не соответствует содержанию твердого в трубопроводе, Цель изобретения — повышение точности измерений, Поставленная цель достигается тем, что в консистомере пульпы, транспортируемой по трубопроводу, содержащем измерительный патрубок из диэлектрического материала, измерительные и компенсационные электроды, размещенные в измерительном патрубке, и измерительная схема, соединенная с электродами, измерительный патрубок является частью трубопровода, измерительные электроды расположены на противоположных сторонах измерительного трубопровода и на одной прямой, проходящей через ось измерительного патрубка и наклоненной к вертикали на угол 12-30, компенсационные электроды расположены на одной горизонтальной прямой, причем прямые, соединяющие центры электродов с осью измерительного патрубка и лежащие в одной плоскости, перпендикулярной оси из1746253 мерительного патрубка, образуют углы 1015 с вертикалью, а измерительная схема выполнена в виде моста, к плечам которого подключены измерительные и компенсационные электроды, протяженность электродов вдоль оси измерительного патрубка составляет 0,4-0,6 от внутреннего диаметра измерительного патрубка.
На фиг. 1 показан измерительный патрубок; на фиг. 2 — схема расположения элек10 тродов по окружности измерительного патрубка; на фиг. 3 — представлена измерительная схема.
Консистомер содержит измерительный патрубок 1, являющийся частью трубопровода пульпы, из диэлектрического материала, измерительные 2 и компенсационные 3 электроды. Измерительные электроды рас15 положены на противоположных сторонах
20 измерительного трубопровода и на одной прямой, проходящей через ось измерительного патрубка и наклоненной к вертикали на угол а- 12-30, компенсационные электроды расположены на одной горизонтальной прямой, причем прямые, соединяющие ценгде d — внутренний диаметр измерительного патрубка. Измерительная схема 4 выполнена в виде моста, к плечам которого подключены измерительные 2 и компенсационные
3 электроды с межэлектродным электрическим сопротивлением Яэлг и Rsn3. Измерительная схема содержит показывающий прибор 5.
Консистомер работает следующим образом.
Предварительно осуществляют балансировку моста измерительной схемы 4 при транспортировке чистой воды, т.е. установ35
40 ку нуля шкалы показывающего прибора 5 при помощи потенциометра Rz, Затем пропускают через трубопровод исследуемую пульпу. Отклонение стрелки показывающего прибора 5 пропорциональтры электродов с осью измерительного патрубка и лежащие в одной плоскости, перпендикулярной оси измерительного патрубка, образуют углы 10-15 с вертикалью.
Протяженность электродов вдоль оси изме- 30 рительного патрубка составляет! =(0,4-0,6)d, но консистенции частиц твердого, содержащихся в гидросмеси, так как измерительные и компенсационные электроды 3 включены в противоположные плечи мостовой схемы, что автоматически компенсирует изменения физико-химических свойств несущей среды. При этом выбор величины p= 10-15 исключает ложные показания, связанные с возможностью образования воздушного пространства в верхней части трубопровода, а расположение измерительных элект-. родов 2 под углом а = 12 — 30 исключает влияние воздуха в верхней части трубопровода и отложений частиц твердого в нижней его части. Для обеспечения необходимого разрешения и чувствительности оптимальная длина электродов составляет (0,4 — 0,6)d, Формула изобретения .1. Консистомер пульпы, транспортируемой по трубопроводу, содержащий измерительный патрубок из диэлектрического материала, измерительные и компенсационные электроды, размещенные в измерительном патрубке, и измерительную схему, соединенную с электродами, о т л и ч а юшийся тем, что, с целью повышения точности измерений, измерительный патрубок выполнен как часть трубопровода, измерительные электроды расположены на противоположных сторонах измерительного патрубка и на одной прямой, проходящей . через ось измерительного патрубка и наклоненной к вертикали на угол 12 — 30, компенсационные электроды расположены на одной горизонтальной прямой, причем прямые, соединяющие центры электродов с осью измерительного патрубка и лежащие в одной плоскости, перпендикулярной к оси измерительного патрубка, образуют угол
10-15 вертикально, а измерительная схема выполнена в виде моста, к плечам которого подключены измерительные и компенсационные электроды.
2. Консистомерпоп.1,отл ичающи йс я тем, что протяженность электродов вдоль оси измерительного патрубка составляет 0,4-0,5 внутреннего диаметра измерительного пат рубка.
1746253
1746253
Составитель И.Павленко
Техред М.Моргентал Корректор О,Кравцова
Редактор Н.Лазаренко
Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
Заказ 2389 Тираж Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035, Москва, Ж-35, Раушская наб., 4/5
