Устройство для обработки жидких сред оптическим излучением

Устройство для обработки жидких сред оптическим излучением

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для обеззараживания жидкости источниками бактерицидных лучей. Целью изобретения является упрощение устройства, повышение эффективности обработки жидкости при одновременной ее аэрации. Устройство содержит источник излучения 1 преимущественно в кварцевых плафонах, расположенные равномерно по окружности, в центре которой установлен входной канал 2 жидкости, снабженный форсункой 3. Форсунка 3 может быть выполнена составной с конусообразным раструбом 4 в ее верхней части. Сборный лоток 5 жидкости, выполненный в виде кольца, расположен по периферии области расположения источников излучения 1. Вся конструкция расположена в камере 6 и имеет выходной канал 1. 2 ил.

„„. Ж „„1747010 А 1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 А 23 L 3/28

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21). 4846443/13 (22) 02.0?.90 (46) 15.07.92. бюл. М 26 (71) Научно-производственное объединение

"Астрофизика" (72) В, Н, Волков, А, Н. Голышков, Л. M. Женевская и И. Л. Чистый (53) 664.036(088.8) (56) Авторское свидетельство СССР

М 276813, кл. С 02 F 3/00, 1969.

Патент США N 1005757, кл. А 23 L3/26, 1981. (54) УСТРОЙСТВО ДЛЯ ОБРАБО, КИ ЖИДКИХ СРЕД ОПТИЧЕСКИМ ИЗЛУЧЕНИЕМ

{57) Изобретение относится к устройствам для обеззараживания жидкости источниками бактерицидных лучей. Целью изобретения является упрощение устройства, повышение эффективности обработки жидкости при.одновременной ее аэрации. Устройство содержит источник излучения 1 преимущественно в кварцевых плафонах, расположенные равномерно по окружности, в центре которой установлен входной канал 2 жидкости, снабженный форсункой 3. Форсунка 3 может быть выполнена составной с конусообразным раструбом 4 в ее верхней части. Сборный лоток 5 жидкости, выполненный в виде кольца, расположен по периферии области расположения источников излучения 1. Вся конструкция расположена в камере 6 и имеет выходной канал 1, 2 ил.

1747010

Изобретение относится к устройствам для обеззараживания жидких сред источниками бактеоицидных лучей.

Известны устройства, в которых проточный лоток с горизонтально расположенными над ним источникам УФ-лучей снабжен укрепленным над ним кожухом.

Недостаток таких устройств — не эффективное использование световой энергии

УФ-лучей.

Наиболее близким к предлагаемому является устройство, содержащее равномерно расположенные источники УФ-света, окруженные многоцветной камерой с профилированной поверхностью ее стенок, по которым в зоне облучения стекает вода, Недостатками такого устройства являются громоздкая конструкция камеры, недостаточно эффективное использование световой энергии УФ-источников, сложное обеспечение подвода потока, стекающего вниз по стенкам камеры,(горизонтальное сечение потока, стекающего по внешней стенке внутренней составляющей конструкции камеры, имеет звезды; горизонтальное сечение потока, стекающего по внутренней стенке внешней составляющей конструкции камеры, имеет ромашки с и лепестками, где и — число источников УФ), Цель изобретения — упрощение конструкции, а также повышение эффективности обработки жидкости при одновременной ее аэрации.

Поставленная цель достигается тем, что устройство, содержащее цилиндрическую камеру с равномерно установленными в ней источниками излучения, сборный лоток, а также входной и выходной каналы для жидкости, снабжено форсун кой, установленной на входном канале, камера выполнена ввиде вертикального цилиндра с зкранирующей внутренней поверхностью, а сборный лоток имеет вид желобообразного кольца, размещенного вдоль стенки камеры в нижней ее части, и соединен с выходным каналом, причем источники излучения установлены по окружности относительно оси цилиндрической камеры в зазоре между сборным лотком и входным каналом.

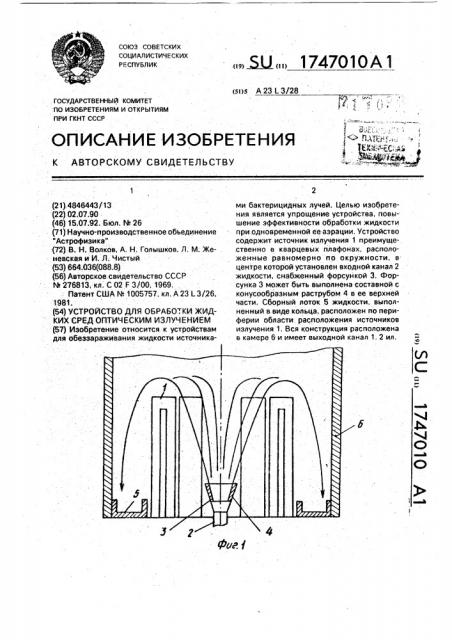

На фиг. 1 показано устройство, разрез; на фиг. 2 — то же, вид сверху.

Устройство содержит источники 1 излучения, преимущественно в кварцевых плафонах, расположенных равномерно по окружности, в центре которой уетановлен

35 Формула изобретения

Устройство для обработки жидких сред линдрическую камеру с равномерно установленными в ней источниками излучения, 40 сборный лоток, а также входной и выходной каналы для жидкости, о т л и ч а ю щ е е с я тем, что, с целью упрощения, а также вовышения эффективности обработки жидкости при одновременной ее аэрации, оно снаб50

5

30 входной канал 2 жидкости; снабженный форсункой 3 (она может быть выполнена составной с конусообразным раструбом 4 в ее верхней части), Сборный лоток 5 жидкости, выполненный в виде кольца, расположен по периферии области расположения источников 1 излучения. Вся конструкция устройства расположена в камере 6 и имеет выходной канал 7.

Устройство работает следующим образом.

После включения источников 1 излучения (УФ) жидкость под давлением подается по входному каналу 2 к форсунке 3, которая формирует дугообразные струи воды. Подвергшаяся обработке бактерицидным излучением вода попадает в сборный поток 5 и далее — в выходной канал 7. Камера 6, в которой размещена вся конструкция, служит не только экраном, но и, будучи способной отражать оптическое излучение, обеспечивает возвращение энергии излучения с периферии устройства вновь к потокам жидкости.

Кроме того, что вода в устройстве подвергается воздействию бактерицидного

УФ-излучения, имеет место дополнительный эффект аэрации жидкости, а также ее озонирование (озон образуется под действием УФ-лучей на кислород воздуха, в котором перемещаются струи и капли жидкости), оптическим излучением, содержащее цижено форсункой, установленной на входном канале, камера выполнена в виде вертикального полого цилиндра с экранирующей внутренней поверхностью, а сборный лоток имеет вид желобообраэного кольца, размещенного вдоль стенки камеры в нижней ее части и соединен с выходным каналом, причем источники излучения установлены по окружности относительно оси цилиндрической. камеры в зазоре между сборным лотком и входным каналом, 1747010

ФьГ. 2

Составитель Л.Женевская

Техред M.Моргентал Корректор И, Мусха

Редактор M.Öèòêèíà

Производственно-издательский комбинат "Патент". г. Ужгород, ул.Гагарина, 101

Заказ 2450 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб,. 4/5
