ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4869379/26 (22) 01.10.90 (46) 15.07.92, Бюл, М 26 (71) Всесоюзный научно-исследовательский и проектно-конструкторский институт микробиологических производств (72) M.В,Павловский; В.В.Антипов, В.А.Лазарь и Н.С.Агафонова (63) 86.023 (088.8) (56) Авторское свидетельство СССР
N- 682491, кл. В 01 J 8/10, 1975.
Авторское свидетельство СССР
М 223775, кл. В 01 J 19/18, 1967. (54) РЕАКТОР (57) Использование: изобретение относится к устройствам для осуществления реакций по тиру "твердое — жидкость". в частности к реакторам для осуществления непрерывного гидролиза растительного сырья. Сущность изобретения: реактор снабжен механизмом возбуждения колебаний конусного подпружиненного упора 10. Этот механизм содержит кольцевой магнитопровод 7 и соленоид 8, установленные коаксиально на кольцевой пластине 6, и кольцевой магнитопровод 12 с соленоидом 13, установленными коаксиально на упоре 10. 2 з.п. ф-лы, 1 ил, 1747140

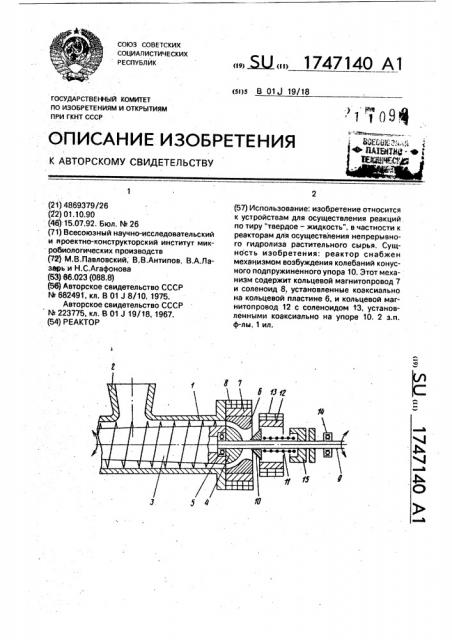

Изобретение относится к устройствам вторая пара — коаксиально конусному поддля осуществления реакций по типу "твер- пружиненному упору, дое — жидкость" и может быть использовано Кроме этого, реактор снабжен источнив химической, пищевой, микробиологиче- ком импульсного электрического тока, свяской и других отраслях промышленности, 5 эанным с соленоидами. например, для проведения непрерывного На чертеже схематично изображен гидролиза растительного сырья, предлагаемый реактор.
Известно устройство для непрерывного Реактор содержит горизонтальный коргидролиза растительного сырья, содержа- пус 1 с загрузочным патрубком 2, внутри щего горизонтальный корпус с крышкой, 10 которогоустановленшнековыйпитатель3с шнековый питатель. рабочую головку, вы- оформляющей насадкой 4 сферической полненную в виде двух усеченных конусов, формы, установленной в шарикоподшипнисоединенных, большими основаниями, и ус- ковой опоре 5, выполненную из диэлектрика тановленную непосредственно на валу шне - кольцевую пластину 6, установленную с закового питателя, и мундштук, 15 зором соосно с оформляющей насадкой 4, Однако данный реактор обладает ниэ- кольцевой магнитопровод 7 и соленоид 8, кой производительностью по выходу конеч- установленные коаксиально на кольцевой ного продукта в связи с низкой степенью пластине 6. На валу9шнекового питателя 3 механохимической деструкции сырья. на выходе реактора установлен конусообНаиболее близким по технической сущ- 20 разный упор 10 с пружиной 11, коаксиально, ости к предлагаемому являетсяустройство которому установлены кольцевой магнито 1я гидролиэа растительного сырья, содер- провод 12 и соленоид 13, Вал 9 установлен жащее горизонтальный корпус с загрузоч- в шарикоподшипниковой опоре 14, а пружиным патрубком, шнековый питатель с на 11 — в опоре 15. оформляющей насадкой сферической фор- 25 Магнитопроводы 12 и 7 и соленоиды 8 и мы, кольцевую пластину, установленную с 13 служат механизмом возбуждения колебазазором соосно с насадкой, и конусный под- ний конусообразного подпружиненного пружиненный упор, установленный на од- упора 10. ном валу со шнековым питателем на выходе Кроме этого, реактор содержит источ30 ник импульсного электрического тока (не
Однако известный реактор не обеспечи- показан), вает полного выхода конечного продукта в . Реактор работает следующим образом. связи с уплотнением смеси сырья и катали- Смесь измельченного растительного затора,чтоприводиткухудшениюконтакта сырья с катализатором (серной кислотой) сырья с катализатором и снижению степени 35 подают в корпус 1 через загрузочный патрумеханохимической деструкции сырья. бок 2. С помощью шнекового питателя 3
Целью изобретения является обеспече- смесь подается в зазор между оформляюние более полного выхода конечного про- щей насадкой 4 и кольцевой пластиной 6. дукта за счет интенсификации Шнековый питатель 3 и конусообразный контактирования сырья с катализатором и 40 подпружиненный упор 10 вращаются в проповышение степени механохимической де- тивоположных направлениях. С помощью механизма возбуждения колебаний конусоУкаэанная цель достигается тем, что ре- образный подпружиненный упор 10 соверактор, содержащий горизонтальный корпус шает возвратно-поступательные с загрузочным патрубком, шнековый пита- 45 перемещения (колебания) вдоль вала 9, зательсоформляющей насадкой сферической крывая и открывая выход. реактора, При эаформы, расположенный внутри корпуса, крытии выхода реактора давление в зазоре кольцевую плаСтину, установленную с зазо- между оформляющей насадкой 4 и кольцером сооснос оформляющей насадкой, и ко- вой пластиной 6 резко возрастает, а при нусный подпружиненный упор, 50 открытии резко падает. Таким образом, на закрепленный на одном валу со шнековым смесь оказывается попеременное воздейстпитателем на выходе реактора, снабжен ме- вие повышенным давлением и разрежениханизмом возбуждения колебаний конусно- ем смеси. го подпружинейного упора, при этом Во время передвижения шнековым пикольцевая пластина выполнена из диалект- 55 тателем 3 достигается механохимическаая деструкция сырья, что способствует выходу
Механизм возбуждения колебаний вы- сахаров. Благодаря попеременномувоздейполнен в виде кольцевых магнитопроводов ствию на смесь давления и разрежения и соленоидов, одна пара которых установле- обеспечиваются более высокие по сравнена коаксиально на кольцевой пластине, а нию с прототипом степень механохимиче1747140
Корректор Н.РЬвская
Составитель В.Антипов
Техред М,Моргентал
Редактор А.Лежнина
Заказ 2456 Тираж - Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035. Москва, Ж-35. Раушская наб., 4/5
Производственно-издательский комбинат "Патент, г. Ужгород, ул.Гагарина, 101 ской деструкции сырья и интенсификация контактирования сырья с катализатором (серной кислотой), что способствует более полному выходу конечного продукта (сахаров). 5
Конусообразный подпружиненный упор 10 совершает колебательные.движения при попеременном пропускании по соленоидам 8 и 13 импульсного электрического тока, При прохождении тока 10 по соленоиду 13 в токопроводящем упоре 10 возникают токи Фуко, магнитное поле которых взаимодействует с магнитным полем соленоида 13, в результате чего. упор 10 перемещается в сторону корпуса 1 и умень- 15 шает выходное сечение корпуса. В этот момент в зазоре между оформляющей насадкой и кольцевой пластиной 6 повышается давление и смесь сжимается, Затем импульсный электрический ток 20 подается на соленоид 8 и отключается соленоид 13. Взаимодействием магнитного поля упора 10 и магнитного поля соленоида 8 приводит к перемещению упора в сторону от корпуса 1 и выходное отверстие реактора 25 расширяется. В этот момент давление в зазоре резко падает до атмосферного. Пооче-, редное подсоединение источника импульсного тока к соленоидам 8 и 13 может быть осуществлено подпружиненными кон- 30 тактными выключателями, установленными по ходу движения упора 10 (не показаны).
Кольцевая пластина выполнена из диэлектрика с целью увеличения сцепления обоих магнитных потоков.
Формула изобретения
1. Реактор, содержащий горизонтальный корпус с загрузочным патрубком, шнековый питатель с оформляющей насадкой сферической формы, расположенный внутри корпуса, кольцевую пластину, установленную с зазором соосно с оформляющей насадкой, и конусный подпружиненный упор, закрепленный на одном валу со шнековым питателем на выходе реактора, о т л ич а ю шийся тем, что, с целью обеспечения более полного выхода конечного продукта за счет интенсификации контактирования сырья с катализатором и повышения степени механомеханической деструкции, реактор снабжен механизмом возбуждения колебаний конусного подпружиненного упора.
2. Реактор по п.1. отл и ча ю щий с я тем, что, механизм возбуждения колебаний конусного подпружиненного упора выполнен в виде кольцевых магнитопроводов и соленоидов, одна пара которых установлена коаксиально на кольцевой пластине, а другая пара — коаксиально конусному подпружиненному упору.
