Реферат

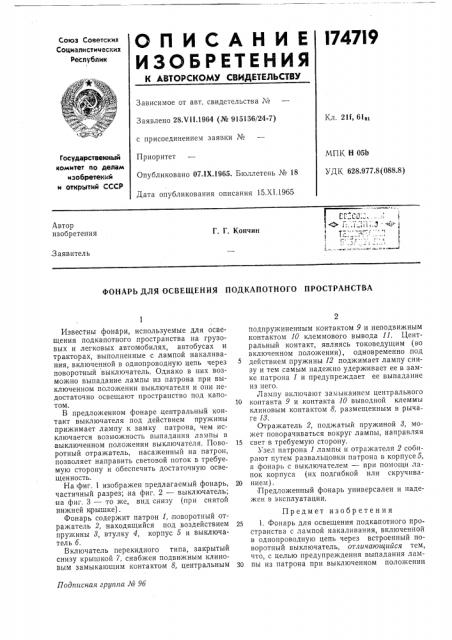

l747I9

СПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 28Х11.1964 (№ 915136/24-7) с присоединением заявки №

Приоритет

Опубликовано 07.1Х.1965. Бюллетень № 18

Дата опубликования описания 15.Х1.1965

Кл. 21f 61е

МПК Н 05b

УДК 628.977.8(088.8) Государствеииый комитет по делам изобретекий и открьпий СССР

Автор изобретения

Г. Г. Кончин.Заявитель

ФОНАРЬ ДЛЯ ОСВЕЩЕНИЯ ПОДКАПОТНОГО ПРОСТРАНСТВА

Подписная группа Л3 9б

Известны фонари, используемые для освещения подкапотного пространства на грузовых и легковых автомобилях, автобусах и тракторах, выполненные с лампой накаливания, включенной в однопроводную цепь через поворотный выключатель. Однако в них возможно выпадание лампы из патрона при выключенном положении выключателя и они недостаточно освещают пространство под капотом.

В предложенном фонаре, центральный контакт выключателя под действием пружины прижимает лампу к замку патрона, чем исключается возможность выпадания лампы в выключенном положении выключателя. Поворотный отражатель, насаженный на патрон, позволяет направить световой поток в требуемую сторону и обеспечить достаточную освещенность.

На фиг. 1 изображен предлагаемый фонарь, частичный разрез; на фиг. 2 — выключатель; на фиг. 3 — то же, вид снизу (при снятой нижней крышке).

Фонарь содержит патрон 1, поворотный отражатель 2, находящийся под воздействием пружины 8, втулку 4, корпус 5 и выключатель б.

Включатель перекидного типа, закрытый снизу крышкой 7, снабжен подвижным клиновым замыкающим контактом 8, центральным подпружиненным контактом 9 и неподвижным контактом 10 клеммового вывода 11. Центральный контакт, являясь токоведущим (во включенном положении), одновременно под действием пружины 12 поджимает лампу снизу и тем самым надежно удерживает ее в замке патрона 1 и предупреждает ее выпадание из него.

Лампу включают замыканием центрального

10 контакта 9 и контакта 10 выводной клеммы клиновым контактом 8, размещенным в рычаге 18.

Отражатель 2, поджатый пружиной 8, может поворачиваться вокруг лампы, направляя

15 свет в требуемую сторону.

Узел патрона 1 лампы и отражателя 2 собирают путем развальцовки патрона в корпусе5, а фонарь с выключателем — при помощи лапок корпуса (их подгибкой или скручива20 нием) .

Предложенный фонарь универсален и надежен в эксплуатации.

Предмет изобретения

25 1. Фонарь для освещения подкапотного пространства с лампой накаливания, включенной в однопроводную цепь через встроенный поворотный выключатель, отличающийся тем, что, с целью предупреждения выпадания лам30 пы из патрона при выключенном положении

174719

4>le. 1

Фиг.,=

Составитель Л. Сольц

Редактор И. Джарагетти Текред T. П. Курилко Корректор Ф. П. Киреева

Заказ 2948/6 Тира>к 1150 Формат бум. 60X90 /8 Объем 0,16 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4.

Типография, пр. Сапунова, д. 2. выключателя, центральный контакт последнего под действием пружины прижимает лампу к замку патрона.

2. Фонарь по п. 1, отличающийся тем, что на патрон насажен поворотный поджатый пружиной отражатель,
