Реферат



Изобретение относится к ручным инструментам . Целью изобретения является упрощение конструкции и расширение эксплуатационных возможностей за счет использования для монтажа винтов разномерных и с различной формой головки. Втулка 4 с упругим захватом 5 перемещается вдоль стержня 2 так. чтобы паз 6 оказался ниже лезвия 3. В паз 6 вставляется винт 1. а за втулку 4 упругий захват 5 с винтом 1 перемещается вдоль стержня 2 до контакта головки винта 1 лезвием 3. 3 ил.

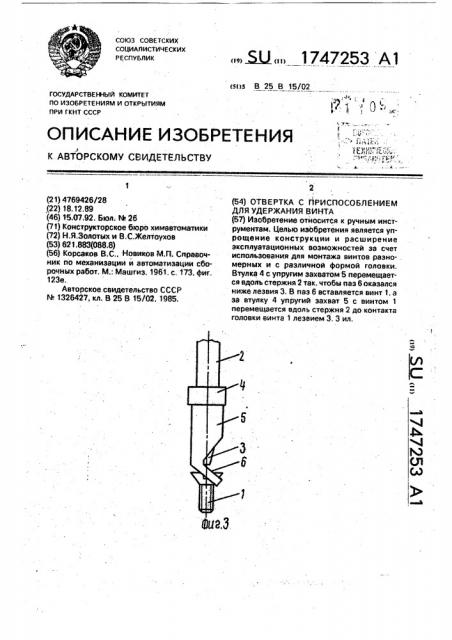

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (Я)з В 25 В 15/О2 (9 1,, P :»,„.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4769426/28 (22) 18. 12,89 (46) 15,67.92. Бюл; t4 26 (71) Конструкторское бк>ро химавтоматики (72) Н.Я.Золотых и В.С.Желтоухов (53) 621.883(088.8) (56) Корсаков B,C., Новиков М.П. Справоч.ник по механизации и автоматизации сборочных работ, M.: Уаагиз, 1961. с. 173, фиг.

123е.

Авторское. свидетельство СССР

N. 1326427, кл. В 25 В 15/02, 1985,,, Ж„„1747253 А1

2 (54) ОТВЕРТКА С ПРИСПОСОБЛЕНИЕМ

ДЛЯ УДЕРЖАНИЯ ВИНТА (57) Изобретение относится к ручным инструментам. Целью изобретения является упрощение конструкции и расширение эксплуатационных возможностей за счет использования для монтажа винтов разно- . мерных и с различной формой головки.

Втулка 4 с упругим захватом 5 перемещается вдоль стержня 2 так, чтобы паз 6 оказался ниже лезвия 3, В паз 6 вставляется винт 1. а за втулку 4 упругий захват 5 с винтом 1 перемещается вдоль стержня 2 до контакта головки винта 1 лезвием 3, 3 ил.

1747253

Изобретение относится к ручным инструментам и может быть использовано при работах, связанных с установкой винтов в труднодоступных местах.

Известно устройство для удержания 5 винтов с цилиндрической головкой. На лезвие головки надевается резиновая трубка, Винт шлицем устанавливается на лезвие и удерживается на нем выступающей частью трубки. 10

Наиболее близким по технической сущности к предлагаемому является отвертка с приспособлением для удержания винта, содержащая втулку с упругим захватом.

Недостатком такой отвертки является .15 узость эксплуатационных возможностей и сложность изготовления.

Целью изобретения является упрощение конструкции и расширение эксплуатационных возможностей за счет исполь- 20 зования ее для монтажа винтов, раэномерных и с различной формы головки, Поставленная цель достигается тем, что в отвертке с приспособлением для удержания винта, содержаЩей втулку с упругим 25 захватом, захват выполнен в виде трубки с пазом на боковой поверхности для взаимодействия с головкой винта.

На фиг. 1 схематична показана отвертка 30 с приспособлением для удержания винта: на фиг, 2 — момент взаимодействия приспособления с; на фиг. 3 — момент освобождения головки винта от приспособления.

Отвертка с приспособлением для удержания винта 1 содержит стержень 2 отвертки с лезвием 3. На стержне 2 установлена втулка 4 с упругим захватом 5. Упругий захват 5 выполнен в виде трубки с пазом 6 на боковой поверхности для взаимодействия с головкой винта 1.

Отверткой работают следующим образом, Перед работой втулка 4 с упругим захватом 5 перемещается вдоль стержня 2 отвертки так, чтобы паз б сказался ниже лезвия 3, В паз 6 вставляется винт 1, а за втулку 4— упругий захват 5 с винтом 1 и перемещается вдоль стержня 2 до контакта головки винта

1 с лезвием 3.

Чтобы освободить отвертку после монтажа винта 1, необходимо несколько откло- . нить отвертку в сторону.

Переместив втулку 4 с упругим захватом

5 выше лезвия 3, можно работать как обычной отверткой.

Формула изобретения

Отвертка с приспособлением для удержания винта, содержащая втулку с упругим захватом, о тл и ч аю ща я с я тем, что, с целью упрощения конструкции и расширения эксплуатационных воэможностей. за-. хват выполнен в виде трубки с пазом на боковой поверхности для взаимодействия с головкой винта.

1747253

Составитель <,,Золотых

Техред М,Мофгентал Корректор М.Пожо

Редактор Ю.Середа

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 2461 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5
