Реферат



l74742

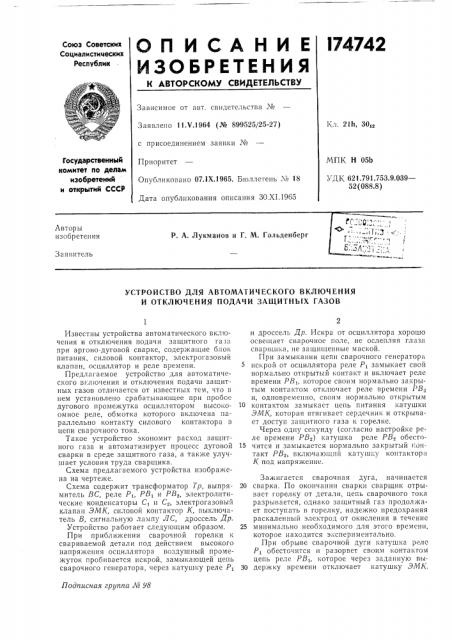

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства №

Заявлено 11.V.1964 (№ 899525/25-27) Кл. 21h, 301г с присоединением заявки №

Государственный комитет по делам изобретений и открытий СССР

МПК Н 05b

Приор итет

Опубликовано 07.1Х.1965. Бюллетень ¹ 18

Дата опубликования описания ЗО.XI.19б5

УДК 621.791.753.9.039—

52 (088.8) ГГц. е

Е„

„.оЛ j .".

Авторы изобретения

Р. А, Лукманов и Г. М. Гольденберг

Заявитель

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО ВКЛЮЧЕНИЯ

И ОТКЛЮЧЕНИЯ ПОДАЧИ ЗАЩИТНЫХ ГАЗОВ

Подписная группа X 98

Известны устройства автоматического включения и отключения подачи защитного гага при аргоно-дуговой сварке, содержащие блок питания, силовой контактор, электрогазовый клапан, осциллятор и реле времени.

Предлагаемое устройство для автоматического включения и отключения подачи защитных газов отличается от известных тем, что в нем установлено срабатывающее при пробое дугового промежутка осциллятором высокоомное реле, обмотка которого включена параллельно контакту силового контактора в цепи сварочного тока.

Такое устройство экономит расход защитного газа и автоматизирует процесс дуговой сварки в среде защитного газа, а также улучшает условия труда сварщика.

Схема предлагаемого устройства изображена на чертеже.

Схема содержит трансформатор Тр, выпрямитель ВС, реле P„PB, и РВ, электролитические конденсаторы С, и С,, электрогазовый клапан ЗМК, силовой контактор К, выключатель В, сигнальную лампу ЛС, дроссель Др.

Устройство раоотает следующим образом.

При приближении сварочной горелки к свариваемой детали под действием высокого напрян(ения осциллятора воздушный промежуток пробивается искрой, замыкающей цепь сварочного генератора, через катушку реле Р, и дроссель Др. Искра от осциллятора хорошо освещает сварочное поле, не ослепляя глаза сварщика, не защищенные маской.

При замыкании цепи сварочного генератора искрой от осциллятора реле Р, замыкает свой нормально открытый контакт и включает реле времени РВ,, которое своим нормально закрытым контактом отключает реле времени РВ, и, одновременно, своим нормально открытым

10 1(онта1(том замыкает цепь питания катушки

ЗМК, которая втягивает сердечник и открывает доступ защитного газа к горелке.

Через одну секунду (согласно настройке реле времени РВ ) катушка реле РВ обесто15 чится и замыкается нормально закрытый контакт РВ, включающий катушку контактора

К под напряжение.

Зажигается сварочная дуга, начинается

20 сварка. По окончании сварки сварщик отрывает горелку от детали, цепь сварочного тока разрывается, однако защитный газ продолжает поступать в горелку, надежно предохраняя раскаленный электрод от окисления в течение

25 минимально необходимого для этого времени, которое находится экспериментально.

При обрыве сварочной дуги катушка реле

Р, обесточится и разорвет своим контактом цепь реле РВ,, которое через заданную вы30 держку времени отключает катушку ЗМК, i74742

Подача защитного газа в горелку прекращается.

Выключатель В служит для включения 9ИК при отсутствии сварочного тока.

Предмет изобретен и я

Устройство для автоматического включения и отключения подачи защитных газов, преимущественно при аргоно-дуговой сварке, содержащее блок питания, силовой контактор, P./ Юф Ф г у ,— — —

От генерппора "11 1

P) С

L 1 — — — — - ктду, Составитель E. Белов

Редактор T. В. Данилова Техред Т. П. Курилко Коррекзор Л. В. Тюняеви

Заказ 3375/!7 Тираж 1675 Формат бум. 60;",90 /8 Объем 0,13 изд, л. Цена 5 коп, L1,ÍÈÈÏÈ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д, 4

Типография, пр. Сапунова, 2

% 11

1

1! др 1 -- --111

11 -,—

Осцимяглор ОСПЗ-1 электрогазовый клапан, осциллятор, рел. времени, отличающееся тем, что, с целью автоматизации процесса дуговой сварки в среде защитного газа, экономии расхода защитного газа и улучшения условий труда сварщика, в нем установлено срабатывающее при пробое дугового промежутка осциллятором высокоомное реле, обмотка которого включена параллельно контакту силового контактора в

10 цепи сварочного тока.
