Способ намотки равнодлинных паковок на многоместной текстильной машине

Способ намотки равнодлинных паковок на многоместной текстильной машине

Иллюстрации

Показать все

Реферат



Использование1 в текстильной промышленности , а именно для наматывания равнодлинных паковок на прядильных и мотальных машинах. Сущность изобретения: способ позволяет наматывать партию равнодлинных паковок с контрольной паковкой для получения равнодлинных паковок на последующих операциях. Наматывание контрольной паковки и партии паковок осуществляют независимо по двум, например, счетчикам. На отстающих паковках выполняют метки, по которым эти паковки выбраковываются из данной партии Контрольная паковка служит только для контроля сопряженности в длине нити на последующих операциях перематывания

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

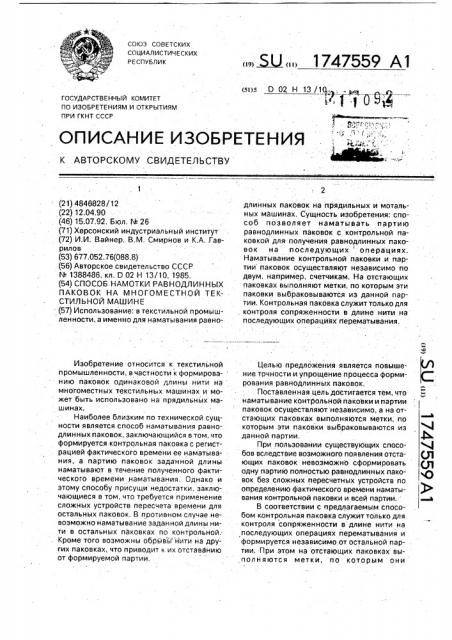

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

P.,Г..а,, +C.sÉ;s,.-. н " .г

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4846828/12 (22) 12,04,90 (46) 15.07,92, Бюл. N 26 (71) Херсонский индустриальный институт (72) И.И. Вайнер, В.М. Смирнов и К.А..Гаврилов (53) 677.052.76(088.8) (56) Авторское свидетельство СССР

¹ 1388486, кл. О 02 Н 13/10, 1985, (54) СПОСОБ НАМОТКИ РАВНОДЛИННЫХ

ПАКОВОК НА МНОГОМЕСТНОЙ ТЕКСТИЛЬНОЙ МАШИНЕ (57) Использование: в текстильной промышленности, а именно для наматывания равноИзобретение относится к текстильной промышленности, в частности к формированию паковок одинаковой длины нити на многоместных текстильнь х машинах и может быть использовано на прядильных машинах, Наиболее близким по технической сущности является способ наматывания равнодлинных паковок, заключающийся в том, что формируется контрольная паковка с регистрацией фактического времени ее наматывания, а партию паковок заданной длины наматывают в течение полученного фактического времени, наматывания, Однако и этому способу присущи недостатки, заключающиеся в том, что требуется применение сложных устройств пересчета времени для остальных паковок. В противном случае невозможно наматывание заданной длины нити в остальных паковках по контрольной.. . Кроме того возможны обОйвы" нити на других паковках, что приводит к их отставанию от формируемой партии,,, . Ы,, 1747559 А1

Наматывание контрольной паковки и партии паковок осуществляют независимо по двум, например, счетчикам. На отстающих паковках выполняют метки, по которым эти паковки выбраковываются из данной партии. Контрольная паковка служиттолько для контроля сопряженности в длине нити на последующих операциях перематывания.

Целью предложения является повышение точности и упрощение процесса формирования равнодлинных паковок, . Поставленная цель достигается тем, что наматывание контрольной паковки и партии паковок осуществляют независимо, а на отстающих паковках выполняются метки; по

° мй которым эти паковки выбраковываются из 4 данной партии, ф

При пользовании существующих способов вследствие возможного появления отста- (Я ющих паковок невозможно сформировать Щ одну партию полностью равнодлинных пако- О вок без сложных пересчетных устройств по ооредеаеникт фактического времени наматм- и а вания контрольной паковки и всей партии. — а

В соответствии с предлагаемым способом контрольная паковка служит только для контроля сопряженности в длине нити на последующих операциях перематывания и формируется независимо от остальной партии. При этом на отстающих паковках выполняются метки, по которым они

1747559

Составитель И.Вайнер

Техред М.Моргентал Корректор С, Черни

Редактор H.Ñåìåíoâà

Заказ 2476 Tvtpаж " . Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 выбраковываются из данной партии паковок, Предлагаемый способ намотки равнодлинных паковок на многоместной текстильной машине заключается в следующем. Независимо, по фактическому времени или счетчику нарабатывается контрольная паковка с отрезком длины нити, сопряженным с последующими технологическими операцйями, например, снованием.

Число отрезков нити соответствует чиСлу паковок, формируемых из данной партии на последующей операции, например,сновальных валов. Остальные йаковки формируются в соответствии с общей заданной длиной нити на контрольной паковке, например, по счетчику или таймеру. При этом на отстаклцих паковках, например из-за обрыва нити, выполняются метки. В качестве меток, например, могут служить контрольная лампочка, метка, сделанная цветйым метком на йаковке с торца, поднятый флажок, По этим меткам работница выбраковывает данные паковки из общей партии, укладывая их на специальный стерЖень тележки, В дальнейшем зти паковки могут быть использованы

s качестве уточкой пряжи на ткацких станках.

В результате формирования контроль5 ной паковки и партии равнодлинных паковок обеспечивается точная длина нити на паковках; формируемых на последующих операциях, ликвидируются недомоты в ос. новании и угары в шлихтовании.

10 Формула изобретения

Способ намотки равнодлинных паковок на многоместной текстильной машине путем формирования контрольной паковки задан-. ной длины нити по фактическому времени

15 наматывания, в течение которого осуществ-, ляют и наматывание партии паковок заданной длины, отличающийся тем, что, с целью повышения точности и упрощения процесса формирования равнодлинных паковок, 20 наматывание контрольной паковки и партии паковок осуществляют независимо, а на отстающих паковках выполняют метки, по которым эти паковки выбраковывают и формируют в отдельную партию, 25
