Реферат



Использование: строительно-монтажные работы, ремонт и техническое обслуживание оборудования и сооружений. Сущность изобретения: устройство содержит страховой канат, промежуточные опоры, прикрепленные к ним обоймы со сквозным синусоидальным пазом, связующий элемент , который свободно перемещается по канату и связан с карабином предохранительного пояса Стенка обоймы имеет расположенную против сквозного паза поперечную прорезь, которая выполнена в пределах 180° окружности поперечного сечения обоймы. Обойма крепится посредством входящего в поперечную прорезь скользящего захвата Внешний размер связующего элемента превышает ширину синусоидального паза.3 ил.

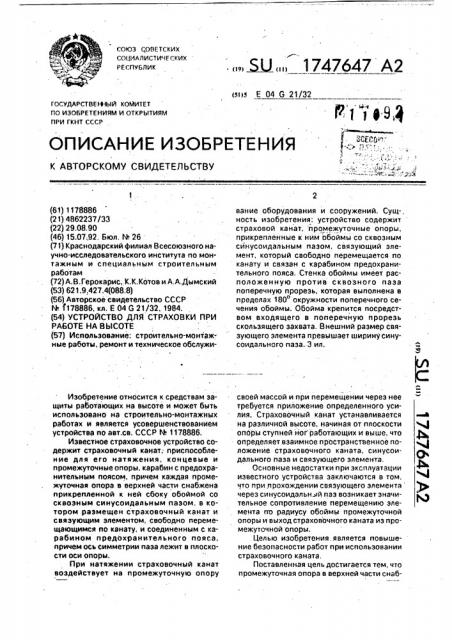

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧЕ ГКИХ

РЕСПУБЛИК (5!)5 E 04 G 21/32

ГОСУДАРСТВЕ Н-Нэ!Й КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ гс

К АВТОРСКОМУ С8ИДЕТЕЛЬСТВУ

1 (61) 1178886 (21) 4862237/ЗЗ (22) 29.08.90 (46) 15.07;92, Бюл. N. 26 (71) Краснодарский филиал Всесоюзного научно-исследовательского института по монтажным и специальным строительным работам (72) А.B.Ãåðîêàðèñ, К;К.Котов и А.А.Дымский (53) 621.9.427.4(088;8) (56) Авторское свидетельство СССР

М f178886, кл. Е 04 G 21/32, 1984. (54) УСТРОЙСТВО ДЛЯ СТРАХОВКИ ПРИ

PAGOTE НА ВЫСОТЕ (57) Использование: строительно-монтажные работы, ремонт и техническое обслужиИзобретение относится к средствам защиты работающих на высоте и может быть использовано на строительно-монтажных работах и является усовершенствованием устройства по авт,св. СССР N. 1178886, Известное страховочное устройство содержит страховочный канат; приспособление для его натяжения, концевые и промежуточные опоры. карабин с предохранительным поясом, причем каждая промежуточная опора в верхней части снабжена прикрепленной к ней сбоку обоймой со сквозным синусоидальным пазом, в котором размещен страховочный канат и связующим элементом, свободно перемещающимся по канату, и соединенным с карабином предохранительного пояса, причем ось симметрии паза лежит в плоскости оси опоры.

При натяжении страховочный канат воздействует на hðîìåæóòî÷íóþ опору. „.,5U„„1747647 А2 вание оборудования и сооружений. Сущ-. ность изобретения: устройство содержит страховой канат, промежуточные опоры, прикрепленные к ним обоймы со сквозным синусоидальным пазом, связующий элемент, который свободно перемещается по канату и связан с карабином предохранительного пояса, Стенка обоймы имеет расположенную против сквозного паза поперечную прорезь, которая выполнена в пределах 180 окружности поперечного сечения обоймы. Обойма крепится посредством входящего в поперечную прорезь скользящего захвата. Внешний размер связующего элемента превышает ширинусинусоидального паза. 3 ил. своей массой и при перемещении через нее требуется приложение определенного усилия. Страховочный канат устанавливается на различной высоте, начиная от плоскости опоры ступней ног работающих и выше, что определяет взаимное пространственное положение страховочного каната, синусоидального паза и связующего элемента.

Основные недостатки при эксплуатации известного устройства заключаются в том, что при.прохождении связующего элемента через синусоидальн и паз возникает значительное сопротивление перемещению элемента по радиусу обоймы промежуточной опоры и выход страховочного каната из промежуточной опоры.

Целью изобретения. является повышение безопасности работ при использовании страховочного каната.

Поставленная цель достигается тем, что промежуточная опора в верхней части снаб1747647

3 жена прикрепленной к ней сбоку обоймой со сквозным синусоидальным пазом, при-. чем i отлйчие от основного изобретения по авт. св. СССР f4 1178886 стенка обоймы

Имеет расположейную против сквозного синусоидального паза поперечную-прорезь, -выполнейную в пределах 180 окружности . пойречного сечения обоймы, а с помощью

: Скользящего захвата, входящего в поперечную прорезь, ймеет воэможность ориентации синусоидального nasa в любом пространственном положении, обеспечивающим минимальную величину усилия при. прохождении связующего элемента через синусоидальный паз.

Причем, внешний размер связующего элемента превышает ширину синусоидального nasa, что не позволяет ему вывести страховочный канат через синусоидальный паз, На фиг. t показано устройство для страховки при работе на высоте. общий вид; на фиг. 2 — перемещение связующего элемента по синусоидальному пазу: на фиг. 3 — сечение А-А на фиг, 2.

Устройство для страховки при работе на высоте содержит страховочный канат 1, концевые опоры 2, промежуточные опоры 3 и приспособление для натяжения страховочного каната 4.

Промежуточная опора выполнена в виде обоймы 5 со сквозным синусоидальным пазом. Стенка обоймы 5 имеет расположенную против сквозного синусоидального паза поперечную прорезь 8. выполненную в пределах 180 окружности поперечного сечения обоймы. Крепление обоймы 5 к опорной стойке 3 осуществляется с помощью скользящего захвате 9, входящего в поперечную прорезь 8; Ось симметрии синусоидального паза лежит в плоскости оси опоры.

Страховочный канат 1 пропущен сквозь обойму 5 и снабжен связующим элементом, 4 служащим для соединения каната 1 с карабином 6 предохранительного пояса. Связующий элемент выполнен в вйде закрытой скобы 7, причем. внешний размер кольца

5 элемента, через которое проходит страховочный канат. превышает ширину сийусоидального паза обоймы промежуточной опоры.

При подготовке устройства к работе с

10 помощью скользящего захвата 9, входящего в поперечную прорезь 8 обойму 5, со сквоз-, ным синусоидальным пазом. закрепляют на промежуточной опоре 3. Страховочный канат 1 продевают через обойму 5 промежу15 точных опор 3, закрепляют. к концевым опорам 2 и натягивают натяжным приспособлением 4. Работающие на высоте одевают на страховочный канат 1 связующий элемент 7, за который прикрепляют карабин

20 6; закрепленный на.фале их пояса.

При прохождении работающего мймо промежуточной опоры связующий элемент скользит по страховочному канату и с минимальным усилием входит s nas синусоидаль25 ной формы. Скользя по пазу связующий элемент свободно проходит через промежуточную опору страховочного-каната, тем-:самым обеспечивая безопасйость перемещения работающего на высоте, 30 Формула изобретения

Устройство для страховки при работе на высоте по ввт . св, М 1178886. о т л и ч а ющ е е с я тем, что, с целью повышения безопасности работ, стенка обоймы имеет

35 расположенную против сквозного синусоидального паза поперечную прорезь, крепление обоймы — входящий в поперечную прорезь скользящий захват, а свободно перемещаемый по страховочному канату эле40 мент — внешний размер, превышающий ширину синусоидального паза, при этом поперечная прорезь выполнена в пределах 180 окружности поперечного сечения обоймы, 1747647 дЬг 2
