Реферат



Футеровка печи из волокнистого материала . Использование е печах, предназначенных для термической обработки фарфоровой посуды и в производстве строительной керамики. Сущность изобретения: футеровка 5 включает в себя несущие конструкции из жестких элементов 6, закрепленных на плоскостях 3 стен камеры 1 друг над другом и обернутых с двух сторон в вертикальной плоскости теплоизоляцией из мягких материалов 7 волокнистого керамического материала и средство 8 нагружения футеровки. Каждый элемент 6 прикреплен к плоскости 3 одной из стен камеры 1 за счет вертикального паза 9. образованного в плоскости 3 металлоконструкции 2 и планки 10 прижимающей элемент к стене с зазором необходимым для возможности свободного перемещения. Средство 8 нагружения фу теровки представляет собой пружины, упирающиеся одним концом в раму металлоконструкции 2, а другим концом в пластины 11, лежащие на верхней поверхности футеровки стены, при этом футеровка под действием нагрузки от пружин самоуплотняется . 2 ил. сл с

(l9) П I)

СОЮЗ СО8ЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

О 0

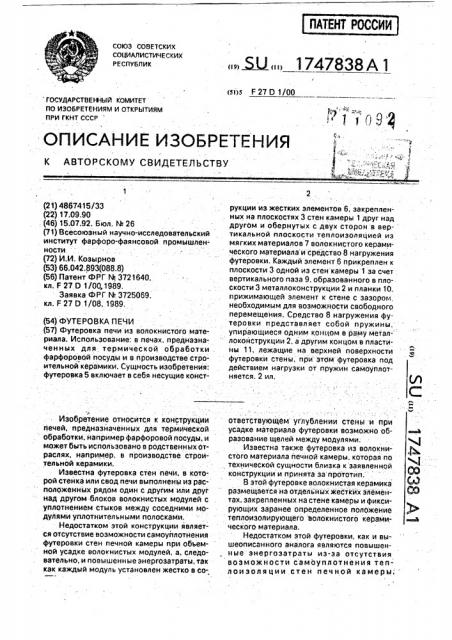

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4867415/33 (22) 17,09.90 (46) 15.07.92. Бюл. М 26 (71) Всесоюзный научно-исследовательский институт фарфоро-фаянсовой промышленности (72) И.И. Козырнов (53) 66.042.893(088.8) (56) Патент ФРГ М 3721640, кл. F 27 0 1/00,1989.

Заявка ФРГ М 3725069, кл. F 27 D.1/08, 1989, (54) ФУТЕРОВКА ПЕЧИ (57) Футеровка печи из волокнистого материала. Использование: в печах, предназначенных для термической обработки фарфоровой посуды и в производстве строительной керамики. Сущность изобретения; футеровка 5 включает в себя несущие констИзобретение относится к конструкции печей, предназначенных для термической обработки, например фарфоровой посуды, и может быть использовано в родственных отраслях, например. в производстве строительной керамики.

Известна футеровка стен печи, в которой стенка или свод печи выполнены из расположенных рядом один с другим или друг над другом-блоков волокнистых модулей с уплотнением стыков между соседними модулями уплотнител ь н ыми полосками.

Недостатком этой конструкции является отсутствие возможности самоуплотнения футеровки стен печной камеры при объемной усадке волокнистых модулей, а, следовательно, и повышенные энергозатраты, так как каждый модуль установлен жестко в со2 рукции из жестких элементов 6, закрепленных на плоскостях 3 стен камеры 1 друг над другом и обернутых с двух сторон в вертикальной плоскости теплоизоляцией из мягких материалов 7 волокнистого керамического материала и средство 8 нагружения футеровки. Каждый элемент 6 прикреплен к плоскости 3 одной из стен камеры 1 за счет вертикального паза 9. образованного в плоскости 3 металлоконструкции 2 и планки 10, прижимающей элемент к стене с зазором, необходимым для возможности свободного перемещения. Средство 8 нагружения футеровки представляет собой пружины, упирающиеся одним концом в раму метал- локонструкции 2, а другим концом в пластины 11, лежащие на верхней поверхности футеровки стены, при этом футеровка под действием нагрузки от пружин самоуплотняется. 2 ил. ответствующем углублении стены и при усадке материала футеровки возможно образование щелей между модулями.

Известна также футеровка из волокнистого материала печной камеры, которая по технической сущности близка к заявленной конструкции и принята за прототип.

В этой футеровке волокнистая керамика размещается на отдельных жестких элементах, закрепленных на стене камеры и фиксирующих заранее определенное положение теплоизолирующего волокнистого керамического материала.

Недостатком этой футеровки. как и вышеописанного аналога являются повышенные энергозатраты иэ-за отсутствия возможности самоуплотнения теплоизоляции стен печной камеры;

1747838 при обьемной усадке каждого продольного слоя волокнистой керамики на элементах несущей конструкции, закрепленной на стене печной камеры.

Целью изобретения являются снижение 5 энергозатрат на эксплуатацию печи.

Указаннэя цель достигается тем, что футеровка печи снабжена средством нагруже-. ния, а жесткие элементы . расположены по центру каждого модуля и установлены с воз- 10 можностbe перемещения их в плоскости стены.

На фиг. 1 изображен общий вид футеровки печи; на фиг. 2 — узел крепления элемента несущей конструкции с теплоиэо- 15 ляцией футеровки, Футеровка печи (см. фиг, 1) образует печную камеру 1, ограниченную металлоконструкцией 2 с боковыми плоскостями 3 стен и состоящую из свод1в 4 и боковых 20 футеровок 5.

Футеровка 5 включает в себя несущие конструкции иэ жестких элементов 6, закрепленных на плоскостях 3 стен камеры 1 друг над другом и обернутых с двух сторон 25 в вертикальной плоскости теплоизоляцйей из мягких матов 7 волокнистого керамического материала для образования футеро- вочного модуля и исключения воздействия высоких температур на поверхности жест- 30 ких элементов, и средство 8 нагружения фу- теровки.

Каждйй элемент 6 прикреплен к плоскости 3 одной из стен камеры 1 за счет, например, вертикального паза 9, образованного в 35 плоскости 3 металлоконструкцйй 2, и планки 10, прижимающей элемент к стене с зазором, необходимым для возможности . свободного перемещения.

Футеровочные модули иэ элементов 6 и 40 матов 7 размещаются вдоль плоскости 3 стены, плотно соприкасаясь своими горизонтальными поверхностями под воздействием средств 8 нагружения футеровки так. что образуется сплошная футеровка стен 45 камеры 1,.

Средство 8 нагружения футеровки представляет собой, например. пружины, упирающиеся одним концом в раму металлоконструкции 2, а другим в пластины 11, 50 лежащие на верхней поверхности футеровки стены, при этом футеровка под действием нагрузки от пружин самоуплотняется, Функционирование футеровки печи происходит следующим образом.

При термообработке фарфоровой посуды в печной камере 1 на футеровку стен камеры воздействуют как высокие температуры, так и потоки пеЧных газов, в результате воздействия которых поверхность матов

7 волокнистого материала сплавляется и подвергается эрозии, а следовательно, футеровочные модули уменьшаются в объеме.

Самоуплотнение футеровки обеспечивается за счет средства 8 нагружения футеровки, которое своими пружинами, упирающимися в пластины 11, ликвидирует воэможность образования зазоров в футеровке, в связи с чем исключаются потери тепла и сйижаются энергозатраты на эксплуатацию печи.

При самоуплотнении футеровки жесткие элементы 6 с матами 7 волокнистого материала йеремещаются i пазах 9 плоско- ., стей 3 стен камеры и удерживаются от выпадения планками 10.

Таким образом, преимущество печной футеровки перед прототипом заключается в самоуплотнении футеровки за счет переме- ::- г. . щения жестких элементов, обернутых во локнистым керамическйм материалом, в плоскости стены печной камеры под дейст- вием средства нагружения.

По сравнению с базовым объектом ." предлагаемое изобретение позволяет снизить затраты тепловой энергии за"счет более совершенной волокнистой теплоизо-" ляции, выполненной с возможностью самоуплотнени я.

Формула изобретения *

Футеровка печи, содержащая вертикально расположенные модули из волокни-,. стого материала и жесткие элементы, закрепленные к стенам печи, о т л и ч а ющ а я с я тем, что, с целью снижения энергозатрат за счет самоуплотнения футеровки, она снабжена средством нагружения, а же- . сткие элементь1 расположены по центру каждого модуля и установлены с возможностью перемещения их в плоскости стены.:
