Индукционный толщиномер

Индукционный толщиномер

Иллюстрации

Показать все

Реферат



Изобретение относится к контрольноизмерительной технике Цель изобретения - повышение точности измерения за счет уменьшения влияния изменений температуры . Цель достигается тем, что магнитопровод 1 выполнен замкнутым с двумя взаимноперпендикулярными центральными стержнями 5,10, на которых размещены обмотки 6,7 возбуждения и измерительные обмотки 8,9. Внутри магнитопровода 1 установлены пластины 12, выполненные из термомагнитного материала и служащие шунтом, параллельно первому центральному стержню 5 с двух сторон от второго центрального стержня 10 Путем выбора параметров пластин 12 регулируется магнитный поток, проходящий через контролируемые изделия 4, в зависимости от его температуры при измерении 1 ил

СОЮЗ СО8ЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (н)з 6 01 В 7/06

ГОСУДАРСТ8ЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР " 1 70 В 2

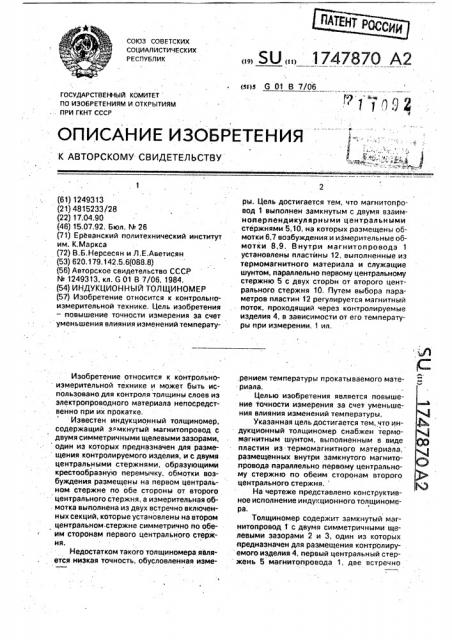

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (61) 1249313 (21) 4815233/28 (22) 17.04.90 (46) 15.07.92. Бюл. N 26 (71) Ереванский политехнический институт им. К.Маркса (72) В.Б.Нерсесян и Л,Е.Аветисян (53) 620.179,142.5.6(088.8) (56) Авторское свидетельство СССР

М 1249313, кл. G 01 В 7/06, 1984. (54) ИНДУКЦИОННЫЙ ТОЛЩИНОМЕР (57) Изобретение относится к контрольноизмерительной технике. Цель изобретения — повышение точности измерения за счет уменьшения влияния изменений температуИзобретение относится к контрольноизмерительной технике и может быть использовано для контроля толщины слоев из злектропроводного материала непосредственно при их прокатке.

Известен индукционный толщиномер, содержащий зямкнутый магнитопровод с двумя симметричными щелевыми зазорами, один из которых предназначен для разме щения контролируемого изделия, и с двумя центральными стержнями, образующими крестообразную перемычку, обмотки. возбуждения размещены на первом центральном стержне по обе стороны от второго центрального стержня, а измерительная обмотка выполнена из двух встречно включенных секций, которые установлены на втором центральном стержне симметрично по обеим сторонам первого центрального стержня.

Недостатком такого толщиномера является низкая точность, обусловленная изме,, SU „, 17Я87О А2 ры. Цель достигается тем, что магнитопровод 1 выполнен замкнутым с двумя взаимноперпендикулярными центральными стержнями 5,10, на которых размещены обмотки 6,7 возбуждения и измерительные обмотки 8,9. Внутри магнитопровода 1 установлены пластины 12, выполненные из термомагнитного материала и служащие шунтом, параллельно первому центральному стержню 5 с двух сторон от второго центрального стержня 10. Путем выбора параметров пластин 12 регулируется магнитный поток, проходящий через контролируемые изделия 4, в зависимости от его температуры при измерении. 1 ил..рением температуры прокатываемого материала.

Целью изобретения является повышеwe точности измерения за счет уменьшения влияния изменений температуры.

Указанная цель достигается тем, что индукционный толщиномер снабжен термомагнитным шунтом, выполненным в виде пластин из термомагнитного материала, размещенных внутри замкнутого магнитопровода параллельно первому центральному стержню по обеим сторонам второго центрального стержня.

На чертеже представлено конструктивное исполнение индукционного толщиномера.

Толщиномер содержит замкнутый магнитопровод 1 с двумя симметричными щелевыми зазорами 2 и 3, один из которых предназначен для размещения контролируемого изделия 4, первый центральный стержень 5 магнитопровода 1, две встречно

1747870 включенные обмотки,6 и 7 возбуждения, дифференциально включенные измерительные обмотки 8 и 9, второй центральный стержень 10, образующий с первым центральным стержнем 5 крестообразную пере- 5 мычку 11, при этом щелевые зазоры 2 и 3 выполнены во втором центральном стержне

10 симметрично с двух сторон от первого центрального стержня 5. Толщиномер также содержит термомагнитный шунт в виде 10 пластин 17 из термомагнитного материала, размещенных внутри магнитопровода 1 параллельно первому центральному. стержню.

5 с двух сторон от второго центрального стержня 10.. 15

В конструкции толщиномера магнитопровод 1 выполнен в виде полой четырехгранной призмы, внутри которой по двум осям установлены центральные взаимно перпендикулярные стержни 5 и 10. 20

Индукционный толщиномер работает следующим образом, При подключении обмоток 6 и 7 возбуждения я источнику питания (показан) при отсутствии в зазоре 2 контролируемого иэ- 25 делия 4 в измерительных обмотках 8 и 9 выходной сигнал отсутствует, так как магнитные потоки в каждбй этой обмотке идентичны и взаимно уравновешены. При наличии контролируемого изделия 4 в эаэо- 30 ре 2 нарушается равновесие магнитных потоков в измерительных обмотках 8 и 9, в результате чего на выходе появляется сигнал, зависящий от параметров контролируемого иэделия 4, в частности от толщины и 35 температуры изделия 4, Рабочий магнитный поток, создаваемый обмотками 6 и 7 возбуждения, замыкается по стержню 10 через воздушные зазоры 2 и 3, а также через пластины 12. При повышении температуры кон- 40 тролируемого изделия 4 увеличивается сопротивление контуров вихревых токов, . возникших в изделии 4, что приводит к уменьшению магнитного потока, обусловленного этими вихревыми токами. Наличие этого фактора приводит к появлению температурной погрешности.

Для компенсации этой погрешности магнитопровод 1 снабжен пластинами 12, являющимися шунтом, из термомагнитных материалов, причем пластины установлены так, что их плоскости параллельны центральному стержню и через них замыкается часть рабочего магнитного потока. При увеличении температуры контролируемого изделия 4 увеличивается и температура пластин 12, что приводит к увеличению их магнитного сопротивления, в результате чего уменьшается магнитный поток, замыкающийся через них. Так как обмотки 6 и 7 возбуждения обеспечивают постоянство ре- зультирующего магнитного потока, то при этом увеличивается доля магнитного потока, пронизывающего контролируемое иэделие 4.

Таким образом, выбирая параметры термомагнитного материала пластин 12, можно. регулировать величину магнитного потока, проходящего через контролируемое изделие 4, в зависимости от его температуры при измерении толщины изделия.

Формула изобретения

Индукционный толщиномер по авт, св.

% 1249313, отл и ч а ю щи и с я тем, что. с целью повышения точности измерения за счет уменьшения влияния изменений температуры, он снабжен термомагнитным шунтом, выполненным в виде пластин из термомагнитного материала, размещенных внутри. замкнутого магнитопровода параллельно первому центральному стержню по обеим сторонам второго центрального стержня.

Составитель А.Черных

Редактор Н.Каменская Техред M.Moðãåíòàë Корректор H.Ðåâñêàÿ

Заказ 2492 Тираж ., Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
