Высокопрочный сплав на основе титана
Иллюстрации
Реферат
l74795

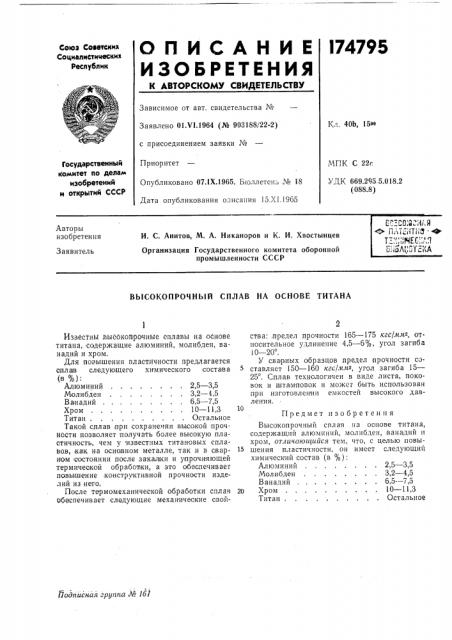

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Реслублик
Зависимое от авт. свидетельства №
Кл. 40b, 15о
Заявлено 01.Ч!.1964 (№ 903188/22-2) с присоединением заявки ¹
Приоритет
Опубликовано 07.!Х.1965. Бюллетень № 18
Дата опубликования описания 15.Х!.1965
Государственный комитет ло делам изобретений и открытий СССР
МПК С 22r, УДК 669.295.5.018.2 (088.8) Авторы изобретения
И. С. Анитов, М. А. Никаноров и
Организация Государственного ко промышленности СС
Заявитель
ВЫСОКОПРОЧНЫЙ СПЛАВ НА ОСНОВЕ ТИТАНА
2,5 — 3,5
3,2 — 4,5
6,5--7,5
10 — 11,3
Остальное
Подписная группа № 161
Известны лысокойрочные сплавы на основе титана, содержащие алюминий, молибден, ванадий и хром.
Для повышения пластичности предлагается сплав следующего химического состава (в %);
Алюминий....,... 2,5 — 3,5
Молибден........ 3,2 — 4,5
Ванадий.....,... 6,5 — 7,5
Хром....,..... 10 — 11,3
Титан.....,.... Остальное
Такой сплав прн сохранении вы сакой прочности позволяет получать более высокую пластичность, чем у известных титановых сплавов, как на основном металле, так н в сварном состоянии после закадки и у прочняющей термической обработки, а это обеспечивает повышение конструктивной прочности изделий из него.
После термомеханической обработки сплав обеспечивает следующие механические свойства:,предел прочности 165 †-175 кгс/мм2, от. носительное удлинение 4,5 — 6%, угол загиба
10 — 20 .
У сварных образцов предел прочности составляет 150 — 160 кгс/мм2, угол загиба 15—
25 . Сплав технологичен в виде листа, поковок и IIITBIMïoâîê и может быть использован при изготовлении емкостей высокого давления.
Предмет изобретения
Высокопрочный сплав на основе титана, содержащий алюминий, молибден, ванадий и хром, отличаюигийся тем, что, с целью повы15 шения пластичности, он имеет следующий химический состав (в % ):
Алюминий
Молибден
Ванадий
20 Хром
Титан .
