Реферат



Изобретение относится к импульсной технике и может быть использовано при построении устройств анализа импульсных последовательностей. Целью изобретения является повышение достоверности выделения импульсной последовательности с зэданными параметрами из входного импульсного потока в условиях воздействия помех. Самообучающийся селектор содержит канал 1.1 фиксации попадания параметра в окно, который содержит фиксаторы 2 и 3 попадания параметра в окно и элемент ИЛИ 4, а также формирователь 5 тактовых импульсов, программный обнаружитель 6 пачки, элемент И 7, элемент ИЛИ 8, формирователь 11 запускающего импульса, ключи

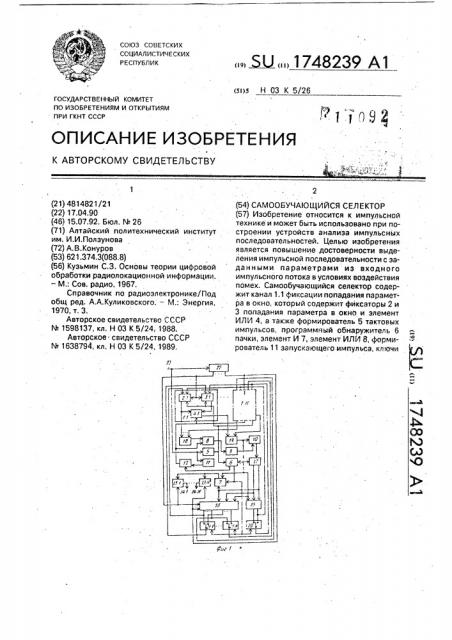

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК ((9) (II) (sI)s Н 03 К 5/26

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4814821/21 (22) 17.04.90 (46) 15.07.92. Бюл, N. 26 (71) Алтайский политехнический институт им. И.И.Ползунова (72) А.В.Конуров (53) 621.374.3(088.8) (56) Кузьмин С.З. Основы теории цифровой обработки радиолокационной информации. — М.: Сов. радио, 1967, Справочник по радиоэлектронике/Под общ ред. А,А.Куликовского. — M.: Энергия, 1970, т. 3.

Авторское свидетельство СССР

1Ф 1598137, кл. Н 03 К 5/24; 1988.

Авторское свидетельство СССР

N. 1638794, кл, Н 03 К 5/24, 1989.

2 (54) САМООБУЧАЮЩИЙСЯ СЕЛЕКТОР (57) Изобретение относится к импульсной технике и может быть использовано при построении устройств анализа импульсных последовательностей. Целью изобретения является повышение достоверности выделения импульсной последовательности с заданными параметрами из входного импульсного потока в условиях воздействия помех. Самообучающийся селектор содержит канал 1,1 фиксации попадания параметра в окно, который содержит фиксаторы 2 и

3 попадания параметра в окно и элемент

ИЛИ 4, а также формирователь 5 тактовых импульсов, программный обнаружитель 6 пачки, элемент И 7, элемент ИЛИ 8, формирователь 11 запускающего импульса, ключи

1748239

12 и 13.1, выходную шину 14.1, блок 15 определения временного интервала, блок 16 памяти, блок 17 обнаружения ошибок, переключатели 20 и 21.1, входную шину 23. Поставленная цель достигается за счет введения каналов 1,2-1.N фиксации попадаСамообучающийся. селектор относится к импульсной технике и может быть использован при построении устройств анализа импульсных последовательностей.

Известны устройства селекции импульсных последовательностей, содержащие два фиксатора попадания параметра в окно, формирователи запускающего и тактовых импульсов, программный обнаружитель пачки, блок обнаружения ошибок, блок памяти, переключатели, ключи и логические элементы И и ИЛИ.

Недостатком этих устройств является низкая помехозащищенность и ограниченная область.

Наиболее близким к предлагаемому является самообучающийся амплитудный селектор; содержащий два первых пороговых элемента верхнего и нижнего уровней срабатывания, соединенных своими выходами

-с входами первого элемента антисовпаде ния, выход которого соединен с одним из входов первого элемента ИЛИ, два вторых

: пороговых элемента верхнего и нижнего уровней срабатывания, соединенных своими выходами с входами второго элемента антисовпадения, выход которого соединен

"с одним из входов второго элемента ИЛИ, соединенные последовательно формирователь запускающего импульса и первый ключ, выход которого соединен с вторыми входами первого и второго элементов ИЛИ, соединенные последовательно формирователь тактовых импульсов, программный обнаружитель пачки, элемент И и второй ключ, выход которого является выходом всего устройства, блок обнаружения ошибок первый и второй входы которого соединены с выходами соответственно первого и второго элементов ИЛИ, блок памяти амплитуд, блок определения временных нтервалов, формирователь уровней срабать, ания, при этом noporoel входы пороговь ° элементов, входы формирователей запускающего и тактовых импульсов, первый вход блока памяти амплитуд и второй вход второго ния параметра в окно, элемента НЕ 9, элементов И 10, 18 и 19, ключей 13,2-13.N, выходных шин 14,2-14.N, переключателей

21.2-21.N, определителя 22 параметров и образования новых функциональных связей, 4 з.п. ф-лы, 6 ил., 2 табл, ключа соединены с шиной входных сигналов, второй выход программного обнаружителя пачки соединен с вторым входом первого ключа, второй, третий и четвертый

5 входы блока памяти амплитуд соединены соответственно с первым, вторым и третьим выходами блока обнаружения ошибок, первый, второй, третий и четвертый входы бло- ка определения временных интервалов

10 соединены соответственно с первым, вторым, третьим и четвертым выходами блока обнаружения ошибок, первый выход которого соединен также с вторыми входами программного обнаружителя пачки и элемента И, а второй выход соединен также с

15 третьим входом элемента И, первый, второй, третий, четвертый и пятый входы формирователя уровней срабатывания соединены соответственно с первым и вторым выходами блока памяти амплитуд, первым и вторым выходами блока определения

20 временных интервалов и первым выходом программного обнаружителя пачки, первый и второй выходы соединены соответственно с пороговыми входами первых пороговых элементов верхнего и нижнего уровней сра25 батывания, а третий и четвертый выходы соединены соответственно с пороговыми входами вторых пороговых элементов верхнего и нижнего уровней срабатывания.

30 Недостатком данного самообучающегося амплитудного селектора является низкая помехозащищенность и ограниченное применение вследствие того, что он позволяет производить селекцию только по одному па35 раметру принятого сигнала и практически может быть реализован только в аналоговом виде.

Цель изобретения — повышение достоверности ыделения импульсной последо

40 вательнос и с заданными параметрами из входного импульсного потока в условиях воздействия помех.

Поставленная цель достигается тем, что в самообучающийся селектор, содержащий

45 первый канал фиксации попадания пара1748239 метра в окно, первый вход которого соединен с первым входом элемента ИЛИ и выходом первого ключа, информационный вход которого соединен с выходом формирователя запускающего импульса, вход которого соединен с входной шиной и входом формирователя тактовых импульсов, выход которого соединен с первым входом программного обнаружителя пачки, первый выход которого соединен с первым входом первого элемента И и с управляющими входами первого и второго переключателей, а второй выход -с управляющим входом первого ключа, причем второй вход первого канала фиксации попадания параметра в окно соединен с первым выходом блока определения временных интервалов и первым информационным входом первого переключателя, третий вход — с первым выходом первой группы выходов блока памяти и первым информационным входом второго переключателя, четвертый вход — с первым информационным входом блока памяти и информационным входом второго ключа, пятый вход- с выходом первого переключателя, а шестой вход — с выходом второго переключателя, второй информационный вход которого соединен с первым выходом второй группы выходов блок, памяти, первый управляющий вход которо,.о соединен с первым выходом блока обнаружения ошибок и первым входом блока определения временных интервалов, второй управляющий вход — со вторым входом первого эле. мента И, вторым выходом блока обнаружения ошибок и вторым входом блока определения временных интервалов, а третий управляющий вход — с третьим входом блока определения временных интервалов, вторым входом программного обнаружителя пачки и третьим входом первого элемента И, выход которого соединен с управляющим входом второго ключа, выход которого соединен с первой выходной шиной, причем второй выход блока определения временных интервалов соединен со вторым информационным входом первого переключателя, а первый канал фиксации попадания параметра в окно содержит первый фиксатор попадания параметра в окно, первый вход которого соединен с первым входом второго фиксатора nonàäàíèÿ параметра s окно и четвертым входом первого канала фиксации попадания параметра в окно, второй вход — с вторым входом первого канала фиксации попадания параметра в окно, третий вход — c третьим входом первого канала фиксации попадания параметра в окно, а второй вход второго фиксатора попадания параметра в окно соединен с

40 по й-й входами третьего элемента И, выход которого соединен с вторым входом элемента ИЛИ, причем выход формирователя тактовых импульсов соединен с седьмым входом каждого из каналов фиксации попадания параметра в окно, первые, вторые и пятые входы с второго по N-й каналов фиксации

30 пятым входом первого канала фиксации попадания параметра в окно, третий вход — с шестым входом первого канала фиксации попадания параметра в окно, а выход — с первым входом элемента ИЛИ, второй вход которого. соединен с первым входом первого канала фиксации попадания параметра в окно, дополнительно введены с третьего по (N+1)-й переключатели, с третьего по(И+1)-й ключи, с второго по четвертый элементы И, элемент НЕ, с второго по N-й идентичные каналы фиксации попадания параметра в окно, с второй по N-ю выходные шины и определитель параметров, вход которого соединен с входной шиной, первый выход— с четвертым входом первого канала фиксации попадания параметра в окно, а с второго по N-й выходы — с четвертыми входами соответственно с второго по Й-й каналов фиксации попадания параметра в окно, а также соответственно с второго по N-й информационными входами блока памяти и также с информационными входами соответственно с третьего по (И+1)-й ключей, выходы которых соединены соответственно с второй по N-ю выходными шинами, а управляющие входы — с выходом первого элемента И, первый вход которого соединен с управляющими входами с третьего по (N+1)й переключателей, выходы которых соединены с шестыми входами соответственно с второго по N-й каналов фиксации попадания параметра в окно, первые информационные входы — соответственно с второго по

N-й выходами первой группы выходов блока памяти и также с третьими вход .: :и соответственно со второго по N-й каналов фиксации попадания параметра в окно, а вторые информационные входы — соответственно с второго по N-й выходами второй группы выходов блока памяти, третий управляющий вход которого соединен со вторым входом блока обнаружения ошибок, первый вход которого соединен с выходом второго эпемента И, первый вход которого через элемент НЕ соединен с выходом элемента ИЛИ, а второй вход — со вторым входом блока обнаружения ошибок и выходом четвертого элемента И, c nepeora no N-A входы которого соединены с первыми выходами соответственно с первого по N-й каналов фиксации попадания параметра в окно, вторые выходы которых соединены соответственно с первого

1748239

10 блока определения временных интервалов, 15 - Блок обнаружения ошибок содержит соединенные последовательно первый эле20

30

45 попадания параметра в окно соединены соответственно с первым, вторым и пятым входами первого канала фиксации попадания параметра в окно, причем в каждом из каналов фиксации попадания параметра в 5 окно выход первого фиксатора попадания параметра в окно соединен с вторым выхо-, дом соответствующего канала фиксации попадания параметра в окно и третьим входом элемента ИЛИ, а четвертый вход — с четвертым входом второго фиксатора попадания параметра в окно и седьмым входом соответствующего канала фиксации попадания параметра в окно, причем выход элемента

ИЛИ соединен с первым входом соответствующего канала фиксации попадания параметра в окно.

Фиксатор попадания параметра в окно содержит соединенные последовательно первый элемент ИЛИ, первый элемент НЕ и первый ключ, выход которого является выходом фиксатора попадания параметра в окно, соединенные последовательно первый элемент И, второй элемент ИЛИ и накопитель, первый и второй выходы которого соединены с соответствующими входами первого элемента ИЛИ, соединенные последовательно второй элемент НЕ, вход которого соединен с первым входом первого элемента И, и второй элемент И, выход которого соединен с вторым входом второго элемента ИЛИ, второй и третий ключи, выходы которых соединены соответственно с третьим и четвертым входами второго элемента ИЛИ, формирователь пачки импульсов, первый и второй выходы которого соединены с первыми входами соответст- 3 венно второго и третьего ключей, третий выход соединен с вторыми входами первого и второго элементов И, четвертый выход соединен с вторыми входами первого ключа и накопителя, причем третьи входы первого и второго элементов И соединены с выходами соответственно первого элемента ИЛИ и первого элемента НЕ, вторые входы второго и третьего ключей, первый вход первого элемента И и вход формирователя пачки импульсов являются соответственно первым, третьим, вторым и четвертым. входами фиксатора попадания параметра в окно, Блок определения временных интервалов содержит соединенные последователь- 5 но генератор импульсов, счетчик импульсов, первый ключ и накопитель, второй вход которого соединен с выходом генератооа импульсов, элемент И, выход которого соединен с вторым входом перво- 5 го ключа, второй и третий ключи, выходы которых соединены соответственно с третьим входом накопителя и BTopblM Входом счетчика импульсов, первые входы соединены соответственно с первым и вторым входами элемента И, формирователь пачки импульсов, первый. второй и третий выходы которого соединены соответственно с вторым входом второго ключа, третьим входом элемента И и вторым входом третьего ключа, причем первые входы второго и третьего ключей и входы формирователя пачки импульсов являются соответственно первым, вторым и третьим входами блока определения временных интервалов, а выходы счетчика импульсов и накопителя соответственно первым и вторым выходами мент И, первый формирователь нормированных импульсов и первый элемент НЕ, соединенные последовательно второй элемент И, второй формирователь нормированных импульсов и второй элемент НЕ, соединенные последовательно элемент задержки и переключатель, управляющий вход которого соединен с выходом второго формирователя нормированных импульсов, триггер, единичный и нулевой входы которого соединены соответственно с первым и вторым выходами переключателя, а единичный и нулевой выходы соединены с первыми входами соответственно первого и второго элементов И, вторые входы которых соединены с первым входом блока обнаружения ошибок, причем вход элемента задержки является вторым входом блока обнаружения ошибок, а выходы первого и второго элементов НЕ являются соответственно первым и вторым выходами блока обнаружения ошибок.

Блок памяти содержит М каналов памяти, Каждый из которых включает в себя последовательно соединенные переключатель и первую схему выборки и хранения, инверсный выход которой является соответствующим выходом второй группы выходов блока памяти, и вторую схему выборки и хранения, инверсный выход которой я вляется соответствующим выходом первой группы выходов блока памяти, прямой выход соединен с первым информационным входом переключателя, первый вход соединен с вторым информационным входом переключателя и является соответствующим ин. формационным входом блока памяти, первый ключ, выход которого соединен с вторыми входами первых схем выборки и хранения всех каналов памяти, а управляющий вход является первым управляющим входом блока памяти, второй ключ, выход

1748239

5

20 тройства

30

40 которого соединен с вторыми входами вторых схем выборки и хранения всех каналов памяти, а управляющий вход соединен с управляющими входами переключателей всех каналов памяти и является вторым управляющим входом блока памяти, формирователь пачки импульсов, первый и второй выходы которого соединены с информационными входами соответственно первого и второго ключей, а вход является третьим управляющим входом блока памяти, На фиг. 1 приведена блок-схема самообучающегося селектора; на фиг. 2 — блоксхема фиксатора попадания параметра в окно; на фиг. 3 — блок-схема блока определения временных интервалов; на фиг, 4— блок-схема обнаружения ошибок; на фиг, 5 блок-схема блока памяти; на фиг. 6 — временные диаграммы, поясняющие работу усСамообучающийся селектор содержит

N каналов 1,1-1.N фиксации попадания параметра в окно, причем i-й (I = 1,N) канал фиксации попадания параметра в окно включает в себя первый 2л и второй Зл идентичные фиксаторы попадания параметра в окно и элемент ИЛИ 4.i, выход которого соединен с первым выходом канала 1.I фиксации попадания параметра в окно, первый и второй входы соединены соответственно с выходом второго З,I фиксатора попадания параметра в окно и первым входом канала

1,i фиксации попадания параметра в окно, третий вход соединен с вторым выходом канала 1Л фиксации попадания параметра в окно и выходом первого 2Л фиксатора попадания параметра в окно, второй и третий входы которого соединены соответственно с вторым и третьим входами канала 1Л фиксации попадания параметра в окно, первый вход соединен с четвертым входом канала

1Л фиксации попадания параметра в окно и первым входом второго З.i фиксатора попадания параметра в окно, второй и третий входы которого соединены соответственно с пятым и шестым входами канала 1,l фиксации попадания параметра в окно, четвертый вход соединен с четвертым входом первого 2.i фиксатора попадания параметра в окно и седьмым входом кона:-,а 1.! фиксации попадания параметра в окно, Кроме того, селектор содержит соединенные последовательно формирователь 5 тактовых импульсов, программный обнаружитель 6 пачки и первый элемент И 7, соединенные последовательно элемент ИЛИ 8, элемент

НЕ 9 и второй элемент И 10, соединенные последовательно формирователь 11 запускэющего импульса и первый ключ 12, управляющий вход которого соединен c BTo рым выходом программного обнаружителя

6 пачки, а выход соединен с первым входом элемента ИЛИ 8 и первым входом каждого из каналов 1.1-1.N фиксации попадания параметра в окно, Nвторых ключей 13,,1-13.N, управляющие входы которых соединены с выходом первого элемента И 7, выходы— соответственно с выходными шинами 14.114.N, блок 15 определения временных интервалов, блок 16 памяти, блок 17 обнаружения ошибок, первый вход которого соединен с выходом второго элемента И

10, первый выход соединен с первым входом блока 15 определения временных интервалов и с первым управляющим входом блока 16 памяти, а второй выход соединен с вторыми входами первого элемента И 7 и блока 15 определения временных интервалов и вторым управляющим входом блока

16 памяти, третий элемент И 18, первого по

N-й входы которого соединены с вторыми выходами соответственно с первого по N-й каналов 1,1-1,N фиксации попадания параметра в окно, а выход соединен с вторым входом элемента ИЛИ 8, четвертый элемент

И 19, с первого по N-й входы которого соединены с первыми выходами соответственно с первого по N-й каналов 1.1-1,N фиксации попадания параметра в окно, выход соединен с вторыми входами второго элемента И 10, программного обнаружителя

6 пачки и блока 17 обнаружения ошибок, третьими входами первого элемента И 7 и блока 15 определения временных интервалов и третьим управляющим ходом блока

16 памяти, первый переключатель 20, первый информационный вход которого соединен с первым выходом блока 15 определения временных интервалов и вторым входом каждого из каналов 1.1-1.N фиксации попацания параметра в окно, второй информационный вход соединен с вторым выходом блока 15 определения временных интервалов, выход- с пятым входом каждого из каналов 1,1-1.N фиксации попадания параметра в пкн о. N вторых переклю этелей

21,1-21,N, первые информационные входы которых соединены соответственно с первбго по N-й выходами первсй группы выходов блока 16 памяти и — àêæå с третьими входами соответственно с первого по Й-й каналов 1.1-1М фиксации попадания параметра в окно, вторые информационные входы соединены соответственно с первого по

Ий выходами второй группы выходов блока

16 памяти, управляющие входы соединены с управляющим входом первого переключателя 20 и первым выходом программного

1748239

12 обнаружителя 6 пачки, выходы соединены с шестыми входами соответственно с первого по N-й каналов 1.1-1,N фиксации попадания параметра в окно, определитель 22 параметров. вход которого соединен с входной шиной 23 и с входами формирователя 5 тактовых импульсов и формирователя 11 запускающего импульса, с первого по N-й выходы соединены с четвертыми входами с0оТВ8ТсТВ8ННо с первого по N-й каналов фиксации попадания параметра в окно, а также соответственно с первого по N-й информационными входами блока 16 памяти и информационными входами соответственно ключей 13.1-1З.N, причем выход формирователя 5 тактовых импульсов соединен с седьмым входом каждого из каналов 1.1-1.N фиксации попадания параметра в окно, Фиксатор 2Л попадания параметра в окно содержит соединенные последовательно первый элемент ИЛИ 24, первый элемент

НЕ 25 и первый ключ 26, выход которого является выходом фиксатора попадания параметра в окно. соединенные последовательно первый элемент И 27, второй элемент ИЛИ 28 и накопитель 29, первый и второй выходы которого соединены с соответствующими входами первого элемента

ИЛИ 24, соединенные последовательно второй элемент НЕ 30, вход которого соединен с первым входом первого элемента И 27, и второй элемент И 31, выход которого соединен с вторым входом второго элемента ИЛИ

28, второй 32 и третий 33 ключи, выходы которых соединены соответственно с третьим и четвертым входами второго элемента

ИЛИ 28. формирователь 34 пачки импульсов, первый и второй выходы которого соединены с первыми входами соответственно второго 32 и третьего 33 ключей, третий выход соединен с вторыми, входами первого

27 и второго 31 элементов И, четвертый выход соединен с вторыми входами первого ключа 26 и накопителя 29, причем третьи входы первого 27 и второго 31 элементов И соединены с выходами соответственно первого элемента ИЛИ 24 и первого элемента

HE 25, вторые входы второго 32 и третьего

33 ключей, первый вход первого элемента И

27 и вход формирователя 34 пачки импульсов являются соответственно первым, третьим, вторым и четвертым входами фиксатора 2.i попадания параметра в окно.

Елок 15 определения временных интервалов содержит соединенные последовательно генератор 35 импульсов, счетчик 36 импульсов, первый ключ 37 и накопитель 38, второй вход которого соединен с выходом генератора 35 импульсов, элемент И 39, вы50

Блок 16 памяти содержит N каналов памяти, каждый из которых включает в себя соединенные последовательно переключатель 52.! и первую схему 53.l выборки и хранения, инверсный выход которой является соответствующим выходом второй группы выходов блока 16 памяти, и вторую схему

54Л выборки и хранения, инверсный выход которой является соответствующим выходом первой группы выходов блока 16 памяти, прямой выход соединен с первым информационным входом переключателя

52,i, а первый вход соединен с вторым инход которого соединен с вторым входом первого ключа 37, второй 40 и третий 41 ключи, выходы которых соединены соответственно с третьим входом накопителя 38 и

5 вторым входом счетчика 36 импульсов, а первые входы соединены соответственно с первым и вторым входами элемента И 39, формирователь 42 пачки импульсов, первый, второй и третий выходы которого сое10 динены соответственно с вторым входом второго ключа 40, третьим входом элемента

И 39 и вторым входом третьего ключа 41, причем первые входы второго 40 и третьего

41 ключей и вход формирователя 42 пачки

15 импульсов являются соответственно первым, вторым и третьим входами блока 15 определения временных интервалов, а выходы счетчика 36 импульсов и накопителя 38 — соответственно первым и вторым выхода20 ми блока 15 определения временных интервалов.

Блок 17 обнаружения ошибок содержит соединенные последовательно первый элемент И 43, первый формирователь 44 нор25 мированных импульсов и первый элемент

НЕ 45, соединенные последовательно второй элемент И 46, второй формирователь 47 нормированных импульсов и второй элемент НЕ 48. соединенные последовательно

30 элемент 49 задержки и переключатель 50. управляющий вход которого соединен с выходом второго формирователя 47 нормированных импульсов, триггер 51, единичный и нулевой входы которого соединены соответ35 ственно с первым и вторым выходами переключателя 50, единичный и нулевой выходы соединены с первыми входами соответственно первого 43 и второго 46 элементов И, вторые входы которых соединены с первым

40 входом блок" 17 обнаружения ошибок, причем вход элемента 49 задержки является вторым входом блока 17 обнаружения ошибок, а выходы первого 45 и второго 48 элементов НE являются соответственно

45 первым и вторым выходами блока 17 обнаружения ошибок, 13

1748239

10

20

40 дается сигнал Хз

50 формационным входом переключателя 52,i и является соответствующим информационным входом блока 16 памяти, первый ключ

55. выход которого соединен с вторыми (управляющими) входами первых схем 53,i выборки и хранения всех каналов памяти, управляющий вход является первым управляющим входом блока 16 памяти, второй ключ 56, выход которого соединен с вторыми (управляющими) входами вторых схем

54.i выборки и хранения всех каналов памяти, управляющий вход соединен с управляющими входами переключателей 52.i всех каналов памяти и является вторым управляющим входом блока 16 памяти, формирователь 57 пачки импульсов, первый и второй выходы которого соединены с информационными входами соответственно первого 55 и второго 56 ключей, вход является третьим управляющим входом блока 16 памяти.

Самообучающийся селектор работает следующим образом, Принятый сигнал попадает на оп ределитель 22 параметров, в котором известными методами вырабатываются сигналы U

Формирователь 5 тактовых импульсов вырабатывает тактовые импульсы Хт, являющиеся опорными. Эти импульсы попадают на йервый вход программного обнаружителя 6 пачки, который построен по известной схеме и работает по.логике К/L-S (где К— число логических единиц, при получении которого íà L смежных интервалах принимается решение о захвате полезной последовательности, S — число нулей, полученных подряд, при достижении которого принимается решение о срыве отслеживания полезной последовательности), В исходном положении на втором выходе программного обнаружителя 6 пачки имеется логическая команда X« - =1 исходного положения, которая замыкает первый ключ

12, обеспечивая прохождение запускающе.го импульса с выхода формирователя 11 запускающего импульса на первый вход элемента ИЛИ 8 и на первые входы каналов

11-1,N фиксации попадания параметра в окно. При этом под воздействием запускающего импульса с выходов- второго 10 и четвертого 19 элементов И снимают соответственно логические сигналы Xz =- 0 и

Хз = 1, Команду исходного положения (X« = О) снимают задним фронтом запускающего импульса, прошедшего через первый ключ 12, каналы 1.1-1.N фиксации попадания параметра в окно и четвертый элемент

И 19 на второй вход программного обнаружителя 6 пачки.

Сигнал U>I попадает на четвертый вход канала 1. фиксации попадания параметра в окно, С первого и второго выходов канала 1,i снимают соответственно сигналы

X1KI = Хф1.! Хф2,(и Х2к! = Хф1,I, (где Хф1.I u

Хф2,; — выходные сигналы соответственно первого 2.l и второго 3.!фиксаторов попадания параметра в окно, содержащиеся в канале 1.! фиксации попадания параметра в окно). Сигнал хф, (,и= 1.2) равен "1", если в р-м фиксаторе попадания параметра в окно канала 1Л попадание i-го параметра в установленнае окно зафиксировано, и равен "0", если не зафиксировано. Сигналы Х1к1, Х1к2, ..., X«N попадают на соответствующие входы четвертого элемента И 19, а сигналы Х2к1, Х2к2, .„, X2KN на соответствующие входы третьего элемента И 18. С выходов третьего

18 и четвертого 19 элементов И снимаются соответственно сигналы Х1 = Х2к1л ...R XzgN и Хз = X I K1, i..., i X1 N.

Сигнал Х1 попадает на второй вход элемента ИЛИ 8, выходной сигнал которого через элемент НЕ 9 попадается íà первый вход второго элемента И 10, На второй вход элемента И 10 поступает сигнал Хз, а с его выхода снимается сигнал Xz = Х11 Хз . черта над r oãè÷åñêoé переменной обозначает логи гескае отрицание (инверсию). Сигнал Х2 поступает на первый вход блока 17 обнаружения ошибок, на второй вход которого поДопустим значение логической переменной В определяется только при Хз = 1 по правилу Б = В Х2, где B> — инверсия определенного ранее значения В (хранящегося в это время в памяти блока 17 обнаружения ошибок). После произведения всех необходимых операций вновь найденное значение

В заносится в память блока 17 и с этого момента времени обозначается символом

Вз. Блок 17 обнаружения ошибок формирует два логических сигнала Х4 = Xzg В и Х5 =

=Xz>Bs, совокупность возможных значений которых соответствует только одному из трех cocTQAHHA: 1) Х2 = 0; в этсм случае Х =

=1, Xs = 1, данному состоянию приписывается правильная работа самообучающегося селектора (фиг. 6 при t > ); 2) Xz = 1, значение логической переменной В;, хранящееся в это время в памяти блока 17 равно "0", в

1748239 этом случае Х4 = О, Хь = 1, данному состоянию соответствует ситуация, когда входной импульс может принадлежать как к полезной последовательности (фиг. 6 при t = t5), так и к хаотической импульсной помехе (ХИП) (фиг, 6 при t = tz; 3) Xz = 1, значение

Вз, хранящееся в это время в памяти блока

17 обнаружения ошибок, равно "1" в этом случае Х4 = 1, Х5 = О (см. фиг. 6 при t = tg), данному состоянию соответствует событие, заключающееся в том, что в блоках самообучающегося селектора происходит исправление ошибок, появившихся на двух предыдущих временных интервалах в результате фиксации (в фиксаторах 2Л и 3.1) попадания в окно параметров импульса

ХИП (фиг. 6 при t = t4).

Логические сигналы Х4 и Xs принимают нулевые значения (соответственно в состояниях 2 и 3 блока 17 обнаружения ошибок) только при Хз = 1 в течение времени, достаточного для выполнения необходимых операций в блоках самообучающегося селектора.

Сигнал Хз пода1от также на второй вход программного обнаружителя 6 пачки, на первый вход которого поступает тактовый импульс Хт. Всякому входному импульсу, запустившему формирователь 5 тактовых импульсов, приписывается "1", если Хз = 1, и "0", если Хз = О. При появлении на I смежных интервалах наблюдения (длительность которых определяется периодом следования тактовых импульсов Хт) не менее К логических единиц программный обнаружитель

6 памяти формирует команду "Захват" и выдает ее в виде логического сигнала Хзх = 1 на первый вход первого элемента И 7. На второй и третий входы первого элемента И

7 подают сигналы Х4 и Хз, а с его выхода снимается логический сигнал Х6, который поступает на управляющие входы вторых ключей 13.1-13 Я, Значению сигнала Х4 = 0 йриписывается событие, закл1очающееся в том, что входной импульс может принадлежать помехе, Оценки Uni параметров этого импульса не пропускаются на выходные шины 14,1-14.N самообучающегося селектора, так как при

X4= 0 сигнал Х6= О (фиг, 6 при t = tz) и вторые ключи 13.1-13.Й закрыты, Ключи 13.1-13,N закрыты также до сформирования команды

"Захват".

Если сигнал Х4 = 1, то после выдачи команды "Захват" импульс Хз через подготовленный к пропусканию элемент И 7 замыкает на время своей длительности ключи

13.1-13 N и оценки Uni параметров соответствующего входного импульса проходят на выходные шины 14,1-14.N самообучающегося селектора, Если после выхода программного обнаружителя 6 пачки из исходного состояния, а также если он находится в состоянии захвата, подряд на S смежных ин5 тервалах не зафиксировано ни одной "1", То программный обнаружитель 6 пачки переходит в исходное состояние и своими командами Хид = 1 и Хзх = 0 замыкается первый ключ 12 и закрывает первый элемент И 7.

10 Сигналы Хз и Х4 вместе с сигналом Х5 используют для управления работой блока

16 памяти, информационные входы которого подключены к соответствующим выходам определителя 22 параметров, Блок 16 памя15 ти имеет Й первых 53,1-53Я и N вторых

54.1-54М схем выборки и хранения. Содержимое всех первых 53,1-53Я схем выборки и хранения обозначим вектором C1 = (С11, C12, ..., C1N), содержимое всех вторых 54,120 54.N схем выборки и хранения обозначим вектором C2 = (C21 Сгг С2N) где Gj =

1,2,j=1,N — содер>кимое соответствующей схемы выборки и хранения, Если при поступлении на входную шину 23 очередного

25 импульса вырабатывается сигнал Хз = 1, то в блоке 16 памяти производится перезапись содержимого схем выборки и хранения по правилу, зависящему от состояния блока 17 обнаружения ошибок. В состоянии 1 (Х4 = 1, 30 Х5=1) сначала вектору С1 присваивают значение вектора Сг а затем вектору С2 присваивают значение вектора оценок

ОПрЕдЕЛяЕМЫХ ПараМЕтрОВ Un = (Un1, Опг. "., U

35 и С2 осуществляется по правилу:

С1=С2, С2=0п (1) где очередность запоминания совпадает с номером равенства, отсчитанным слева направо.

40 В состоянии 2 (Х4 = О, Хь = 1) значение вектора Cz не изменяется, а вектору С1 присваивается значение вектора Un, т.е, правило перезаписи имеет вид:

C1-Un, С2=С2 (2)

45 В состоянии 3 (Х4 =- 1, Х5 = О), наоборот, значение вектора С1 не изменяется, а вектору Сг, присваивается значение вектора Uп, т,е. перезапись осуществляется по правилу:

С1 = C1 12 = Un (3)

50 С первой группы выходов блока 16 памяти снимаются сигналы 07.1, 07.2, ..., 07g, соответству1ощие компонентам С21, Сгг, ..., Czg вектора Cz, взятым со знаком "-", а с второй группы выходов снимаются сигналь:

55 08.1, 0в.г, ..., U8.N, соответствующие компонентам С11, С12...„С11ч вектора С1, взятым со знаком "-", Кроме того, сигналы Хз, Х4 Х5 подаются соответственно на третий, второй и первый

174823S

18

17 входы блока 15 определения временных интервалов. При этом определяются интервалы между текущим моментом времени и моментами присвоения значений векторам

С1 и С2 соответственно т2 и г1, С первого и второго выходов блока 15 определения временных интервалов снимаются соответственно сигналы Ug и О1а, соответствующие временным интервалам

r1 и т2, Сигналы О7.1 и U8.1 подаются соответственно на первый и второй информационные входы переключателя 21Л. Сигналы Ug и О1а поступают соответственно на первый и второй информационные входы переключателя

20. На управляющие входы переключателей

21.1-21.N с первого выхода программного обнаружителя 6 пачки подается команда

"Захват" в виде сигнала Хз, равного "0" до принятия решения о захвате на отслеживание полезной последовательности импульсов и равного "1" после принятия такого решения. Под воздействием сигнала Х х выход (неподвижный контакт) каждого из переключателей 21.i и 20 подключен к своему первому информационному входу (первому неподвижному контакту), если Хз = О, и к своему второму информационному входу (второму неподвижному контакту), если

Хзх = 1. С выходов переключателей 20 и 21,I снимаются соответственно сигналы U11 и

012.1, которые подаются соответственно на пятый и шестой входы канала 1,i фиксации попадания параметра в окно и соответствуют полуширине Ц12л и среднему значению

Оср2.i ВтсрОГО ОКНа дЛя i-rO ПараМЕтра. СИГналы Ug и U7.i подаются также соответственно на второй и третий входы канала 1.i фиксации попадания параметра в окно и соответствуют полуширине 1ф1.i и среднему .ЭНаЧЕНИЮ Ucp1. ПЕРВОГО ОКНа ДЛЯ I-ГО ПаРаметра.

Таким образом, для I-го параметра до выдачи команды "Захват" средние значения и полуширины створов riepeoro и второго окон формируются по правилу:

Ucp1.i = Оср2Л = С2! U 1Л = U. 2Л = ki 1, (4) после выдачи команды "Захват" — по правилу:

Оср1. "- C21, Оср2Л = C1i, ОЛ 1Л = ki T1

Ь2Л= 4 т2, (5) где kl — константа, устанавливаемая таким образом, чтобы выполнялось условие

Ь 1 (5 7) гллп! " rnnl <1 (6) где GBAi и гоп — саответственнс среднее квадратическое отклонение и нормированная автокорреляцианная функция оценки

Url I-га паааметра для импульсов полезн
