Рупорный громкоговоритель

Рупорный громкоговоритель

Иллюстрации

Показать все

Реферат



Сущность изобретения: рупорный громкоговоритель со свернутым рупором круглого сечения содержит устройство пылезащиты, состоящее из жалюзной металлической сетки и пылезащитной пленки. В торцовой части колена рупора выполнено резьбовое отверстие, а в устройство пылезащиты введены пластмассовая сетка, на которую со стороны рупора наклеена пылезащитная пленка, соединенная по центру с торцовой частью колена рупора громкоговорителя винтом, и резиновое кольцо U-образной формы в сечении, охватывающее по периметру металлическую сетку и пластмассовую сетку с наклеенной на нее пленкой.

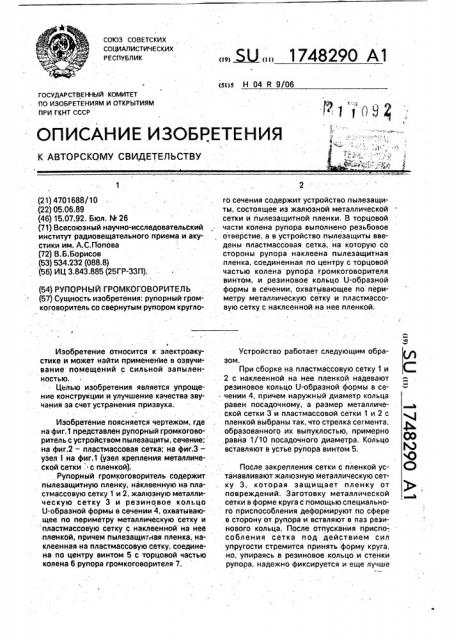

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Н 04 R 9/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР 1 tA!1$

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ !

1 (21) 4701688/10 (22) 05.06.89 (46) 15.07,92, Бюл, hh 26 (71) Всесоюзный научно-исследовательский институт радиовещательного приема и акустики им. А.С.Попова (72) В.Б.Борисов (53) 534.232 (088.8) (56) ИЦ 3.843.885 (25ГР-ЗЗП). (54) РУПОРНЫЙ ГРОМКОГОВОРИТЕЛЬ (57) Сущность изобретения: рупорный громкоговоритель со свернутым рупором круглоИзобретение относится к злектроакустике и может найти применение в озвучивание помещений с сильной запйленн остью.

Целью изобретения является упрощение конструкции и улучшение качества звучания за счет устранения призвука.

Изобретение поясняется чертежом, где на фиг,1 представлен рупорный громкоговоритель с устройством пылезащиты, сечение; . на фиг.2 —; на фиг.З— узел на фиг.1 (узел крепления металлической сетки . с пленкой);

Рупорный громкоговоритель содержит пылезащитную пленку, наклеенную на пластмассовую сетку 1 и 2, жалюэную металлическую сетку 3 и резиновое кольцо

0-образной формы в сечении 4, охватывающее по периметру металлическую сетку и пластмассовую сетку с наклеенной на нее .пленкой, причем пылезащитная пленка, наклеенная на пластмассовую сетку. соединена по центру винтом 5 с торцовой частью колена 6 рупора громкоговорителя 7.!

Ж,, 1748290 Al

ro сечения содержит устройство пылеэащиты, состоящее из жалюзной металлической сетки и пылезащитной пленки, В торцовой части колена рупора выполнено резьбовое отверстие, а в устройство пылезащиты введены пластмассовая сетка, на которую со стороны рупора наклеена пылезащитная пленка, соединенная по центру с торцовой частью колена рупора громкоговорителя винтом, и резиновое кольцо U-образной формы в сечении, охватывающее по периметру металлическую сетку и пластмассовую сетку с наклеенной на нее пленкой.

Устройство работает следующим образом.

При сборке на пластмассовую сетку 1 и

2 с наклеенной на нее пленкой надевают резиновое кольцо U-образной формы в се- чении 4, причем наружный диаметр кольца равен посадочному, а размер металличе. ской сетки 3 и пластмассовой сетки 1 и 2 с пленкой выбраны так, что стрелка сегмента, образованного их выпуклостью, примерно ,равйа 1/10 посадочного диаметра. Кольцо вставляют в устье рупора винтом 5.

После закрепления сетки с пленкой устанавливают жалюзную металлическую сетку 3, которая защищает пленку от повреждений. Заготовку металлической сетки в форме круга с помощью специального приспособления деформируют по сфере в сторону от рупора и вствляют в паз резинового кольца. После отпускания приспо-, собления сетка под действием сил упругости стремится принять форму круга, но, упираясь в резиновое кольцо и стенки рупора, надежно фиксируется и еще лучше

1748290 герметизирует устье руйора. Размер ячеек выбирается по формуле верх < 4 = 5,75 ч Е И

12-а q где 1верх — значение верхней граничной частоты, воспроизводимой громкоговорителем; .

4ч — значение резонансной частоты пленки, закрепленной по периметру ячейки;

h — толщина пленки;, Š— модуль упругости пленки; а — размер стороны ячейки; р — плотность материала пленки„

Формула изобретения

Рупорный громкоговоритель, содержащий электроакустический преобразователь со свернутым рупором круглого сечейия, в

4 устье которого установлены српряжВн ные по периметру ;пылезащитная, пленка ц ме:таллическая сетКЭ в форме сегмента.сферы, причем торцовая часть колена"рулоф ас-

5, положена от устья на расстояйии не. менее

1/10 его диаметра о тл и" ч,-а ю iq é :Й с;я тем, что; с целью улучеейия качества звучания За счет устранения йроизвуков и "уп,рбЩеййя конструкцйи, в"него введена пластмассовая,,.:

10 сетка и эластичное кольцо V-образной фор- мы,. пылезащитная "пленка закреплена "ца йластмассовой сетке, а эластичное :ко Ыцо

U-образной формы усгановлено rm,-периметру сопряжения металлической :и" пласт15 " массовой сетки, центральная"часть "которой связана с торцовой частью колена "рупора, ". причем стрела сегмента металлической. сетки не превь1шает расстояния между tîрцовой частью. колена и устьем рупора, " .:

1748290

J фиг.Л
