Реферат



174859

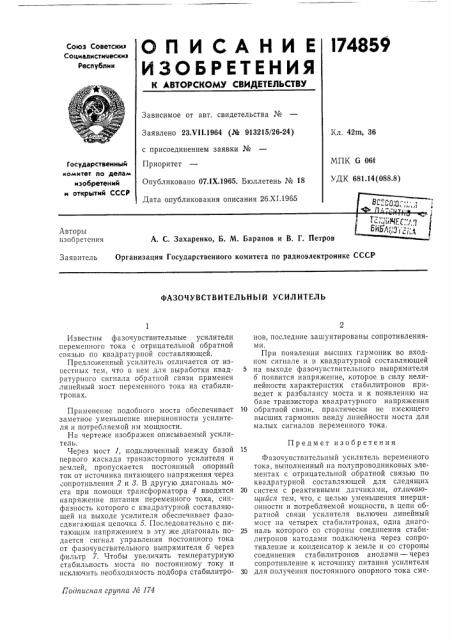

ОП ИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советския

Социалистииескил

Республик

Зависимое от авт. свидетельства №

Заявлено 23Х1|.1964 (№ 913215/26-24) с присоединением заявки №

Приоритет

Опубликовано 07.IX.1965. Бюллетень № 18

Дата опубликования описания 26,XI.1965

Кл. 42m, 36

МПК G 061

УДК 681.14(088.8) Государственным комитет по делам изобретений и отнрытий СССР

ec""co, Q,-,,,|

Авторы изобретения

А. С. Захаренко, Б. М. Баранов и В. Г. Петров

Заявитель Организация Государственного комитета по радиоэлектронике СССР

ФАЗОЧУВСТВИТЕЛЪНЪ|Й УСИЛИТЕЛЬ

Гоописная гру гпа Л6 174

Известны фазочувствительные усилители переменного тока с отрицательной обратной связью по квадратурной составляющей.

Предложенный усилитель отличается от известных тем, что в IICM для выработки квадратурного сигнала обратной связи применен линейный мост переменного тока на стабилитронах.

Применение подобного моста обеспечивает заметное уменьшение инерционности усилителя и потребляемой им мощности.

На чертеже изображен описываемый усилитель.

Через мост 1, подключенный между базой первого каскада транзисторного усилителя и землей, пропускается постоянный опорный ток от источника питающего напряжения через сопротивления 2 и 8. В другую диагональ моста при помощи трансформатора 4 вводится напряжение питания переменного тока, синфазность которого с квадратурной составляющей па выходе усилителя обеспечивает фазосдвигающая цепочка 5. Последовательно с питающим напряжением в эту же диагональ подается сигнал управления постоянного тока от фазочувствительного выпрямителя б через фильтр 7. Чтобы увеличить температурную стабильность моста по постоянному току и исключить необходимость подбора стабилитронов, последние зашунтированы сопротивлениями.

При появлении высших гармоник во входном сигнале и в квадратурной составляющей

5 на выходе фазочувствительного выпрямителя б появится напряжение, которое в силу нелинейности характеристик стабилитронов приведет к разбалансу моста и к появлению на базе транзистора квадратурного напряжения

10 обратной связи, практически не имеющего высших гармоник ввиду линейности моста для малых сигналов переменного тока.

Предмет изобретения

Фазочувствительный усилитель переменного тока, выполненный на полупроводниковых элементах с отрицательной обратной связью по квадратурной составляющей для следящих

20 систем с реактивными датчиками, отличаюи ийся тем, что, с целью уменьшения инерционности и потребляемой мощности, в цепи обратной связи усилителя включен линейный мост на четырех стабилитронах, одна диаго25 наль которого со стороны соединения стабилитронов катодами подключена через сопротивление и конденсатор к земле и со стороны соединения стабилитронов анодами — через сопротивление к источнику питания усилителя

30 для получения постоянного опорного тока сме174859

Составитель А. А. Маслов

Техред T. П. Курилко Корректор Ф. П. Киреева

Редактор Л. А. Утехина

Заказ 3258/16 Тираж 975 Формат бум. 60 90 /а Объем 0,13 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, д. 2 щения и к базе каскада усиления, а другая диагональ подключена с одной стороны к фазочувствительному выпрямителю квадратурной составляющей выходного сигнала усилителя для осуществления разбаланса моста по переменному току и с другой стороны — к источнику сигнала переменного тока, синфазно.

ro с квадратурной составляющей.
