Затвор с полым натяжным кольцом для упаковочных контейнеров

Затвор с полым натяжным кольцом для упаковочных контейнеров

Иллюстрации

Показать все

Реферат



Использование: изобретение относится к упаковочным контейнерам. Сущность изобретения заключается а том, что в состоянии , в котором концы натяжного кольца расположены один над другим, вблизи нижнего конца кольца установлена направленная вверх запирающая петля 11, которая в положении запирания натяжного кольца проходит через прорезь 12 в конце кольца, находящегося над нижним концом для предохранительной скобы 1 ил

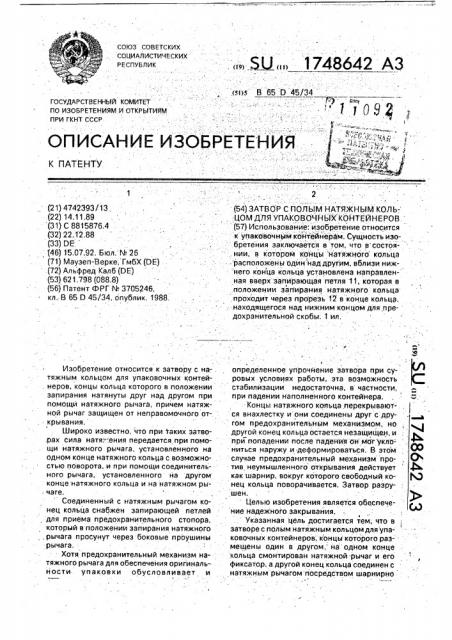

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

")108ф, (я)5 В 65 О 45/34

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ (21) 4742393/13, (22) 14.11,89 (31) С 8815876.4 (32) 22 1 2.88 (33) 0Е (46) 15.07,92, Бюл. ¹ 26 (71) Маузеп-Верке:, ГмбХ (0E) .(72) Альфред Калб (DE) (53) 621.798 (088,8) (56) Патент ФРГ № 3705246, кл. В 65 0 45/34,.опублик, 1988.

Изобретение относится к затвору с натяжным кольцом для упаковочных контей. неров, концы кольца которого в положении запирания натянуты друг над другом при помощи натяжного рычага, причем натяжной рычаг защищен от неправомочного открывания.

Широко известно, что при 1аких затво.рах сила натя:".ения передается при помощи натяжного рычага, установленного на одном конце натяжного кольца с возможностью поворота, и при помощи соединительного рычага, установленного на другом конце натяжного кольца и на натяжном. ры. чаге, Соединенный с натяжным рычагом конец кольца снабжен запирающей петлей для приема предохранительного стопора, который в положении запирания натяжного, рычага просунут через боковые проушины рычага.

Хотя предохранительный механизм натяжного рычага для обеспечения оригинальности упаковки обусловливает и.Я2 1748642 А3

2 (54) ЗАТВОР С ПОЛЫМ НАТЯЖНЫМ КОЛЬ-

ЦОМ ДЛЯ.УПАКОВОЧНЫХ КОНТЕЙНЕРОВ. (57) Использование: изобретение относится к упаковочнйм контейнерам. Сущность изобретения заключается в том, что в состоя.нии, в котором концы натяжного кольца расположены одйн "над другим, вблизи ниж него конца кольца установлена направленная вверх запирающая петля 11, которая в положении запирания натяжного кольца . проходит через прорезь 12 в конце кольца, :. находящегося над нижним концом для предохранительной скобы. 1 ил.

Э определенное упрочйение затвора при суровых. условиях работы, .эта возможность стабилизации недостаточна, в частности, при падении наполненного контейнера.

Концы натяжного кольца перекрывают-.. ся внахлестку и они соединены друг с дру- . .д

roM предохранительным механизмом, но, другой конец кольца остается незащищен, и прйпопадений после падения он могуклониться наружу и.деформироваться. В этом О© случае предохранительный механизм про-, О тив неумышленного откръ1вания действует ам как шарнир, вокруг которого свободный ко- ) нец кольца поворачивается. Затвор разрушен. Целью изобретения является обеспечение надежного закрывайия.

Указанная цель достигается тем; что в ;

I затворе с полым натяжным кольцом для упаковочных контейнеров, концы которого размещены один в другом, на одном конце кольца смонтирован натяжной. рычаг и его фиксатор, а.другой конец кольца соединен с натяжным рычагом посредством шарнирно

1748642

Вблизи конца 1 кольца, находящегося под концом 2, предусмотрена направленная вверх, т,е, наружу, дополнительная запирающая петля 10, которая проходит через прорезь 11 в конце 2 кольца, лежащем над концом.1, когда натяжное кольцо 3 находится в запирающем положении, Через боковое отверстие запирающей петли 10 проводят вторую предохранительную скоб у (не показано), которая прилегает к поверхности конца 2 кольца. В результате затвор очень надежно стабилизирован.

Составитель Е.Бокова

Техред M.Ìoðãåíòàë

Редактор Ю,Середа

Корректор Э.Лоычакова

Заказ 2514 Тираж . Подписное . ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушскэя нэб., 4/5

Производственно-издательский комбинат ". Патент", г. Ужгород, ул:Гагарина, 101 смонтированной тяги, на конце кольца, имеющем натяжйой рычаг,, выполнена направленная вверх петля для предохранительной скобы; а на другом конце — соответствующая прорезь. ..: 5

На чертеже схематично изображен за, твор с полым натяжным кольцом для упако вочных контейнеров, Оба конца 1 и 2 полого натяжного кольца 3 расположены один над другим. Сила 10 натяжения передается через натяжной рычаг 4, который своим одним концом установлен с возможностью поворота на стойке 5 под подшипник 1 конца натяжного. кольца.

Отсюда передача силы осуществляется че- 15 рез соединительный рычаг 6, который с одной стороны соединен с натяжным pb. ÷àãîì

4, а с другой стороны установлен нэ стойке

7 подшипник 2 конца натяжного кольца. Соединенный с натяжным рычагом 4 конец 1 20 кольца снабжен запирающей петлей 8 с боковыми проходящими отверстиями. B,ýàïè. рающем положении натяжного рычага 4 проводят йредохранительную скобу(не показано) через боковые проушины 9 нэтяж- 25 ного рычага и через боковые отверстия: . запирающей петли B, Формула изобретения

° Затвор с полым натяжным кольцом для упаковочных контейнеров, концы которого размещены один в другом, на одном конце кольца смонтирован натяжной рычаг и его фиксатор, а другой конец кольца соединен с натяжным рычагом посредством шарнирно смонтированной тяги, отличающийся тем, что, с целью обеспечения надежного закрывания, нэ конце кольца, имеющем на- . тяжной рычаг, выполнена направленная вверх йетля для предохранительной скобы, а нэ.другом конце — соответствующая прорезь для прохождения петли.
