Устройство для очистки головок корнеплодов от остатков ботвы

Устройство для очистки головок корнеплодов от остатков ботвы

Иллюстрации

Показать все

Реферат



Изобретение относится к очистителям корнеплодов от остатков ботвы, применяемым на корнеплодоуборочкых комбайнах и стационарных пунктах очистки корнеплодов . Цель изобретения - повышение качества очистки и производительности. Устройство содержит раму, бесконечный транспортер, состоящий из шарнирных четырехзвенников 2 и поводков 3 с рамками 4 Шарнирные четырехзвенники 2 состоят из вертикальных пластин 5 и каждый из них имеет с соседними общие шарниры 6. С боковых сторон каждой части ветви транспортера установлены направляющие 7, а под транспортером в месте загрузки смонтирована прутковая решетка 8. В местах очистки сверху и снизу боковых ветвей транспортера при помощи рычагов и пружин установлены очистительные элементы It, состоящие из валов, боковых дисков, пружин и очистительной сетки, состоящей из колец. 1 з. п. ф-лы, 10 ил.

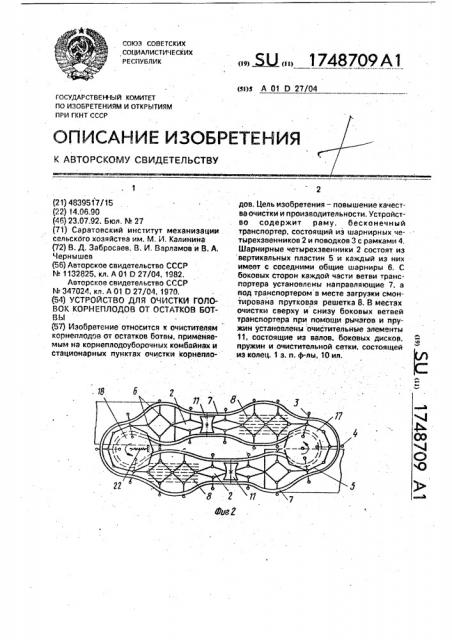

союз советских социАлистических

РЕСПУБЛИК (и)й А 01 0 27/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ по изов етениям и откРытиям

ПРИ ГКНТ СССР

K ABTGPCKOMY СВИДЕТЕЛЬСТВУ

1 (21) 4839517/15 (22) 14.06.90 (46) 23.07,92. Бюл, 1Ф 27 (71) Саратовский институт механизации сельскбго хозяйства им. М, И. Калинина (72) В. Д. Забросаев. В. И. Варламов и В. А.

Чернышев (56) Авторское свидетельство СССР

М 1132825, кл. А 01 0 27/04, 1982.

Авторское свидетельство СССР

М 347024, кл, А 01 0 27/04, 1970. (54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ ГОЛОВОК КОРНЕПЛОДОВ ОТ ОСТАТКОВ БОТВЫ (57) Изобретение относится к очистителям корнеплодов от.остатков ботвы, применяемым на корнеплодоуборочных комбайнах и стационарных пунктах очистки корнепло„„5U „, 1 748709 А1 дов. Цель изобретения — повышение качества очистки и производительности, Устройство содержит раму, бесконечный транспортер, состоящий из шарнирных четырехзвенников 2 и поводков 3 с рамками 4.

Шарнирные четырехзвенники 2 состоят из вертикальных пластин 5 и каждый из них имеет с соседними общие шарниры 6. С боковых сторон каждой части ветви транспортера установлены направляющие 7, а под транспортером в месте загрузки смонтирована прутковая решетка 8. В местах очистки сверху и снизу боковых ветвей транспортера при помощи рычагов и пружин установлены очистительные элементы

11, состоящие из валов, боковых дисков. ф пружин и очистительной сетки, состоящей из колец. 1 з. п. ф-лы, 10 ил.

1748709

Изобретение оТМосНТсА к сельскохоэяй- нов прямолинейные участки, при этом каж-. ственному машиностроению, в частности к дый четырехзвенник посредством поводочистителям корнеплодов; применяемым ков,установленныхнасвободныхшарнирах на корнеуборочных машинах и стационар- четырехэвенника, связан с направляющиных пунктах очистки корнеплодов, 5 ми, причем очистительные элементы pacno.s

Известно устройство, содержащее два ложены снизу и сверху боковых ветвей бесконечных наклонных ремня, образую- транспортера и каждый элемент выполнен щих теребильный ручей своими рабочими иэ барабана, боковины которого подпруживетвями, ниже которых размещена прием- нены друг относительно друга, а рабочие ная часть транспортера корней, в зоне гори- 10 поверхности выполнены из сетки, состоязонтальногоучастка которого расположены щей из колец, причем каждый барабан выравниватель корней, ботвосрезающий смонтирован на рычаге и подпружинен в нож с горизонтальной осью вращения и свя- вертикальной плоскости, кроме того, в зоне эанный с приводом доочиститель корней. загрузки под транспортером смонтирована

Наиболее близким к изобретению явля- 15 прутковая решетка, ется очиститель корнеплодов свеклоубороч- Цель достигается также тем, что элеменного комбайна, выполненный в виде ряда ты шарнирного четырехэвенника выполнепараллельно расположенных транспорте- ны из вертикально установленных пластин. ров, несущий на себе конусообразные во- Применение предлагаемого устройства, ронки для фиксации корнеплодов головкой 20 в отличие от известного позволяет: улучвверх, над которыми в верхней части транс- шить качество обрезки и уменьшить травмипортеровустановлены с наклоном дисковые рование корнеплодов за счет полного .ножи, а сбоку вращающиеся щетки, Для по- копирования очистительными элементами штучной подачи корнеплодов в воронки с . поверхности коонеплода и, следовательно, ориентацией их головкой вверх поперек 25 увеличить срок хранения корнеплодов. Исктранспортеров с воронками установлены с лючение необходимости ориентации корне расходящимся зазором два транспортера, плодов головкой в одном направлении и наклоненные один к другому боковыми сто- возможность зафиксировать корнеплоды ронами, Для направления корнеплодов в различной формы сильно расширяет техноконусных воронках применены дополни- 30 логические возможности устройства и потельййе, спаренные транспортеры и непод- эволяет применять его на различных видах вижные воронки. и сортах корнеплодов.

Однако данный очиститель обладает Ha фиг, 1 изображен очиститель, вид следующими недостатками:невозможность спереди; на фиг, 2 — то же; вид сверху; на осуществления фиксации корнеплодов ro- 35 фиг. 3- схема работы одной из ветвей трансловкой вверх на некоторых сортах корне- портера, вид спереди; на фиг. 4 — то же, вид плодов; некачественная обрезка сверху; на фиг, 5 — привод транспортера, корнеплодов из-за невозможности полного вид сверху; на фиг. 6 — разрез А-А на фиг. 5; копирования обрезающим ножем головки на фиг, 7 — шарнирный четырехзвенник, вид корнеплода;.малая производительность из- 40 спереди; на фиг, 8 — то же, вид сверху; на за наличия холостых ветвей транспортеров; фиг. 9 — кинематика шарнирного четырехР ограничение применения устройства на эвенника; на фиг. 10 — очистительный элеуборке лишь сахарной свеклы. мент.

Целью изобретения является повыше- Устройство содержит раму (не показание качества очистки и повышение произво- 45 на), бесконечный транспортер 1. состоящий

"дительности., из шарнирных четырехзвенников 2 и снабЦель достигается тем, что в устройстве женный поводками 3 с рамками 4. Каждый содержащем бесконечный транспортер с иэ шарнирных четырехзвенников 2, состояячейками для фиксации корнеплодов очи.- щий из вертикально установленных пластин стительные рабочие органы и устройство 50 5, имеет с соседним общий шарнир 6 и с для загрузки, транспортер расположен в го- помощью поводков 3 связан с дугообразныриэонтальной плоскости, ветвь транспорте- ми направляющими 7, расположенными с ра выполнена из шарнирных боковых сторон каждой части ветви трансчетырехэвенников, каждый из которых име- портера 1. ет с соседним общий шарнир, приводные 55 В местах загрузки под транспортером 1

"элементы выполненыиз многогранников,а смонтирована регулируемая по высоте транспортер снабжен дугообразными на- прутковая решетка 8. правляющими, размещенными с боковых В местах очистки сверху и снизу транссторон каждой ветви транспортера и имею- портера 1 при помощи рычагов 9 и пружин щими в зоне очистительных рабочих орга- 10 смонтированы подпружиненные в верти1748709 кальной плоскости очистительные элементы 11, каждый из которых выполнен в виде барабана нэ валу 12 которого находятся боковины 13, подпружиненные друг относительно друга пружинами 14, В качестве рабочей поверхности в очистительных элементах 11 применена сетка 15, состоящая из колец 16, Транспортер 1 приводится а движение приводными элементами 17 и 1 8., состоящими из валов 19, многогранных дисков 20 и ступиц 21. Один из приводных элементов является ведущим 17, другой ведомым 18, который выполнен подпружиненным пружинами 22.

Загрузка корнеплодов в четырехзвенники 2 производится загружающим устройством 23, а отгрузка очищенных корнеплодов производится прутковым транспортером 24.

Устройство для очистки корнеплодов от остатков ботвы работает следующим образом.

Сходя с приводного элемента 17, Шарнирный четырехзвенник 2 транспортера 1 при помощи поводков 3 и расходящихся в месте загрузки направляющих 7 приобретает форму квадрата, что обеспечивает попадание в нее корнеплода наибольшего диаметра, Корнеплод из загружающего устройства 23 подается в четырехзвенник 2 и удерживается от выпэдания из него прутковой решеткой 8, регулируемой по высоте а зависимости от среднего размера- корнеплодов.

Выходя из зоны загрузки, шарнирный четырехзвенник 2 приобретая форму ромба благодаря исчезновению растягиаающего действия поводков 3, что в свою очередь обеспечивается схождением направляющих 7, которые имеют в месте очистки прямолинейные участки, и фиксирует корнеплод, копируя его форму при помощи пластин 5 шарнирно соединенных между собой.

Зафиксированный а четырехзвеннике 2 корнеплод подается к очистительным элементам 11, которые, вращаясь навстречу движения транспортера при помощи рабочей поверхности, выполненной иэ сетки 15, состоящей из колец 16, очищают головку и

- корешек от растительных остатков.

Полное копирование очищаемой поверхности достигается за счет перемещения очистительных элементов 11 в вертикальной плоскости, преодолевая сопротивление пружин 10, благодаря силе давления которых происходит смещение боковых дисков

13 по валу 12, преодолевая сопротивление пружин 14 в очистительном элементе 11.

Пружина 14 служит для возвращения боковых дисков 13 в исходное положение после окончания воздействия очистительного элемента 11 на корнеплод, Смещение боковых

5 дисков 13 приводит к деформации рабочей поверхности, выполненной из сетки 15, которая полностью копирует очищаемую поверхность. В ы пол нение рабочей поверхности из сетки 15 обеспечивает ее

10 самоочищение от растительных остатков благодаря подвижному соединению колец

16.

При выходе из эоны очистки четырехзвенник 2, благодаря расходящимся на15 правляющим 7 и поводкам 3, приобретает форму квадрата и корнеплод выпадает на выгрузной прутковый транспортер 24, После выгрузки корнеплода четырехзвенник 2, освобождаясь от растягивающе20 го действия поводков 3 и направляющих 7, складывается и ложится вертикальными пластинами 5 на грани приводного элемента 17, огибает его, и рабочий процесс повторяется на второй ветви транспортера 1, 25

Формула изобретения

1, Устройство для очистки головок корнеплодов от остатков ботвы, содержащее

30 бесконечный транспортер с ячейками для фиксации корнеплодов, очистительные рабочие органы и устройство для загрузки, о тл и ч а ю щ е е с я тем, что, с целью повыше-. ния качества очистки и повышения произво35 дительности, транспортер расположен в горизонтальной плоскости, ветвь транспор- . тера выполнена из шарнирных четырехзвенников, каждый из которых имеет с соседним общий шарнир, приводные эле40 менты выполнены из многогранников, э транспортер снабжен дугообразными направляющими, размещенными с боковых сторон каждой части ветви транспортера и имеющими в зоне очистительных рабочих

45 органов прямолинейные участки, при этом каждый четырехэвенник посредством поводков, установленных на свободных шар- нирах четырехзвенника, связан с направляющими, причем очистительные

50 элементы расположены снизу и сверху боковых ветвей транспортера, и каждый очистительный элемент выполнен в виде барабана, боковины которого подпружинены друг относительно друга, а рабочие по55 верхности выполнены из сетки, состоящей из колец, причем каждый барабан смонтирован на рычаге и подпружинен в вертикальной плоскости, кроме того, в зоне загрузки под транспортером смонтирована прутковая решетка.

1748709. 2. Устройство по и. 1, о т л и ч а ю щ е ес л тем, что элементы шарнирного четырехзвенника выполнены из вертикально установленных пластин.

1748709

174S709
