Реферат



Изобретение относится к сельскому хозяйству , в частности к конструкции виноградных шпалер. Цель изобретения обеспечение самопроизвольного закрепления виноградной лозы и побегов на шпалерной проволоке. Шпалера состоит из опоры 1 и W-образной поперечной полки 2. Концы полки 2 имеют вертикальные стержни 5. Шпалерная проволока 6 крепится к шпалере . Центральный стержень может быть оборудован дугообразной планкой с проволоками для противоградовой сетки. 1 з.п. ф-лы, А ил.

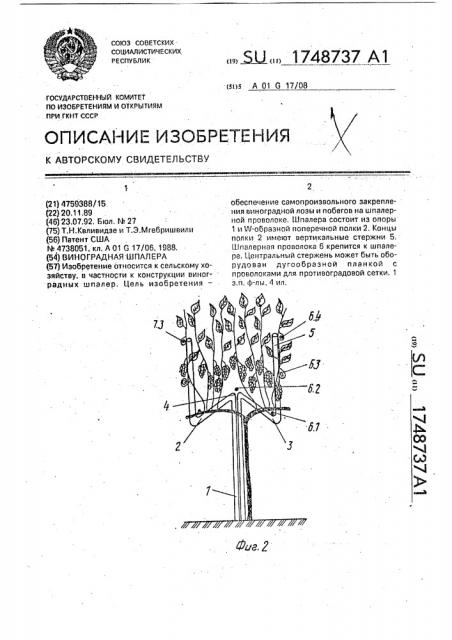

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 А 01 G 17/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOMY СВИДЕТЕЛЬСТВУ (21) 4759388/15. (22) 20.11.89 (46) 23.07.92, Бюл, N 27 (75) Т.H.Квливидзе и Т.Э.Мгебришвили (56) Патент США

t+ 4738051, кл. А 01 G 17/06, 1988. (54) ВИНОГРАДНАЯ ШПАЛЕРА (57) Изобретение относится к сельскому хозяйству, в частности к конструкции виноградных шпалер. Цель изобретения—. Ж „, ПЯЛЪ7 А1 обеспечение самопроизвольного закрепления виноградной лозы и побегов на шпалерной и ро вол оке. Ш палера состоит из опоры

1 и W-образной поперечной полки 2. Концы полки 2 имеют вертикальные стержни 5, Шпалерная проволока 6 крепится к шпалере, Центральный стержень может быть оборудован дугообразной планкой с проволоками для. противоградовой сетки. 1 з.п. ф-лы, 4 ил.

1748737

Изобретение относится к сельскому хозяйству, в частности к виноградарству и касается конструкции виноградных шпалер.

Цель изобретения — повышение эксплуатационных возможностей.

На фиг.1-4 изображена шпалера, Виноградная шпалера состоит из вертикальной опорь 1, врытой в почву. На опоре 1 закреплен W-образный элемент 2, седловины 3 которого находятся ниже уровня конца 4 опоры, с которой связан этот

W-образный элемент.

Свободные концы W-образного элемента по фиг.2 удлинены и представляют собой боковые стержни 5.

W-образный элемент 2.может быть выполнен заодно со стержнями 5 из бетона йли пластмассы и замоноличен после установки на конец 4 бетонной или пластмассовой опоры 1, предварительно врытой в почву (фиг.4), Возможно также формирование шпалеры целиком из бетона или пластмассы, а также из металла, К W-образному элементу 2 и стержню 5 крепится шпалерная проволока 6.1-6.3 шпалерного ряда. Лоза 7. 1-7,3, прорастая, поднимается вверх на опоре 1, затем раздваивается и каждая сухая полвязка закрепляется на нижней нити шпалерной проволоки. Эта нить расположена (если смотреть сверху) между нитями, Затем прорастающие зеленые побеги располагаются между нитями и их усы, обвиваясь на этих нитях, прочно фиксируют лозу.

5 Еще более устойчивее формируется куст при наличии стержней 5. На закрепленных на них нитях 6.4 центрального стержня в два яруса закрепляется шпалерная проволока.

10 На центральном стержне можно кре- . пить перекрытие в виде дугообразной планки, к которой крепятся проволоки (вдоль шпалерного ряда). на которые укладывают противоградовую сетку.

15 Центральный стержень этого варианта также снабжен нитями 6.5 (в два яруса) шпалерной проволоки, Конструкция шпалеры позволяет отказаться от фиксирующих приспособлений.

Формула изобретения

1. Виноградная шпалера, содержащая вертикальную опору с поперечной полкой. на которой закреплены шпалерные прово25 локи, отличающаяся тем, что, с целью повышения эксплуатационных возможностей, поперечная полка выполнена W-образной.

2. Шпалера по и. 1, о т rl и ч а ю щ а я с я

30 тем, что боковые звенья W-образной поперечной полкй-расположены вертикально.
