Реферат

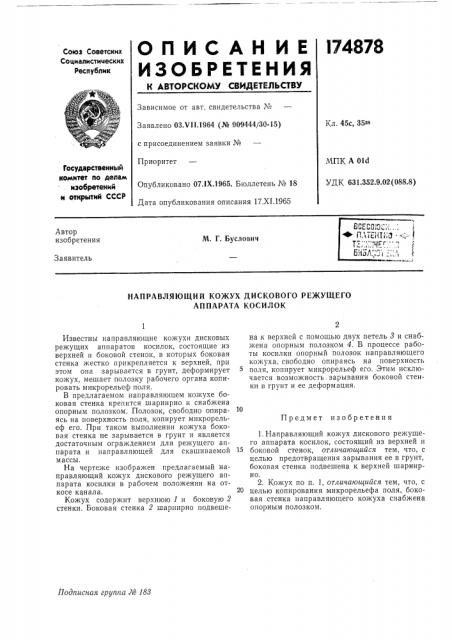

ОПИСАН ИЕ l74878

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 45с, 352s

Заявлено 03.Ч11,1964 (№ 909444/30-15) с присоединением заявки №

Приоритет

МПК А Old

УДК 631.352 9.02(088 8) Государственный комитет по делам изобретений и открытий СССР

Опубликовано 07.IX.1965. Бюллетень № 18

Дата опубликования описания 17.XI.1965

Автор изобретения

М. Г. Буслович

Заявитель

НАПРАВЛЯЮЩИЙ КОЖУХ ДИСКОВОГО РЕЖУЩЕГО

АППАРАТА КОСИЛОК

Предмет изобретения

17одписная группа М 183

Известны направляющие кожухи дисковых режущих аппаратов косилок, состоящие из верхней и боковой стенок, в которых боковая стенка жестко прикрепляется к верхней, при этом опа зарывается в грунт, деформирует кожух, мешает полозку рабочего органа копировать микрорельеф поля.

В предлагаемом направляющем кожухе боковая стенка крепится шарнирно и снабжена опорным полозком. Полозок, свободно опираясь на поверхность поля, копирует микрорельеф его. При таком выполнении кожуха боковая стенка не зарывается в грунт и является достаточным ограждением для режущего аппарата и направляющей для скашиваемой массы.

На чертеже изображен предлагаемый направляющий кожух дискового режущего аппарата косилки в рабочем положении на откосе канала.

Кожух содержит верхнюю 1 и боковую 2 стенки. Боковая стенка 2 шарнирно подвешена к верхней с помощью двух петель 3 и снабжена опорным полозком 4. В процессе работы косилки опорный полозок направляющего кожуха. свободно опираясь на поверхность поля, копирует микрорельеф его. Этим исключается возможность. зарывания боковой стенки в грунт и ее деформация.

1. Направляющий кожух дискового режущего аппарата косилок, состоящий из верхней и боковой стенок, отличающийся тем, что, с целью предотвращения зарывания ее в грунт, боковая стенка подвешена к верхней шарнирно.

2. Кожух по п. 1, отличающийся тем, что, с

20 целью копирования микрорельефа поля, боковая стенка направляющего кожуха снабжена опорным полозком.

l 74878

Составитель Т. Фрегер

Редактор М. Хабибулина Техред Л. К. Ткаченко Корректор Ф. П. Киреева

Заказ 3254/5 Тираж 550 Формат бум. 60X90 /ц Объем 0,1 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4.

Типография, пр. Сапунова, 2.
