Реферат



Использование: воздействие инфракрасным излучением. Сущность изобретения: устройство содержит коническую зеркальную линзу 1 с красным отражающим слоем 2, которая жестко крепится тягами 3 к рефлектору 4, расположенному вокруг линзы 1 и жестко закрепленному на общем каркасе 5. К основанию каркаса 5 можно подключить светопроводник 6 для передачи излучений к месту назначения. 1 з.п.ф-лы, 1 ил.

сОюз сОветских

СОЦИАЛИСТИЧЕСКИХ

РеспуБлик (я)5 А 61 N 5/06

1 (21) 4713211/14 (22) 29,06.89 (46) 23.07.92. Бюл. N. 27 (75) И.В.Галышевский, И,А.Узбек, Н.Б.Матях и С.Б.Матях (56) Заявка Франции N. 2277599, кл. А 61 N 5/06, А 61 N 1/42, 1975. (54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ

СВЕТОВОГО ПОТОКА ПРИ ОБЛУЧЕНИИ

БИООБЪЕКТА м 50 1748835А1 (57) Использование: воздействие инфракрасным излучением. Сущность изобретения: устройство содержит коническую зеркальную линзу 1 с красным отражающим слоем 2, которая жестко крепится тягами 3 к рефлектору 4, расположенному вокруг линзы 1 и жестко закрепленному на общем каркасе 5. К основанию каркаса 5 можно подключить светопроводник бдля передачи излучений к месту назначения. 1 з.п,ф-лы, 1 ил.

«4 фь

ОО

6д ; Ql

1748835

Изобретение относится к медицинской технике, а именно к устройства для воздействия инфракрасным излучением.

Составитель А. Рыжих

Техред М.Моргентал Корректор Н. Король

Редактор М . Бланар

Заказ 2544 Тираж Подписное

ВНИИПИ Государственного комитета по.изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Целью изобретения является расширение спектра воздействующего излучения эа счет фокусирования инфракрасного излучения ладони оператора.

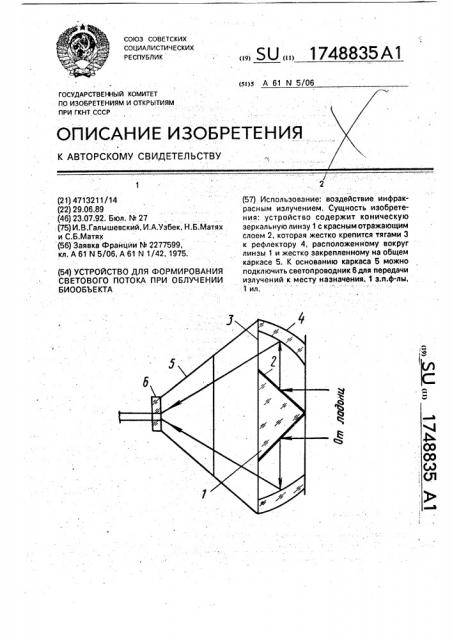

На чертеже схематично представлено предлагаемое устройство (линиями показаны направления распространения инфракрасных лучей от ладони оператора).

Устройство содержит коническую зеркальную линзу 1 и отражаются на поверхность рефлектора 4. Рефлектор 4 с красным отражающим слоем 2, которая жестко крепится тягами 3, размещенными радиально, к кромке окружности рефлектора

4. расположенного вокруг линзы 1 и жестко закрепленного на общем каркасе 5. К основанию каркаса 5 возможно подключение светопроводника 6, служащего для передачи излучений к месту назначения, Устройство работает следующим образом.

Устройство устанавливается на ладонь оператора, обладающего активным биополем со стороны меньшего диаметра рефлектора 4. Инфракрасное излучение ладони оператора попадают на коническую зеркальную линзу 1 и отражаются на поверхность рефлектора 4. Рефлектор 4 фокусирует излучения на основание каркаса 5. Далее сфокусированное инфракрасное излучение по светопроводнику 6 поступает к месту назначения.

Таким образом обеспечивается воздействие с широким спектром в инфракрасной . области и сфокусированное в конкретную зону со всей ладони оператора.

Формула изобретен и я

1. Устройство для формирования светоеого потока при облучении биообъекта, содержащее собирающую оптическую

10 систему, включающую в себя отражатель, преломляющее средство и оптический фильтр, причем источник излучения расположен в фокусе отражателя. о т л и ч а ю-: щ е е с я тем, что. с целью расширения

15 спектра воздействующего излучения за счет фокусирования инфракрасного излучения ладони оператора, отражатель выполнен в виде рефлектора со сквозным центральным отверстием, преломляющее

20 средство выполнено в виде конической линзы и размещено внутри рефлектора, оптический фильтр выполнен в виде красного отражающего слоя, нанесенного на коническую линзу.

25 2. Устройство по п.1; о т л и ч а ю щ е ес я тем, что, с целью регистрации сфокусированного от ладони инфракрасного излучения, оно дополнительно снабжено расположенными на одной оптической оси
